Волоконно-оптический PDH мультиплексор 16E1+4FE

Это устройство обеспечивает 1-16 интерфейсов E1, 1-4 интерфейса Ethernet 10/100M (скорость проводной сети 100M) и 2 интерфейса расширения. 4 Ethernet интерфейса являются коммутируемыми интерфейсами и могут поддерживать VLAN. 2 интерфейса расширения могут использоваться в качестве канала передачи асинхронных данных RS232/RS485/RS422. Оно очень гибкое, имеет функцию сигнализации. Работа надежная, стабильная, с низким энергопотреблением, высокая интеграция, малый размер.
Характеристики
- Основано на микросхеме собственной разработки
- Модульный широкодиапазонный оптический детектор
- Предоставляет интерфейс управления консолью (RS232)
- Обеспечивает защиту оптического интерфейса 1+1 (APS), а также функцию автоматического отключения/снижения мощности лазера (ALS)
- Скорость интерфейса Ethernet составляет 10M/100M, полу-/полнодуплексный режим с автоматическим определением скорости
- Поддерживает размер пакета Ethernet 1916 байт, и 4 порта Ethernet могут настраиваться раздельно, а пропускная способность Ethernet может устанавливаться с шагом 32K
- Интерфейс E1 соответствует стандарту G.703, использует восстановление цифровой синхронизации и технологию плавной фазовой автоподстройки частоты
- Использует стандартную 2-проводную телефонную (не телефонные трубки) связь в качестве служебной оперативной связи (опционально)
- При потере оптического сигнала может определить, выключено ли удаленное устройство или отключен ли оптоволоконный кабель, и сигнализирует об этом светодиодом
- Локальное устройство может просматривать рабочее состояние удаленного устройства
- Предоставляет команду удаленной петли возврата (Loop Back), поддерживает функцию локальной петли возврата E1, поддерживает сигнализацию E1 LOS и AIS, облегчает обслуживание
- Дальность передачи составляет до 2-120 км без прерывания
- Поддерживает SNMP-менеджер (SNMP-агент внутри)
- Может опционально питаться от сети переменного тока 220 В, постоянного тока -48 В, постоянного тока 24 В
- Функция определения полярности источника питания постоянного тока -48 В/24 В, без полярности
Параметры
-
Оптоволокно
- Многомодовое волокно 50/125 мкм, 62.5/125 мкм Максимальная дальность передачи: 5 км при 62.5 / 125 мкм одномодового волокна, затухание (3 дБ/км) 820 нм Длина волны: Мощность передатчика: -12 дБм (мин) ~ -9 дБм (макс) Чувствительность приемника: -28 дБм (мин) Бюджет линии: 16 дБ
- Одномодовое волокно 8/125 мкм, 9/125 мкм Максимальная дальность передачи: 40 км Дальность передачи: 40 км при 9 / 125 мкм одномодового волокна, затухание (0.35 дБ/км) Длина волны: 1310 нм Мощность передатчика: -9 дБм (мин) ~ -5 дБм (макс) Чувствительность приемника: -27 дБм (мин) Бюджет линии: 18 дБ
-
Интерфейс E1
- Стандарт интерфейса: соответствует протоколу G.703
- Скорость интерфейса: 2048 Кбит/с ± 50 ppm
- Код интерфейса: HDB3
- Импеданс E1: 75 Ом (небалансный), 120 Ом (балансный)
- Джиттер: в соответствии с протоколами G.742 и G.823
- Допустимое затухание: 0 ~ -6 дБ
-
Интерфейс Ethernet (10/100M)
- Скорость интерфейса: 10/100 Мбит/с, полу-/полнодуплексный режим с автосогласованием
- Стандарт интерфейса: совместим с IEEE 802.3, IEEE 802.1Q (VLAN)
- Возможность MAC-адресации: 4096
- Разъем: RJ45, поддержка Auto-MDIX
-
Условия эксплуатации
- Рабочая температура: -10°C ~ 50°C
- Рабочая влажность: 5% ~ 95% (без конденсации)
- Температура хранения: -40°C ~ 80°C
- Влажность хранения: 5% ~ 95% (без конденсации)
Характеристики | |
---|---|
Модель | Номер модели: JHA-PDE16F4P |
Функциональность | 16E1+4FE PDH, служебная связь (стандартный телефонный интерфейс, нетелефонные трубки), 19-дюймовый 1U, консоль+SNMP |

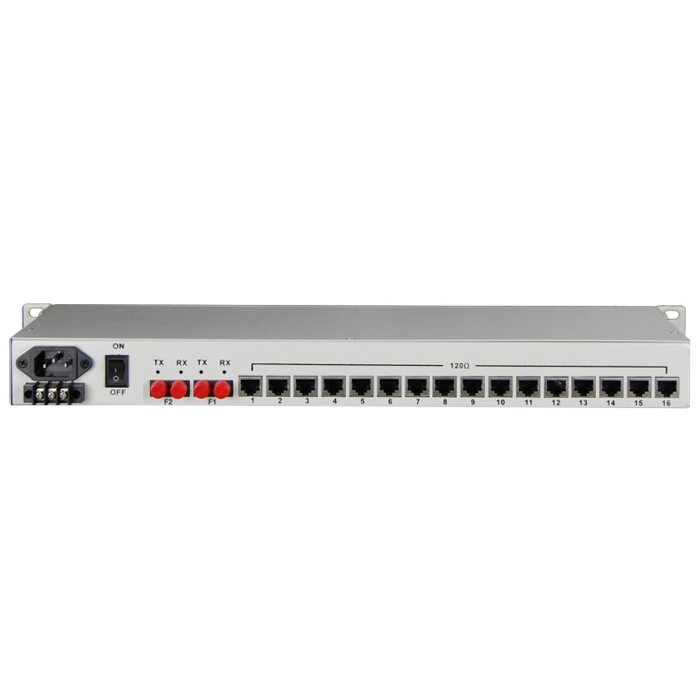

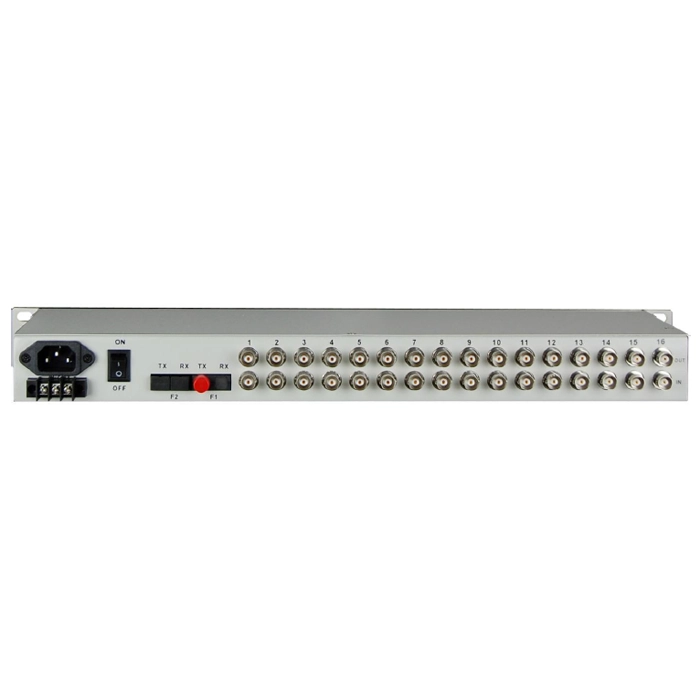

Описание портов | 1+1 оптический порт, 16 интерфейсов E1 (75/120 Ом), 4 интерфейса FE, 1*консольный интерфейс RS232, 1*интерфейс Ethernet SNMP, один интерфейс служебной связи |
Питание | Источник питания: AC180V ~ 260V; DC -48V; DC +24V Потребляемая мощность: ≤10W |
Размеры | Размер устройства: 19 дюймов 1U, 483X138X45 мм (ШxГxВ) |
Вес | 3 КГ/шт. |
