Волоконно-оптичний PDH мультиплексор 16E1+4FE

Цей пристрій забезпечує 1-16 інтерфейсів E1, 1-4 інтерфейси Ethernet 10/100M (швидкість дротової мережі 100M) та 2 інтерфейси розширення. 4 Ethernet інтерфейси є комутованими інтерфейсами та можуть підтримувати VLAN. 2 інтерфейси розширення можуть використовуватися як канал передачі асинхронних даних RS232/RS485/RS422. Він дуже гнучкий, має функцію сигналізації. Робота надійна, стабільна, з низьким енергоспоживанням, висока інтеграція, малий розмір.
Характеристики
- Базується на мікросхемі власної розробки
- Модульний широкодіапазонний оптичний детектор
- Надає інтерфейс керування консоллю (RS232)
- Забезпечує захист оптичного інтерфейсу 1+1 (APS), а також функцію автоматичного вимкнення/зменшення потужності лазера (ALS)
- Швидкість інтерфейсу Ethernet становить 10M/100M, напів-/повний дуплекс з автоузгодженням
- Підтримує розмір пакета Ethernet 1916 байт, і 4 порти Ethernet можуть налаштовуватися окремо, а пропускна здатність Ethernet може встановлюватися з кроком 32K
- Інтерфейс E1 відповідає стандарту G.703, використовує відновлення цифрової синхронізації та технологію плавної фазової автопідстройки частоти
- Використовує стандартний 2-дротовий телефонний (не телефонні трубки) зв'язок як службовий оперативний зв'язок (опціонально)
- У разі втрати оптичного сигналу може визначити, чи вимкнено віддалений пристрій або від'єднано оптоволоконний кабель, і сигналізує про це світлодіодом
- Локальний пристрій може переглядати робочий стан віддаленого пристрою
- Надає команду віддаленої петлі повернення (Loop Back), підтримує функцію локальної петлі повернення E1, підтримує сигналізацію E1 LOS та AIS, полегшує обслуговування
- Дальність передачі становить до 2-120 км без переривання
- Підтримує SNMP-менеджер (SNMP-агент всередині)
- Може опціонально живитися від мережі змінного струму 220 В, постійного струму -48 В, постійного струму 24 В
- Функція визначення полярності джерела живлення постійного струму -48 В/24 В, без полярності
Параметри
-
Оптоволокно
- Багатомодове волокно 50/125 мкм, 62.5/125 мкм Максимальна дальність передачі: 5 км при 62.5 / 125 мкм одномодового волокна, загасання (3 дБ/км) 820 нм Довжина хвилі: Потужність передавача: -12 дБм (мін) ~ -9 дБм (макс) Чутливість приймача: -28 дБм (мін) Бюджет лінії: 16 дБ
- Одномодове волокно 8/125 мкм, 9/125 мкм Максимальна дальність передачі: 40 км Дальність передачі: 40 км при 9 / 125 мкм одномодового волокна, загасання (0.35 дБ/км) Довжина хвилі: 1310 нм Потужність передавача: -9 дБм (мін) ~ -5 дБм (макс) Чутливість приймача: -27 дБм (мін) Бюджет лінії: 18 дБ
-
Інтерфейс E1
- Стандарт інтерфейсу: відповідає протоколу G.703
- Швидкість інтерфейсу: 2048 Кбіт/с ± 50 ppm
- Код інтерфейсу: HDB3
- Імпеданс E1: 75 Ом (небалансний), 120 Ом (балансний)
- Джитер: відповідно до протоколів G.742 та G.823
- Допустиме загасання: 0 ~ -6 дБ
-
Інтерфейс Ethernet (10/100M)
- Швидкість інтерфейсу: 10/100 Мбіт/с, напів-/повний дуплекс з автоузгодженням
- Стандарт інтерфейсу: сумісний з IEEE 802.3, IEEE 802.1Q (VLAN)
- Можливість MAC-адресації: 4096
- Роз'єм: RJ45, підтримка Auto-MDIX
-
Умови експлуатації
- Робоча температура: -10°C ~ 50°C
- Робоча вологість: 5% ~ 95% (без конденсації)
- Температура зберігання: -40°C ~ 80°C
- Вологість зберігання: 5% ~ 95% (без конденсації)
Характеристики | |
---|---|
Модель | Номер моделі: PDE16F4P |
Функціональність | 16E1+4FE PDH, службовий зв'язок (стандартний телефонний інтерфейс, нетелефонні трубки), 19-дюймовий 1U, консоль+SNMP |

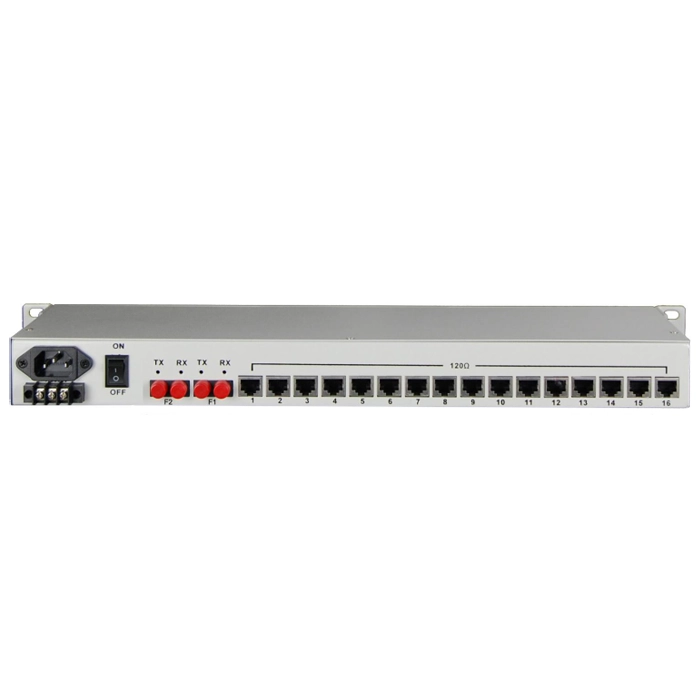

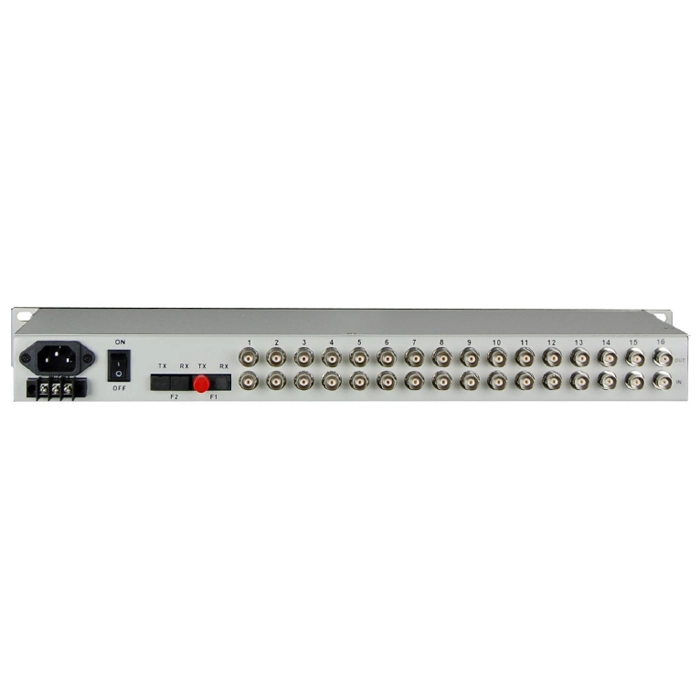

Опис портів | 1+1 оптичний порт, 16 інтерфейсів E1 (75/120 Ом), 4 інтерфейси FE, 1*консольний інтерфейс RS232, 1*інтерфейс Ethernet SNMP, один інтерфейс службового зв'язку |
Живлення | Джерело живлення: AC180V ~ 260V; DC -48V; DC +24V Споживана потужність: ≤10W |
Розміри | Розмір пристрою: 19 дюймів 1U, 483X138X45 мм (ШxГxВ) |
Вага | 3 КГ/шт. |
