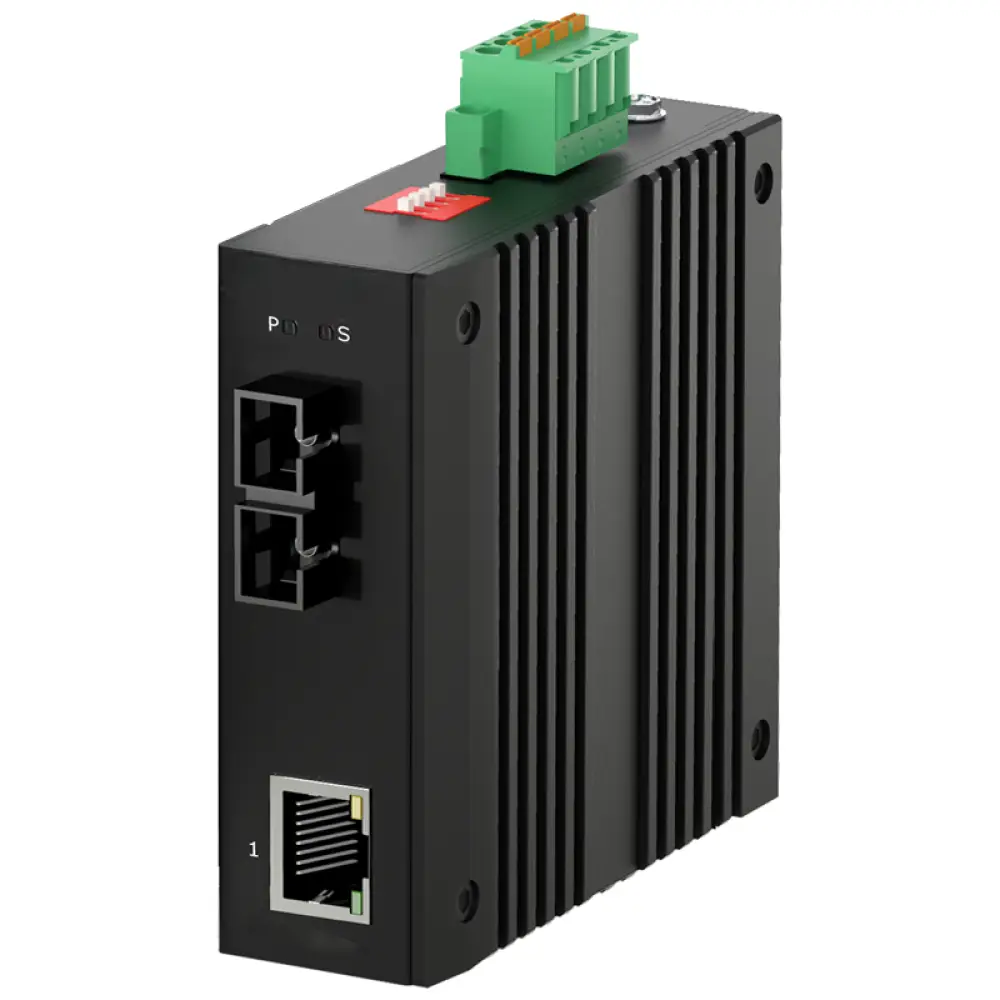

Медиаконвертеры 10/100Base-TX ↔ 100Base-FX (Fast Ethernet) - IMC-1SFX1TX / IMC-1SFX1PTX
Компактные промышленные медиаконвертеры 10/100Base-TX ↔ 100Base-FX (Fast Ethernet) — стандартная версия и версия с PoE/PoE+
DTC Group IMC-1SFX1TX и DTC Group IMC-1SFX1PTX — это серия компактных неуправляемых индустриальных медиаконвертеров для надежного преобразования сигнала 10/100Base-TX (медь, RJ45) в 100Base-FX (оптика, SFP) в жестких условиях эксплуатации. Устройства рассчитаны на работу 24/7 в промышленных шкафах, транспортной инфраструктуре, системах видеонаблюдения и автоматизации, где коммерческое оборудование часто не выдерживает температуры, вибрации и электромагнитные помехи.
Серия объединяет промышленную надежность: безвентиляторный корпус со степенью защиты IP40, монтаж на DIN-рейку, резервируемое питание с защитой от переполюсовки и перенапряжения, а также повышенную устойчивость к электромагнитным помехам (EMI/EMC). Для стабильной работы сети предусмотрены функции LFP (передача аварии линка), управление потоком и поддержка Jumbo Frame до 10 Кбайт. Реализован Watchdog — автоматическая перезагрузка при зависании устройства (для PoE-версии дополнительно доступен PoE Watchdog).
Серия доступна в двух исполнениях:
- IMC-1SFX1TX — стандартная версия (RJ45 без PoE), питание 12–58 В DC.
- IMC-1SFX1PTX — версия с PoE/PoE+ на порту RJ45 для питания IP-устройств (камеры, точки доступа, VoIP-телефоны и т. д.), питание 44–57 В DC, бюджет PoE до 30 Вт.
Основные преимущества
- Преобразование Fast Ethernet 10/100Base-TX ↔ 100Base-FX в компактном промышленном исполнении.
- 1 × RJ45 10/100Base-TX и 1 × SFP 100Base-FX (SC/ST/FC — опционально в зависимости от исполнения/переходников).
- Резервируемое питание и защита от обратной полярности и перенапряжения.
- DIP-переключатели для быстрого включения функций без программирования.
- Jumbo Frame до 10 Кбайт, буфер 1 Мбайт.
- Защита от импульсных перенапряжений 4 кВ и защита от ESD: воздух — 15 кВ, контакт — 8 кВ.
- Безвентиляторный корпус IP40, DIN-рейковый монтаж, компактные размеры 30 × 85 × 85 мм.
- Рабочая температура: –40 °C … +75 °C.
- Гарантия 5 лет.
Функции DIP-переключателей
- IMC-1SFX1TX:
- 1. LFP (передача аварии линка, Link Fault Pass-through)
- 2. Управление потоком (Flow Control)
- 3. Ограничение широковещательного шторма (Broadcast Storm Restrain)
- 4. Jumbo Frame 10 Кбайт (кадры увеличенного размера)
- IMC-1SFX1PTX (PoE):
- 1. LFP (передача аварии линка, Link Fault Pass-through)
- 2. Управление потоком (Flow Control)
- 3. Режим увеличенной дальности 250 м (Long Distance Mode 250 м)
- 4. PoE Watchdog (контроль PoE с автоматическим перезапуском питания конечного устройства)
Технические характеристики (объединено)
| Параметр | IMC-1SFX1TX | IMC-1SFX1PTX (PoE) |
|---|---|---|
| Тип устройства | Неуправляемый промышленный медиаконвертер | Неуправляемый промышленный медиаконвертер с PoE/PoE+ |
| Модель производителя | LT-IMC30F-E | LT-IMC30FP-E |
| Интерфейсы | Оптический порт: 1 • Медный порт RJ45: 1 | |
| Порты Ethernet | 1 × 10/100Base-TX RJ45 1 × 100Base-FX SFP (SC/ST/FC — опционально) |
1 × 10/100Base-TX RJ45 PoE 1 × 100Base-FX SFP (SC/ST/FC — опционально) |
| Стандарты Ethernet | IEEE 802.3 (10Base-T Ethernet) IEEE 802.3u (Fast Ethernet) IEEE 802.3x (управление потоком в полном дуплексе) |
IEEE 802.3 (10Base-T Ethernet) IEEE 802.3u (Fast Ethernet) IEEE 802.3x (управление потоком в полном дуплексе) IEEE 802.3af (PoE) IEEE 802.3at (PoE+) |
| Коммутационные характеристики | Коммутационная способность: 0.4 Гбит/с Скорость пересылки пакетов: 0.59 Mpps Таблица MAC-адресов: 8K VLAN: 4K Буфер: 1 Мбайт Задержка пересылки: < 10 мкс Jumbo Frame: поддержка до 10 Кбайт Автоопределение MDI/MDIX: поддерживается Watchdog: поддерживается |
|
| Топологии сети | Звезда: поддерживается • Шина: поддерживается • Дерево: поддерживается | |
| Настройки DIP-переключателей | 1. LFP (передача аварии линка) 2. Управление потоком 3. Ограничение широковещательного шторма 4. Jumbo Frame 10 Кбайт |
1. LFP (передача аварии линка) 2. Управление потоком 3. Режим увеличенной дальности 250 м 4. PoE Watchdog |
| Параметры питания | ||
| Входное напряжение | 12–58 В DC, резервируемый вход питания | 44–57 В DC, резервируемый вход питания |
| Входной ток | 0.2 А (максимум) | 0.75 А (максимум) |
| Потребляемая мощность | При полной нагрузке ≤ 2 Вт | При полной нагрузке без PoE ≤ 2 Вт Бюджет PoE (мощность на порт) ≤ 30 Вт |

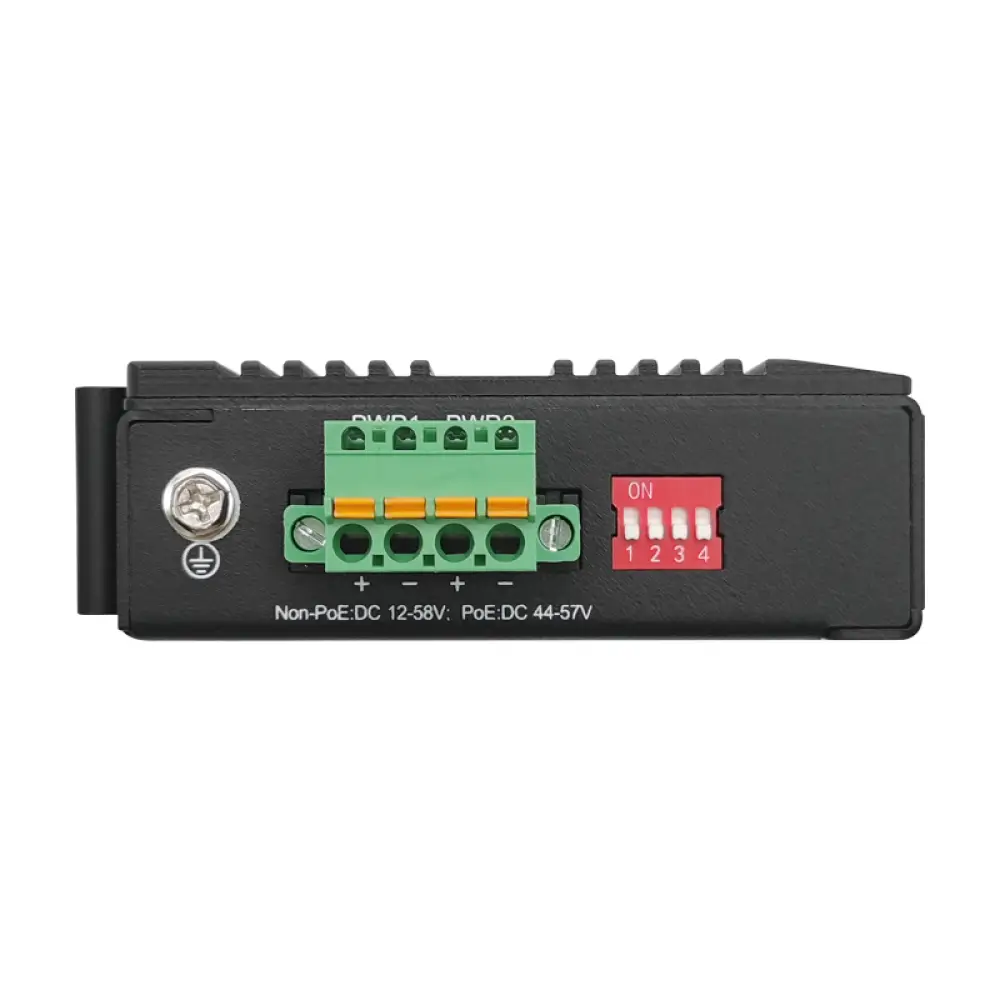

| Разъём питания | Съёмный 4-контактный клеммный блок | Съёмный 4-контактный клеммный блок |
| Защита от переполюсовки | Поддерживается | Поддерживается |
| Защита от перенапряжения | Поддерживается | Поддерживается |
| PoE (только для IMC-1SFX1PTX) | ||
| Поддержка PoE | Не поддерживается | Поддерживается (IEEE 802.3af / IEEE 802.3at) |
| Максимальная мощность PoE | — | До 30 Вт (PoE+) |
| Защиты и промышленная устойчивость | ||
| Защита от импульсных перенапряжений | 4 кВ (Surge Protection) | |
| Защита от статического электричества (ESD) | 15 кВ (воздух) / 8 кВ (контакт) | |
| Промышленные стандарты испытаний | Защита питания от импульсов: IEC 61000-4-5, уровень 3 (4 кВ/2 кВ) (8/20 мкс) Защита Ethernet-портов от импульсов: IEC 61000-4-5, уровень 3 (4 кВ/2 кВ) (10/700 мкс) Провалы/прерывания напряжения (DIP): IEC 61000-4-11, уровень 3 (10 В) ESD: IEC 61000-4-2, уровень 4 (8 кВ/15 кВ) Удар: IEC 60068-2-27 Свободное падение: IEC 60068-2-32 Вибрация: IEC 60068-2-6 |
|
| Механическая конструкция | ||
| Степень защиты корпуса | IP40 | IP40 |

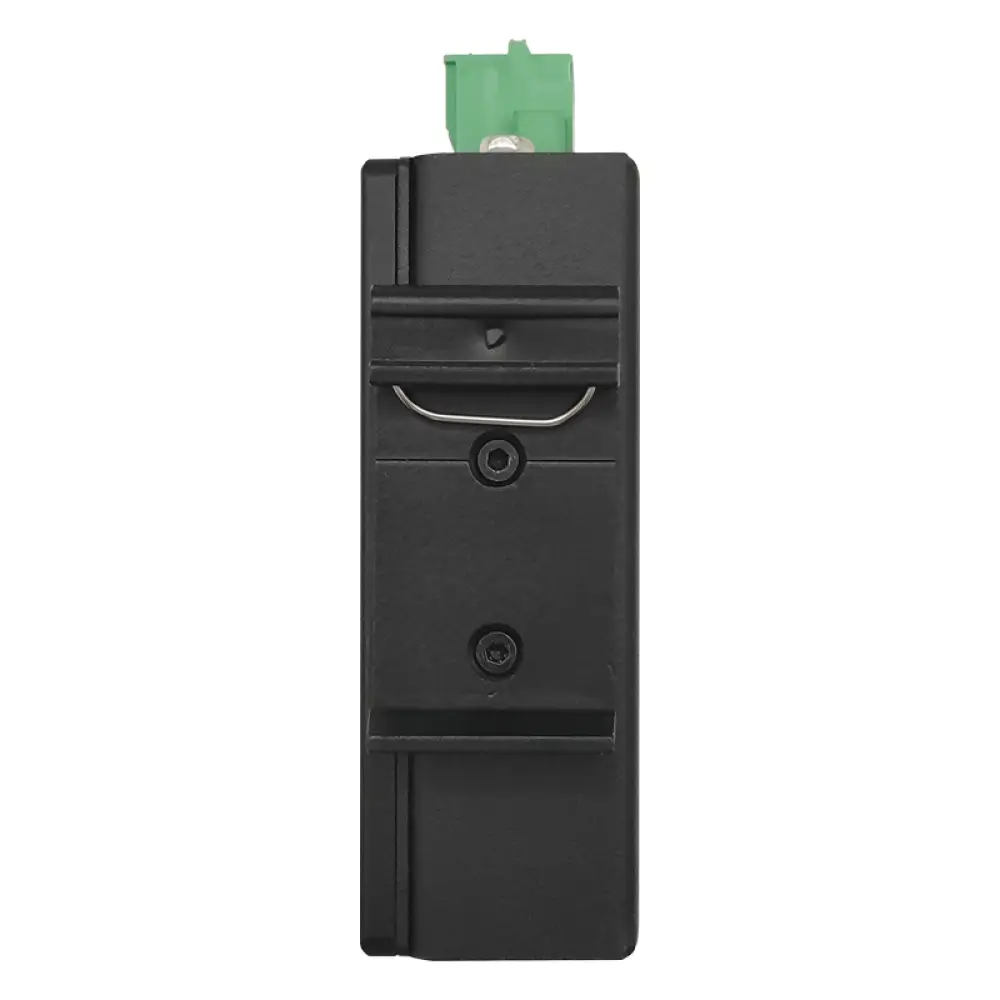

| Способ монтажа | DIN-рейка | DIN-рейка |
| Габариты (Ш × Г × В) | 30 × 85 × 85 мм | 30 × 85 × 85 мм |
| Вес | 0.2 кг | 0.2 кг |
| Условия эксплуатации | ||
| Рабочая температура | –40 °C … +75 °C | –40 °C … +75 °C |
| Температура хранения/транспортировки | –40 °C … +85 °C | –40 °C … +85 °C |
| Относительная влажность | 5% … 95% (без конденсации) | 5% … 95% (без конденсации) |
| Сертификации | CCC / CE / FCC / RoHS | CCC / CE / FCC / RoHS |
| Гарантия | 5 лет | 5 лет |
Светодиодные индикаторы
| Модель | Индикатор | Цвет | Состояние | Описание |
|---|---|---|---|---|
| IMC-1SFX1TX | P (индикатор питания) | Зелёный | Выключен | Устройство выключено или неисправно |
| Включен | Питание устройства в норме | |||
| S (системный индикатор) | Красный | Выключен | Микросхема работает нормально | |
| Включен | Чтение/запись микросхемы выполняется некорректно | |||
| 1 (медный порт) | Зелёный | Выключен | Соединение (линк) отсутствует | |
| Включен | Соединение (линк) установлено | |||
| Мигает | Передача/приём данных (TX/RX) | |||
| 1 (медный порт) | Жёлтый | Выключен | Скорость порта 10 Мбит/с | |
| Включен | Скорость порта 100 Мбит/с | |||
| 2 (оптический порт) | Зелёный | Выключен | Соединение (линк) отсутствует | |
| Включен | Соединение (линк) установлено | |||
| Мигает | Передача/приём данных (TX/RX) | |||
| IMC-1SFX1PTX (PoE) | P (индикатор питания) | Зелёный | Выключен | Устройство выключено или неисправно |
| Включен | Питание устройства в норме | |||
| S (индикатор использования PoE) | Красный | Выключен | Суммарное использование PoE < 50% от номинала | |
| Мигает | 50% < суммарное использование PoE < 90% | |||
| Включен | Суммарное использование PoE ≥ 90% | |||
| 1 (медный порт) | Зелёный | Выключен | Соединение (линк) отсутствует | |
| Включен | Соединение (линк) установлено | |||
| Мигает | Передача/приём данных (TX/RX) | |||
| 1 (медный порт) | Жёлтый | Выключен | PoE не работает | |
| Включен | PoE работает | |||
| 2 (оптический порт) | Зелёный | Выключен | Соединение (линк) отсутствует | |
| Включен | Соединение (линк) установлено | |||
| Мигает | Передача/приём данных (TX/RX) |
Области применения
- Промышленные Ethernet-сети в цехах и на производственных линиях.
- IP-видеонаблюдение (особенно IMC-1SFX1PTX для питания IP-камер через PoE/PoE+).
- Автоматизация и диспетчеризация (SCADA, PLC), сети в шкафах управления.
- Транспортные системы, тоннели, объекты с повышенными требованиями к температуре и устойчивости.
- Нефтегазовая, энергетическая, химическая промышленность.
Надёжное преобразование Ethernet ↔ оптика для промышленных и транспортных систем — в стандартном исполнении или с питанием PoE/PoE+ для конечных устройств.
