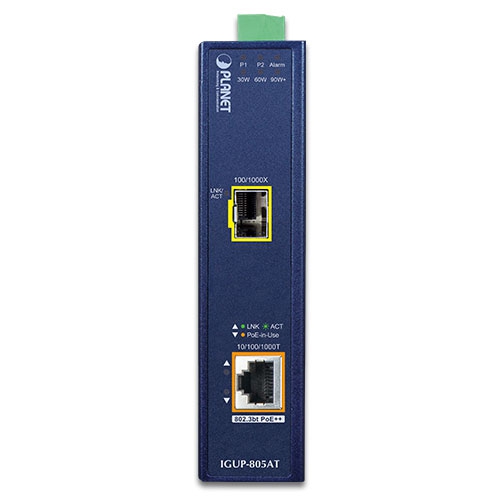

Промышленный 100/1000X SFP на 10/100/1000T 802.3bt PoE++ медиаконвертер - IGUP-805AT
Промышленный гигабитный медиаконвертер с PoE++ для передачи данных и питания на большие расстояния
Промышленный гигабитный медиаконвертер PLANET IGUP-805AT объединяет преобразование среды Ethernet (с 1000BASE-X в 10/100/1000BASE-T) с функцией инжектора 802.3bt Power over Ethernet Plus Plus (PoE++), обеспечивая подачу питания мощностью до 95 Вт и высокоскоростную передачу данных к PD-устройствам (powered devices), установленным в удалённых местах, где требуется надёжное и стабильное электропитание. Оптический uplink-порт 1000BASE-X обеспечивает дальнобойную, высокоскоростную и стабильную передачу данных к удалённой магистральной сети. Удобная система питания IGUP-805AT поддерживает два входа 12~54V DC для резервирования питания и повышения эксплуатационной гибкости.
Благодаря рабочему температурному диапазону -40…+75 °C и прочному корпусу IP30, IGUP-805AT может устанавливаться практически в любых сложных промышленных условиях.
Оптоволоконное подключение для расширения сети
Максимальное расстояние между PoE-оборудованием PSE и PD по медному Ethernet-кабелю составляет 100 метров. Для увеличения дальности развертывания PoE-сети IGUP-805AT оснащён оптоволоконным интерфейсом. Типы оптических интерфейсов IGUP-805AT:
- 1 SFP-порт с поддержкой модулей 100BASE-FX / 1000BASE-X (одномодовых и многомодовых) с дальностью передачи до 120 км (в зависимости от SFP-модуля)
Даже при передаче на большие расстояния по оптоволокну IGUP-805AT сохраняет производительность до 1000 Мбит/с. Устройство работает по высокопроизводительному механизму Store-and-Forward и предотвращает потерю пакетов благодаря управлению потоком IEEE 802.3x. Кроме того, оно может мгновенно оповещать администратора о проблемах с линией связи и обеспечивать эффективный мониторинг энергопотребления сети.
Plug & Play решение с высокой мощностью PoE++
Соответствуя стандарту IEEE 802.3bt PoE++, IGUP-805AT обеспечивает выходную мощность PoE до 95 Вт, что почти в три раза превышает возможности стандарта 802.3at. Благодаря функции Legacy, настраиваемой с помощью DIP-переключателя, устройство обратно совместимо со стандартами 802.3af/at, позволяя одновременно использовать стандартные и высокомощные PoE-устройства без необходимости программной настройки. Передача данных и питания через одно устройство снижает количество кабелей и устраняет необходимость в отдельных электрических розетках в труднодоступных местах.
Интерактивная диагностика сети
IGUP-805AT поддерживает функцию LFPP (Link Fault Passthrough PoE Control), активируемую встроенным DIP-переключателем. При обнаружении обрыва оптоволоконного соединения PoE-порт автоматически отключается. Это позволяет мгновенно уведомить администратора о неисправности и обеспечить эффективный мониторинг удалённой сети.
Удобная и надёжная система питания
Для поддержки PoE++ (802.3bt) при использовании распространённых источников питания 12–48V DC, применяемых в транспортных и промышленных системах, IGUP-805AT использует технологию повышения напряжения 12–48V DC → 54V. Это позволяет обходиться без специализированных источников питания. Широкий диапазон входных напряжений делает устройство пригодным для глобального применения и систем с резервным питанием.
Защищённый промышленный дизайн для PoE-сетей
IGUP-805AT разработан с использованием износостойких компонентов и прочного корпуса для стабильной работы в условиях повышенных электрических помех и сложного климата — на производственных площадках, в транспортных шкафах управления и т.п. Компактный металлический корпус IP30 поддерживает монтаж на DIN-рейку или на стену, обеспечивая эффективное использование пространства. Устройство идеально подходит для развертывания PoE-точек доступа, IP-камер и IP-телефонов в кампусах, общественных зонах и на промышленных объектах.
Применение
Гибкое и удобное PoE-развертывание с гигабитным SFP-удлинением по оптике
Для мест, где сложно обеспечить питание от розетки, IGUP-805AT обеспечивает простой способ подачи питания на сетевое оборудование: поворотные PTZ IP-камеры, speed-dome камеры, цветные сенсорные VoIP-телефоны, многоканальные точки доступа Wi-Fi (IEEE 802.11a/b/g/n/ac) и другие устройства, которым требуется повышенная мощность для стабильной работы. Пользователь может гибко устанавливать IP-камеры, точки доступа и другое оборудование, совместимое с IEEE 802.3bt/at/af, в общественных местах (станции, автомагистрали, аэропорты, кампусы) для задач видеонаблюдения и беспроводного роуминга.
Ключевые особенности
Физические порты
- 1 × 10/100/1000BASE-T (RJ45) с поддержкой IEEE 802.3bt PoE++
- 1 × SFP-порт, поддержка двухрежимных трансиверов 100BASE-FX / 1000BASE-X
Power over Ethernet (PoE)
- Соответствие IEEE 802.3bt PoE++ Type-4 (PSE)
- Совместимость с IEEE 802.3at/af (PoE+/PoE)
- Питание 1 устройства IEEE 802.3bt/at/af (PD)
- Мощность PoE до 95 Вт на PoE-порту
- Подача DC 54V по кабелю Ethernet на PD с Ethernet-портом
- Автоопределение IEEE 802.3bt/at/af и защита от некорректного подключения
- Дистанционное питание до 100 м
- Автоматическое определение подключенного PD
Функции уровня 2
- Автосогласование 10/100Mbps half/full duplex и 1000Mbps full duplex на RJ45
- Предотвращение потерь пакетов: Back Pressure (half-duplex) и IEEE 802.3x Pause Frame (full-duplex)
Аппаратная часть
- LED-индикаторы:
- System: Power 1, Power 2, Alarm, индикация использования PoE
- Fiber: LNK/ACT
- 10/100/1000BASE-T: LNK/ACT, PoE-in-use
- DIP-переключатель 1: LFPP (Link Fault Passthrough PoE Control) Вкл/Выкл
- DIP-переключатель 2: выбор режима PoE (Legacy / BT)
Промышленный корпус и монтаж
- Металлический корпус IP30
- Монтаж: DIN-рейка / настенный / боковой настенный (для схем с резервированием питания)

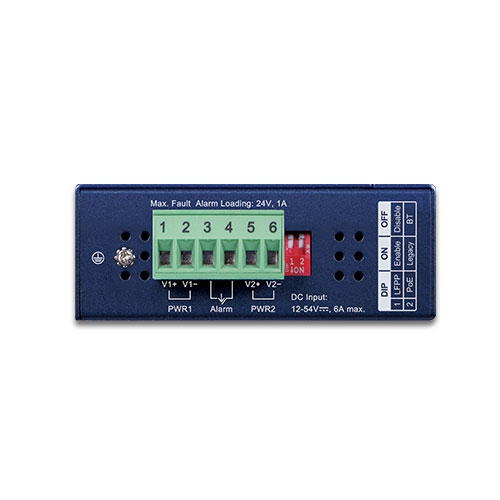

- Питание 12–54V DC (резервированное), защита от обратной полярности, съемная клеммная колодка
- Защита Ethernet от ESD: 6000 VDC
- Рабочая температура: −40…+75 °C
Технические характеристики
| Аппаратные характеристики | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Медный порт | 1 × 10/100/1000BASE-T (RJ45) | ||||||||||||
| SFP-порт | 1 × 1000BASE-SX/LX/BX SFP Совместим с 100BASE-FX SFP |
||||||||||||
| DIP-переключатель |
|
||||||||||||
| Размеры (Ш × Г × В) | 32 × 87,8 × 135 мм | ||||||||||||
| Вес | 447 г | ||||||||||||
| Питание | 12–54V DC, резервированное питание с защитой от обратной полярности | ||||||||||||
| Энергопотребление | Без нагрузки: 12V DC: 3,6 Вт 54V DC: 4,4 Вт Полная нагрузка (с PoE): 12V DC: 70 Вт 54V DC: 101,3 Вт |
||||||||||||
| Управление потоком | Back Pressure (half-duplex), IEEE 802.3x Pause Frame (full-duplex) | ||||||||||||
| Коммутационная матрица | 2 Гбит/с | ||||||||||||
| Производительность | 2,98 Mpps @ 64 байта | ||||||||||||
| Таблица MAC | 2K записей | ||||||||||||
| Буфер | 1 Мбит | ||||||||||||
| Макс. размер кадра | 9K | ||||||||||||
| ESD-защита | 6KV DC | ||||||||||||
| Корпус | IP30, металл | ||||||||||||
| Монтаж | DIN-рейка, настенный | ||||||||||||
| Power over Ethernet (PoE) | |||||||||||||
| Стандарт PoE | IEEE 802.3bt PoE++ | ||||||||||||
| Мощность PoE | 802.3bt PoE++: 95 Вт Legacy: 95 Вт |
||||||||||||
| Тип подачи питания | End-span + Mid-span | ||||||||||||
| Распиновка питания | End-span: 1/2 (−), 3/6 (+) Mid-span: 4/5 (+), 7/8 (−) |
||||||||||||
| PoE Power Budget | 95 Вт при 24–54V DC входе 60 Вт при 12–23V DC входе |
||||||||||||
| Соответствие стандартам | |||||||||||||
| Нормативы | FCC Part 15 Class A, CE | ||||||||||||
| Протоколы/стандарты | IEEE 802.3 / 802.3u / 802.3ab / 802.3z / 802.3x / 802.3af / 802.3at / 802.3bt / 802.3az | ||||||||||||
| Испытания | IEC60068-2-32 (падение), IEC60068-2-27 (удар), IEC60068-2-6 (вибрация) | ||||||||||||
| Условия эксплуатации | |||||||||||||
| Температура | Работа: −40…+75 °C Хранение: −40…+85 °C |
||||||||||||
| Влажность | Работа: 5–90% (без конденсации) Хранение: 5–90% (без конденсации) |
||||||||||||
