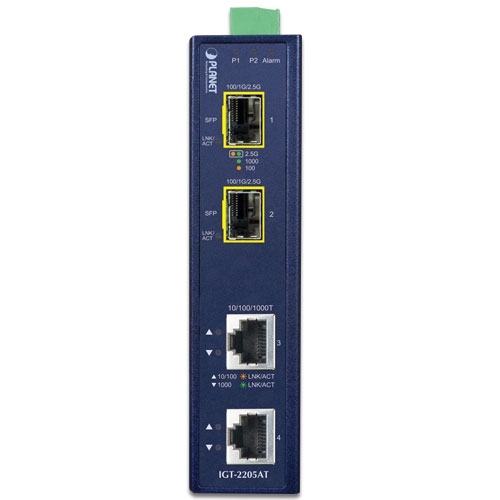

Промышленный 2-портовый медиаконвертер SFP 10/100/1000T на 2-портовый 100/1000/2500X - IGT-2205AT
Гибкое, надежное и промышленного класса решение для увеличения дальности сети
PLANET IGT-2205AT — промышленный гигабитный медиаконвертер, обеспечивающий неблокирующую производительность на линейной скорости и высокую гибкость для расширения Gigabit Ethernet в суровых промышленных условиях. Устройство оснащено двумя медными портами RJ45 10/100/1000BASE-T и двумя оптическими интерфейсами SFP 100/1000/2500BASE-X, выполнено в прочном корпусе IP30 с резервируемой системой питания. IGT-2205AT отлично подходит для развертывания систем видеонаблюдения, промышленного управления и беспроводных сервисов в климатически сложных средах с широким температурным диапазоном -40…+75 °C.
Оптический uplink расширяет возможности развертывания сети
Два порта SFP совместимы с оптическими трансиверами SFP (Small Form Factor Pluggable) стандартов 100BASE-FX, 1000BASE-X и 2500BASE-X. Оптический uplink гарантирует пропускную способность для всех узлов сети: дальность Gigabit Ethernet может быть увеличена с 300 м (многомодовое волокно) до 20/40/80/120 км (одномодовое волокно). Также дальность Fast Ethernet может быть увеличена с 2 км (многомодовое волокно) до 20/40/60 км (одномодовое волокно). Решение отлично подходит для применения в заводских дата-центрах и распределительных сетях.
Настраиваемый режим 4-портового коммутатора или 2-портового оптического резервирования
С помощью встроенного DIP-переключателя два оптических интерфейса SFP устройства IGT-2205AT можно настроить как режим Ethernet-коммутатора или режим оптического резервирования. В режиме Ethernet-коммутатора устройство работает по механизму Store-and-Forward, обеспечивая высокую производительность; в режиме 2-портового оптического резервирования оно реализует быстрое резервирование линка для критически важных Ethernet-приложений. Режим резервирования поддерживает функцию авто-восстановления: если порт назначения пакета переходит в состояние link-down, пакет будет перенаправлен на другой порт резервной пары.
Защищенная конструкция для работы в тяжелых условиях
IGT-2205AT оснащен тонким металлическим корпусом IP30, что упрощает развертывание в требовательных промышленных средах. Защита промышленного класса IP30 обеспечивает высокий уровень устойчивости к электромагнитным помехам и мощным электрическим импульсам, которые часто встречаются на производственных площадках или в придорожных шкафах управления дорожным движением. Благодаря работе в температурном диапазоне -40…+75 °C IGT-2205AT можно устанавливать практически в любых сложных условиях. Устройство поддерживает монтаж на DIN-рейку или настенное крепление для эффективного использования пространства в шкафу.
Удобная и надежная система питания
Для повышения надежности и гибкости эксплуатации IGT-2205AT оснащен двумя входами питания DC для организации резервируемого питания. Также поддерживается широкий диапазон напряжений питания (12…48 В DC или 24 В AC), что делает устройство подходящим для высокодоступных приложений по всему миру, где требуются двойные или резервные источники питания.
Гибкая и простая установка при ограниченном пространстве
Компактный IGT-2205AT специально разработан для монтажа в ограниченных пространствах, например в настенных боксах. Его можно устанавливать настенным креплением или на DIN-рейку, что обеспечивает максимальную гибкость и простоту инсталляции в местах с дефицитом пространства.
Применение
Применение в суровых условиях эксплуатации
Промышленный гигабитный медиаконвертер PLANET IGT-2205AT обеспечивает гигабитную скорость на всех портах. Он обладает высоким уровнем надежности и защиты для непрерывной работы в суровых средах, таких как шкафы управления транспортом, производственные цеха, наружные установки и места с экстремально низкими или высокими температурами. Кроме того, IGT-2205AT совместим с SFP-трансиверами 100/1000/2500 Мбит/с, обеспечивая прочное, стабильное и дальнобойное соединение и гибкое развертывание промышленных сетей.
Применение с резервированием
Промышленный гигабитный медиаконвертер IGT-2205AT обеспечивает быстрое резервирование оптического линка для критически важных Ethernet-приложений. Режим резервирования поддерживает автоматическое восстановление: если порт назначения пакета переходит в состояние link-down, устройство перенаправляет пакет на другой порт резервной пары.
Ключевые особенности
Физические порты
- 2 порта RJ45 10/100/1000BASE-T с функцией auto MDI/MDI-X
- 2 порта SFP с поддержкой автоматического определения типа трансивера 100/1000/2500BASE-X
Резервирование оптических портов
- Автоматически определяет состояние линка и резервирование на двух портах с одинаковым типом разъема.
- Активен только основной порт, резервный порт заблокирован.
- При отказе линка на основном порту трафик автоматически переключается на резервный порт.
- После восстановления линка на основном порту трафик автоматически возвращается с резервного порта на основной.
Функции уровня 2
- Поддержка авто-неготиации и режимов 10/100 Мбит/с half/full duplex и 1000 Мбит/с full duplex
- Высокопроизводительная архитектура Store-and-Forward, фильтрация runt/CRC для отсечения ошибочных пакетов и оптимизации пропускной способности
- Управление потоком IEEE 802.3x для full duplex и back pressure для half duplex
- Поддержка Jumbo Frame до 9K
- Встроенный механизм поиска адресов с поддержкой 4K MAC-адресов
- Автоматическое обучение MAC-адресов и их старение (aging)
Промышленный корпус и установка
- Тонкий металлический корпус с защитой IP30
- Монтаж на DIN-рейку, настенный или боковой настенный монтаж (для организации резервируемого питания)
- Резервируемое питание:
- 12…48 В DC, резервируемое питание с защитой от обратной полярности
- Поддержка адаптера питания 24 В AC
- Защита Ethernet от ESD до 6000 VDC
- Рабочая температура: -40…+75 °C
Технические характеристики
| Аппаратные характеристики | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Медные интерфейсы | 2 × 10/100/1000BASE-T RJ45 | ||||||||
| Оптические интерфейсы | 2 × SFP 100/1G/2.5GBASE-X (Port-1 и Port-2) Поддержка автоматического определения |
||||||||

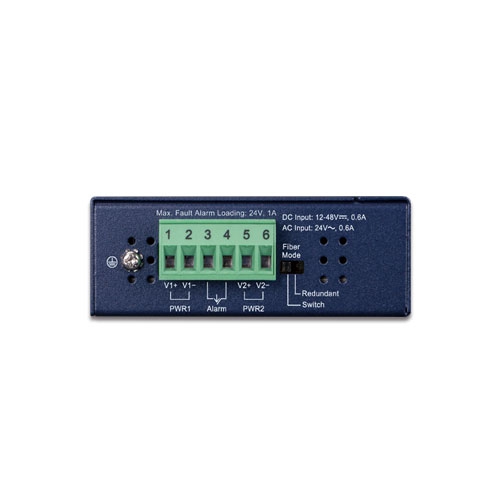

| Разъем | Съемный 6-контактный клеммный блок Pin 1/2 — Power 1; Pin 3/4 — аварийная сигнализация; Pin 5/6 — Power 2 |
||||||||
| Индикаторы LED | Система и питание: Green: DC Power 1 Green: DC Power 2 Red: Alarm Для медных портов (Port-3~Port-4): Green: 1G LNK/ACT Amber: 100 LNK/ACT Для SFP (Port-1~Port-2): Green + Amber: 2.5G LNK/ACT Green: 1G LNK/ACT Amber: 100 LNK/ACT |
||||||||
| DIP-переключатель |
|
||||||||
| Аварийная сигнализация | 1 релейный выход при отказе питания Допустимый ток реле: 1A @ 24V DC |
||||||||
| Требования к питанию | DC 12~48V или AC 24V Резервируемое питание с защитой от обратной полярности |
||||||||
| Потребление / тепловыделение | 4.92 W / 16.9 BTU | ||||||||
| Габариты (Ш × Г × В) | 135 × 87.8 × 32 мм | ||||||||
| Вес | 419 г | ||||||||
| Корпус | Металлический корпус типа IP30 | ||||||||
| Монтаж | Комплект для DIN-рейки и настенное крепление | ||||||||
| Защита от ESD | 6KV DC | ||||||||
| Характеристики конвертера | |||||||||
| Схема обработки | Store-and-Forward | ||||||||
| Коммутационная матрица (Fabric) | 14Gbps | ||||||||
| Производительность (pps) | 10.42 Mpps @ 64 байта | ||||||||
| Управление потоком | Back pressure для half duplex IEEE 802.3x pause frame для full duplex |
||||||||
| Таблица адресов | 4K записей | ||||||||
| Jumbo Frame | 9216 байт | ||||||||
| Соответствие стандартам | |||||||||
| Соответствие стандартам | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX IEEE 802.3x управление потоком в full duplex IEEE 802.1p Class of Service |
||||||||
| Регуляторные требования | FCC Part 15 Class A, CE | ||||||||
| Испытания на устойчивость | IEC60068-2-32 (свободное падение) IEC60068-2-27 (удар) IEC60068-2-6 (вибрация) |
||||||||
| Условия эксплуатации | |||||||||
| Температура | Рабочая: -40…+75 °C Хранение: -40…+75 °C |
||||||||
| Влажность | Рабочая: 5~95% (без конденсации) Хранение: 5~95% (без конденсации) |
||||||||
