Single-Port Multi-Gigabit 802.3bt PoE++ Injector (60 Watts)
PLANET POE-171A-60 — это однопортовый 802.3bt Power over Ethernet инжектор с максимальной мощностью до 60 Вт, передаваемой по Ethernet-кабелю. Устройство оснащено двумя медными интерфейсами 10M/100M/1G/2.5G/5GBASE-T RJ45, которые обеспечивают передачу чрезвычайно больших объёмов данных.
POE-171A-60 специально разработан для удовлетворения растущего спроса на оборудование с высоким энергопотреблением, такое как:
- PTZ-камеры быстрого поворота
- All-in-One сенсорные компьютеры
- Удалённые цифровые информационные дисплеи
- Другие сетевые устройства, которым требуется повышенная мощность для нормальной работы
POE-171A-60 передаёт цифровые данные Ethernet вместе с питанием постоянного тока по витой паре как 60-ваттный PoE-инжектор. При подключении ультрамощного PoE-сплиттера POE-173S он разделяет цифровые данные и питание на три возможных выхода (12В / 19В / 24В DC) на расстоянии до 100 метров.
Интеллектуальная индикация режима PoE и реального потребления мощности
При переключении в режим Legacy POE-171A-60 может питать устройства, которые не полностью соответствуют стандарту IEEE 802.3af/at/bt. Индикатор Legacy загорается, когда этот режим включён. Если режим Legacy не может запустить устройство, автоматически активируется режим Force, который обеспечивает питание устройства мощностью до 60 Вт.

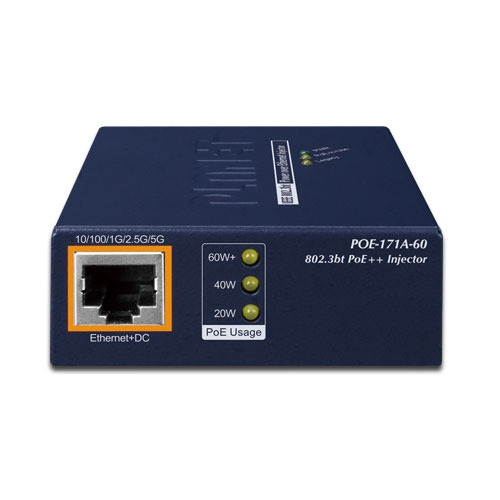

Кроме того, POE-171A-60 позволяет пользователям легко и эффективно контролировать текущее состояние потребления PoE благодаря расширенной светодиодной индикации. На передней панели POE-171A-60 расположены три светодиода «PoE Power Usage», которые отображают уровень потребления мощности. Это даёт администратору возможность в реальном времени мониторить статус потребления PoE подключёнными устройствами.
60 Вт мощности по 4-парной витой паре
В отличие от традиционных инжекторов, которые подают питание только по 2 парам (end-span или mid-span), POE-171A-60 использует все четыре пары стандартного кабеля Cat.5e/Cat.6, что позволяет передавать до 60 Вт мощности.
Сравнение стандартов PoE
| Стандарт PoE | IEEE 802.3af (802.3at Type 1) |
IEEE 802.3at (802.3at Type 2) |
IEEE 802.3bt (802.3bt Type 3) |
|---|---|---|---|
| Максимальная мощность, подаваемая PSE | 15.4 Вт | 30 Вт | 60 Вт |
| Доступная мощность на PD | 12.95 Вт | 25.5 Вт | 51 Вт |
| Диапазон напряжения | 48 В | 50~57 В | 52~57 В |
| Используемые пары | 2 пары | 4 пары | |
| Поддерживаемые режимы | End-span или Mid-span | End-span + Mid-span | |
| Поддерживаемые кабели | Cat. 3/5/5e/6 | Cat. 5e/6 | |
Компактный дизайн All-in-One

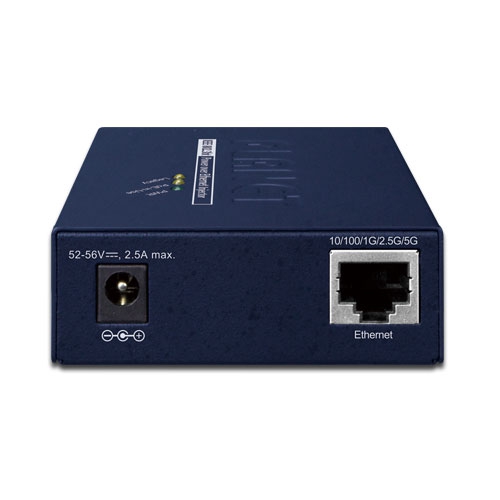

POE-171A-60 легко устанавливается благодаря принципу Plug and Play и простой диагностике. Компактный металлический корпус, один вход питания DC 52~56 В, индикаторы питания, PoE-in-Use, Legacy и три индикатора уровня потребления PoE. Два RJ45 порта (Ethernet и Ethernet + DC) расположены на боковой панели. Достаточно подключить Ethernet-кабели и кабель питания — и POE-171A-60 готов одновременно обеспечивать высокоскоростную связь и функцию 802.3bt PoE-инжектора без какого-либо программного настройки.
Быстрое и простое кабельное подключение для развёртывания PoE-сети
Благодаря обратной совместимости со стандартами 802.3af/at, POE-171A-60 позволяет гибко развёртывать как обычные, так и высокомощные устройства, передавая данные и питание одновременно по одному Ethernet-кабелю на расстояние до 100 метров. POE-171A-60 освобождает установку IP-камер видеонаблюдения и беспроводных точек доступа от ограничений расположения розеток и дополнительной электропроводки. Это значительно уменьшает количество кабелей, устраняет необходимость в электрических розетках на потолке, стенах или труднодоступных местах и, главное, сокращает время монтажа.
Применение
Установка 802.3bt PoE-инжектора
Благодаря обратной совместимости со стандартами IEEE 802.3af/at, POE-171A-60 может напрямую подключаться к любым конечным устройствам IEEE 802.3af/at, таким как PTZ-камеры быстрого поворота, цветные сенсорные VoIP-телефоны и многоканальные беспроводные точки доступа.
Установка 802.3bt PoE-инжектора и сплиттера
В местах, где трудно найти розетку питания, POE-171A-60 и POE-173S работают в паре и обеспечивают самый простой способ питания устройств, которым требуется высокая мощность (PTZ-камеры, сенсорные VoIP-телефоны, многоканальные точки доступа Wi-Fi и т.д.).
Увеличенная установка IEEE 802.3bt инжектора и PoE-сети
Для увеличения расстояния более 100 метров POE-171A-60 можно использовать вместе с PoE-удлинителем PLANET IPOE-E174. В самой простой схеме это позволяет установить PoE IP-камеру на расстоянии до 200 метров от инжектора.
Ключевые особенности
Интерфейсы
- 2 × RJ45 интерфейса
- 1 порт Data + Power output
- 1 порт Data input
- 1 разъём питания DC 52~56 В
- 1 DIP-переключатель режима PoE (Standard / Legacy / Force)
Power over Ethernet
- Соответствует IEEE 802.3at/bt PoE end-span/mid-span PSE
- Поддержка мощности до 60 Вт на PoE-порт
- Автоматическое обнаружение PoE-оборудования IEEE 802.3af/at/bt
- Мониторинг состояния общего потребления PoE в реальном времени
- Питание на расстоянии до 100 метров
- Автоматическое определение входного напряжения DC
Аппаратная часть
- Компактный дизайн All-in-One
- Светодиодные индикаторы: Power, PoE-in-Use, Legacy и PoE Usage
- Крепление на стену
- Металлический корпус
- Защита от ESD 6 кВ DC
Технические спецификации
| Аппаратные характеристики | |
|---|---|
| Входной порт | 1 × RJ45 STP Data In |
| Выходной порт | 1 × RJ45 STP PoE (Data + Power) Out |
| Разъём питания | 1 × DC 52~56 В входной разъём |
| Сетевой кабель | Витая пара до 100 метров 10BASE-T: 4-парный UTP Cat. 3, 4, 5, 5e, 6, 6A 100BASE-TX: 4-парный UTP Cat. 5, 5e, 6, 6A 1G/2.5G: 4-парный UTP Cat. 5e, 6, 6A 5G: 4-парный UTP Cat. 6, 6A |
| Светодиодные индикаторы | Система: Power x 1 (Зелёный) PoE-порт: PoE-in-Use x 1 (Жёлтый) Режим Legacy: Legacy x 1 (Жёлтый) Потребление PoE: PoE Usage x 3 (Жёлтый) |
| Скорость передачи данных | 10M/100M/1G/2.5G/5Gbps |
| Защита от ESD | 6 кВ DC |
| Корпус | Металлический |
| Размеры (Ш × Г × В) | 94 × 70.3 × 26.2 мм |
| Вес | 200 г |
| Питание | DC 52~56 В, 1.4 А макс. |
| Потребление мощности | 72 Вт макс. |
| Количество питаемых устройств | 1 |
| Power over Ethernet | |
| Стандарт PoE | IEEE 802.3at/bt PSE |
| Бюджет PoE мощности | DC 52~56 В / 60 Вт по 4 парам |
| Выходная мощность PoE | Макс. 60 Вт при 1 м кабеля Макс. 52 Вт при 100 м кабеля |
| Тип питания PoE | End-span + Mid-span |
| Назначение питания по парам | Пара 1 End-span: 1/2 (-), 3/6 (+) Пара 2 Mid-span: 4/5 (+), 7/8 (-) |
| Режим PoE | Стандартный режим Режим Legacy и Force |
| Соответствие стандартам | |
| Стандарты | IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3bt 4-парный Power over Ethernet Type 3 IEEE 802.3at Power over Ethernet Plus IEEE 802.3af Power over Ethernet |
| Соответствие нормативным требованиям | FCC Part 15 Class A, CE |
| Условия эксплуатации | |
| Температура работы | 0 ~ 50 °C |
| Температура хранения | -10 ~ 70 °C |
| Влажность при работе | 5 ~ 90%, относительная влажность, без конденсации |
| Влажность при хранении | 5 ~ 90%, относительная влажность, без конденсации |
| Комплект поставки | |
| Комплект поставки | POE-171A-60 Руководство пользователя Блок питания 100 ~ 240 В AC-to-DC Кабель питания AC |
