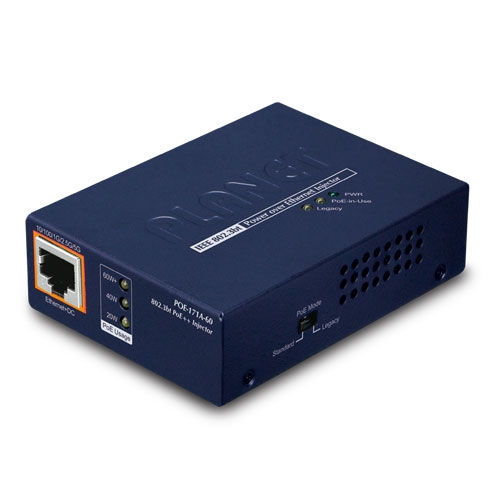

Single-Port Multi-Gigabit 802.3bt PoE++ Injector (60 Watts)
PLANET POE-171A-60 — це однопортовий 802.3bt Power over Ethernet інжектор з максимальною потужністю до 60 Вт, що передається по Ethernet-кабелю. Пристрій оснащений двома мідними інтерфейсами 10M/100M/1G/2.5G/5GBASE-T RJ45, які забезпечують передачу надзвичайно великих обсягів даних.
POE-171A-60 спеціально розроблений для задоволення зростаючого попиту на обладнання з високим енергоспоживанням, таке як:
- PTZ-камери швидкого повороту
- All-in-One сенсорні комп’ютери
- Віддалені цифрові інформаційні дисплеї
- Інші мережні пристрої, які потребують підвищеної потужності для нормальної роботи
POE-171A-60 передає цифрові дані Ethernet разом з живленням постійного струму по витій парі як 60-ватний PoE-інжектор. При підключенні ультрапотужного PoE-спліттера POE-173S він розділяє цифрові дані та живлення на три можливі виходи (12В / 19В / 24В DC) на відстані до 100 метрів.
Інтелектуальна індикація режиму PoE та реального споживання потужності
При перемиканні в режим Legacy POE-171A-60 може живити пристрої, які не повністю відповідають стандарту IEEE 802.3af/at/bt. Індикатор Legacy загоряється, коли цей режим увімкнено. Якщо режим Legacy не може запустити пристрій, автоматично активується режим Force, який забезпечує живлення пристрою потужністю до 60 Вт.

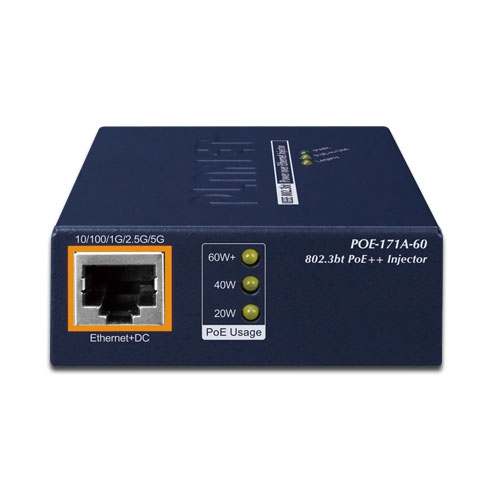

Крім того, POE-171A-60 дозволяє користувачам легко та ефективно контролювати поточний стан споживання PoE завдяки розширеній світлодіодній індикації. На передній панелі POE-171A-60 розташовано три світлодіоди «PoE Power Usage», які відображають рівень споживання потужності. Це дає адміністратору змогу в реальному часі моніторити статус споживання PoE підключеними пристроями.
60 Вт потужності по 4-парній витій парі
На відміну від традиційних інжекторів, які подають живлення лише по 2 парах (end-span або mid-span), POE-171A-60 використовує всі чотири пари стандартного кабелю Cat.5e/Cat.6, що дозволяє передавати до 60 Вт потужності.
Порівняння стандартів PoE
| Стандарт PoE | IEEE 802.3af (802.3at Type 1) |
IEEE 802.3at (802.3at Type 2) |
IEEE 802.3bt (802.3bt Type 3) |
|---|---|---|---|
| Максимальна потужність, що подається PSE | 15.4 Вт | 30 Вт | 60 Вт |
| Доступна потужність на PD | 12.95 Вт | 25.5 Вт | 51 Вт |
| Діапазон напруги | 48 В | 50~57 В | 52~57 В |
| Використовувані пари | 2 пари | 4 пари | |
| Підтримувані режими | End-span або Mid-span | End-span + Mid-span | |
| Підтримувані кабелі | Cat. 3/5/5e/6 | Cat. 5e/6 | |
Компактний дизайн All-in-One

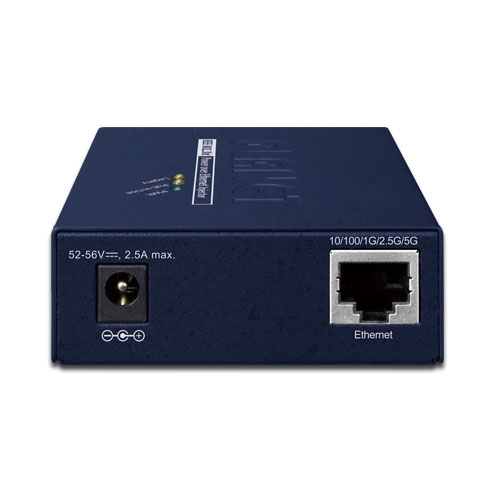

POE-171A-60 легко встановлюється завдяки принципу Plug and Play та простій діагностиці. Компактний металевий корпус, один вхід живлення DC 52~56 В, індикатори живлення, PoE-in-Use, Legacy та три індикатори рівня споживання PoE. Два RJ45 порти (Ethernet та Ethernet + DC) розташовані на боковій панелі. Достатньо підключити Ethernet-кабелі та кабель живлення — і POE-171A-60 готовий одночасно забезпечувати високошвидкісний зв’язок та функцію 802.3bt PoE-інжектора без будь-якого програмного налаштування.
Швидке та просте кабельне підключення для розгортання PoE-мережі
Завдяки зворотній сумісності зі стандартами 802.3af/at, POE-171A-60 дозволяє гнучко розгортати як звичайні, так і високопотужні пристрої, передаючи дані та живлення одночасно по одному Ethernet-кабелю на відстань до 100 метрів. POE-171A-60 звільняє встановлення IP-камер спостереження та бездротових точок доступу від обмежень розташування розеток та додаткової електропроводки. Це значно зменшує кількість кабелів, усуває потребу в електричних розетках на стелі, стінах або важкодоступних місцях і, головне, скорочує час монтажу.
Застосування
Встановлення 802.3bt PoE-інжектора
Завдяки зворотній сумісності зі стандартами IEEE 802.3af/at, POE-171A-60 може безпосередньо підключатися до будь-яких кінцевих пристроїв IEEE 802.3af/at, таких як PTZ-камери швидкого повороту, кольорові сенсорні VoIP-телефони та багатоканальні бездротові точки доступу.
Встановлення 802.3bt PoE-інжектора та спліттера
У місцях, де важко знайти розетку живлення, POE-171A-60 та POE-173S працюють у парі та забезпечують найпростіший спосіб живлення пристроїв, які потребують високої потужності (PTZ-камери, сенсорні VoIP-телефони, багатоканальні точки доступу Wi-Fi тощо).
Подовжене встановлення IEEE 802.3bt інжектора та PoE-мережі
Для розширення відстані понад 100 метрів POE-171A-60 можна використовувати разом з PoE-екстендером PLANET IPOE-E174. У найпростішій схемі це дозволяє встановити PoE IP-камеру на відстані до 200 метрів від інжектора.
Ключові особливості
Інтерфейси
- 2 × RJ45 інтерфейси
- 1 порт Data + Power output
- 1 порт Data input
- 1 роз’єм живлення DC 52~56 В

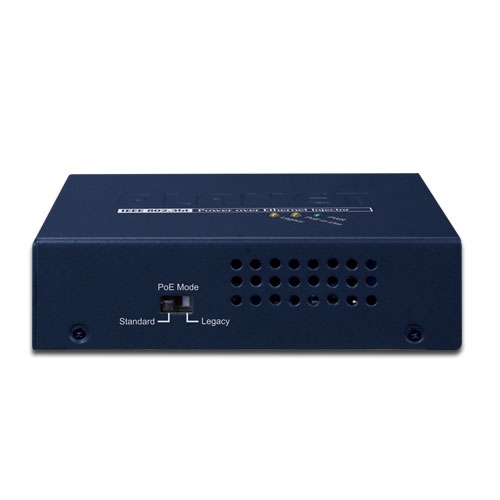

- 1 DIP-перемикач режиму PoE (Standard / Legacy / Force)
Power over Ethernet
- Відповідає IEEE 802.3at/bt PoE end-span/mid-span PSE
- Підтримка потужності до 60 Вт на PoE-порт
- Автоматичне виявлення PoE-обладнання IEEE 802.3af/at/bt
- Моніторинг стану загального споживання PoE в реальному часі
- Живлення на відстані до 100 метрів
- Автоматичне визначення вхідної напруги DC
Апаратна частина
- Компактний дизайн All-in-One

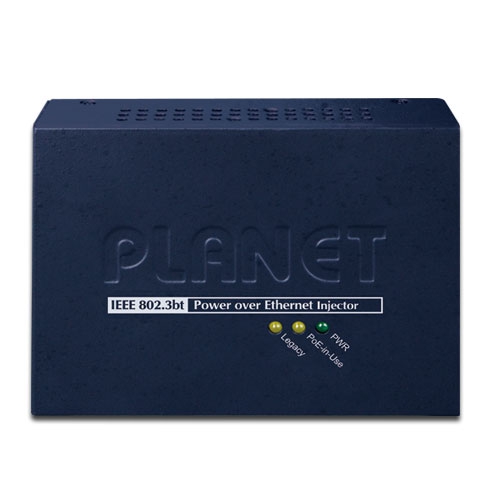

- Світлодіодні індикатори: Power, PoE-in-Use, Legacy та PoE Usage
- Кріплення на стіну
- Металевий корпус
- Захист від ESD 6 кВ DC
Технічні специфікації
| Апаратні характеристики | |
|---|---|
| Вхідний порт | 1 × RJ45 STP Data In |
| Вихідний порт | 1 × RJ45 STP PoE (Data + Power) Out |
| Роз’єм живлення | 1 × DC 52~56 В вхідний роз’єм |
| Мережевий кабель | Вита пара до 100 метрів 10BASE-T: 4-парний UTP Cat. 3, 4, 5, 5e, 6, 6A 100BASE-TX: 4-парний UTP Cat. 5, 5e, 6, 6A 1G/2.5G: 4-парний UTP Cat. 5e, 6, 6A 5G: 4-парний UTP Cat. 6, 6A |
| Світлодіодні індикатори | Система: Power x 1 (Зелений) PoE-порт: PoE-in-Use x 1 (Жовтий) Режим Legacy: Legacy x 1 (Жовтий) Споживання PoE: PoE Usage x 3 (Жовтий) |
| Швидкість передачі даних | 10M/100M/1G/2.5G/5Gbps |
| Захист від ESD | 6 кВ DC |
| Корпус | Металевий |
| Розміри (Ш × Г × В) | 94 × 70.3 × 26.2 мм |
| Вага | 200 г |
| Живлення | DC 52~56 В, 1.4 А макс. |
| Споживання потужності | 72 Вт макс. |
| Кількість пристроїв, що живляться | 1 |
| Power over Ethernet | |
| Стандарт PoE | IEEE 802.3at/bt PSE |
| Бюджет PoE потужності | DC 52~56 В / 60 Вт по 4 парах |
| Вихідна потужність PoE | Макс. 60 Вт при 1 м кабелю Макс. 52 Вт при 100 м кабелю |
| Тип живлення PoE | End-span + Mid-span |
| Призначення живлення по парах | Пара 1 End-span: 1/2 (-), 3/6 (+) Пара 2 Mid-span: 4/5 (+), 7/8 (-) |
| Режим PoE | Стандартний режим Режим Legacy та Force |
| Відповідність стандартам | |
| Стандарти | IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3bt 4-парний Power over Ethernet Type 3 IEEE 802.3at Power over Ethernet Plus IEEE 802.3af Power over Ethernet |
| Відповідність регуляторним вимогам | FCC Part 15 Class A, CE |
| Умови експлуатації | |
| Температура роботи | 0 ~ 50 °C |
| Температура зберігання | -10 ~ 70 °C |
| Вологість при роботі | 5 ~ 90%, відносна вологість, без конденсації |
| Вологість при зберіганні | 5 ~ 90%, відносна вологість, без конденсації |
| Комплект поставки | |
| Комплект поставки | POE-171A-60 Інструкція користувача Блок живлення 100 ~ 240 В AC-to-DC Кабель живлення AC |
