Single-Port 10/100/1000Mbps Ultra PoE Splitter (12V/19V/24V)
PLANET POE-171S — это Gigabit Ultra Power over Ethernet сплиттер, который получает цифровые данные Ethernet вместе с питанием 56 В постоянного тока по витой паре в соответствии со стандартом IEEE 802.3at/af и разделяет их на три возможных выхода постоянного тока (12 В / 19 В / 24 В DC) на расстоянии до 100 метров.
Если POE-171S работает в паре с инжектором PLANET POE-171 (60-ваттный IEEE 802.3at PoE инжектор), он позволяет питать такие устройства:
- PTZ-камеры быстрого поворота
- Другие сетевые устройства, которым требуется повышенная мощность PoE для нормальной работы
- Тонкие клиенты (Thin-client)
- All-in-One сенсорные компьютеры
- Удалённые цифровые информационные дисплеи
POE-171S освобождает установку оборудования от ограничений расположения розеток питания, устраняет необходимость прокладки дополнительной электропроводки переменного тока и значительно сокращает время монтажа.
50 Вт мощности по 4-парной витой паре
POE-171S вместе с инжектором POE-171 использует стандарт кабеля IEEE 802.3at/af. Вместо подачи питания только по 2 парам (End-span или Mid-span), он способен передавать до 50 Вт мощности, используя все четыре пары стандартного кабеля Cat5e/Cat.6. В новой 4-парной системе два контроллера PSE питают как пары данных, так и запасные пары.
Экономичное и простое кабельное подключение
При установке устройств IEEE 802.3at Gigabit High Power over Ethernet администратору достаточно подключить один RJ-45 Ethernet-кабель, который одновременно будет передавать данные и питание от IEEE 802.3at/af PoE-инжектора к POE-171S. После этого POE-171S разделяет данные и постоянный ток для любых IP-сетевых устройств.
POE-171S в паре с POE-171 позволяет питать устройства, которым требуется до 50 Вт мощности, такие как PTZ-камеры, PTZ-скоростные купольные камеры, цветные сенсорные VoIP-телефоны, многоканальные точки доступа Wi-Fi и другие устройства.
Применение
Установка Ultra PoE сплиттера и инжектора
В местах, где трудно найти розетку питания, POE-171S и инжектор PLANET POE-171 (или POE-173) работают в паре и обеспечивают самый простой способ питания Ethernet-устройств, которым требуется высокая мощность. POE-171S разделяет цифровые данные и питание на три возможных выхода (12В/19В/24В DC) для устройств, которые не поддерживают PoE, таких как ноутбуки, PTZ-камеры, сенсорные VoIP-телефоны, точки доступа Wi-Fi и другие устройства на расстоянии до 100 метров.
Ключевые особенности
Интерфейсы

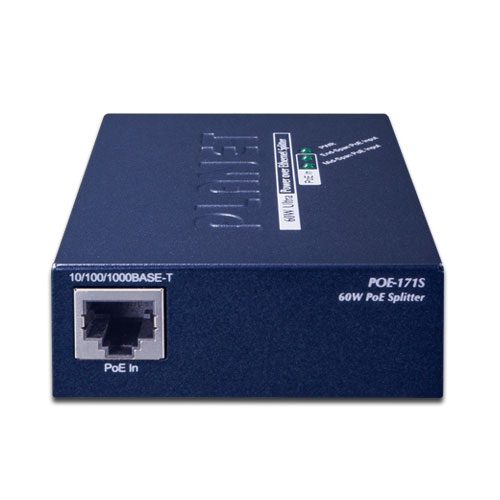

- 2 порта RJ-45:
- 1 порт Data + Power input
- 1 порт Data output

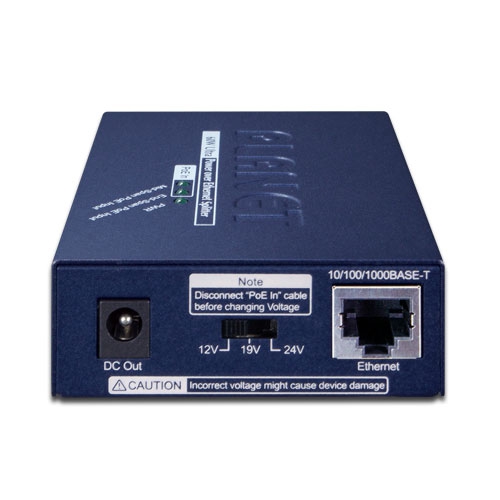

- 1 разъём постоянного тока DC output
- 1 DIP-переключатель DC 12В/19В/24В
Power over Ethernet
- Ultra Power over Ethernet End-Span / Mid-Span PSE
- Соответствует стандарту IEEE 802.3at/af
- Совместим со всеми устройствами IEEE 802.3at/af Powered Devices
- Поддержка выхода PoE мощностью 56 В, 50 Вт
- Разделяет 56 В DC питание с RJ-45 Ethernet-кабеля на выход DC 12В/19В/24В
- Питание на расстоянии до 100 метров
Аппаратная часть
- Металлический корпус
- Компактный дизайн All-in-One
- Светодиодные индикаторы питания и PoE-входа
- Трёхрежимный DIP-переключатель выхода DC 12В/19В/24В
Соответствие стандартам
- IEEE 802.3 10Base-T
- IEEE 802.3u 100Base-TX
- IEEE 802.3ab 1000Base-T
- IEEE 802.3at High Power over Ethernet
- IEEE 802.3af Power over Ethernet
- FCC Part 15 Class A, CE
Технические спецификации
| Аппаратные характеристики | |
|---|---|
| Интерфейсы | Входной порт: 1 × RJ-45 STP PoE (Data + Power) In Выходной порт: 1 × RJ-45 STP Data Out Разъём DC: DC Out DIP-переключатель: 12В DC / 19В DC / 24В DC |
| Светодиодные индикаторы | Система: Power x 1 (Зелёный) |
| Сетевой кабель | Ultra PoE (60 Вт): 10/100/1000Base-T — 4-парный UTP Cat. 5e, 6 до 100 м 802.3af/at PoE (15 Вт / 30 Вт): 10/100/1000Base-T — 2-парный UTP Cat. 3, 5, 5e, 6 до 100 м |
| Скорость передачи данных | 10/100/1000 Мбит/с |
| Размеры (Ш × Г × В) | 94 × 70.3 × 26.2 мм |
| Вес | 300 г |
| Питание | 52 ~ 56 В DC |
| Потребление мощности | 50 Вт (максимум) |
| Температура работы | 0 ~ 50 °C |
| Температура хранения | -10 ~ 70 °C |
| Влажность | 5 ~ 95% (без конденсации) |
| Power over Ethernet | |
| Стандарт PoE | IEEE 802.3at Power over Ethernet Plus |
| Выходная мощность | DC 12В/19В/24В с помощью DIP-переключателя |
| Разъёмы DC (диаметр) | 2 внешних кабеля с разъёмами: ■ 5.5/2.5 мм на 5.5/2.5 мм ■ 5.5/2.5 мм на 5.5/2.1 мм |
| Тип питания PoE | End-Span + Mid-Span |
| Назначение питания по парам | Пара 1: 1/2(-), 3/6(+) Пара 2: 4/5(+), 7/8(-) |
| Соответствие стандартам | |
| Стандарты | IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3at High Power over Ethernet IEEE 802.3af Power over Ethernet |
| Соответствие нормативным требованиям | FCC Part 15 Class A, CE |
