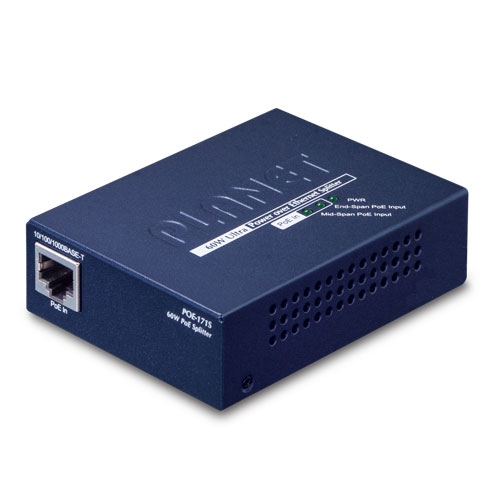

Single-Port 10/100/1000Mbps Ultra PoE Splitter (12V/19V/24V)

PLANET POE-171S — це Gigabit Ultra Power over Ethernet спліттер, який отримує цифрові дані Ethernet разом з живленням 56 В постійного струму по витій парі згідно зі стандартом IEEE 802.3at/af і розділяє їх на три можливих виходи постійного струму (12 В / 19 В / 24 В DC) на відстані до 100 метрів.

Якщо POE-171S працює в парі з інжектором PLANET POE-171 (60-ватний IEEE 802.3at PoE інжектор), він дозволяє живити такі пристрої:

• PTZ-камери швидкого повороту
• Інші мережні пристрої, які потребують підвищеної потужності PoE для нормальної роботи
• Тонкі клієнти (Thin-client)
• All-in-One сенсорні комп’ютери
• Віддалені цифрові інформаційні дисплеї

POE-171S звільняє встановлення обладнання від обмежень розташування розеток живлення, усуває необхідність прокладання додаткової електропроводки змінного струму та значно скорочує час монтажу.

50 Вт потужності по 4-парній витій парі

POE-171S разом з інжектором POE-171 використовує стандарт кабелю IEEE 802.3at/af. Замість подачі живлення лише по 2 парах (End-span або Mid-span), він здатний передавати до 50 Вт потужності, використовуючи всі чотири пари стандартного кабелю Cat5e/Cat.6. У новій 4-парній системі два контролери PSE живлять як пари даних, так і запасні пари.

Економічне та просте кабельне підключення

При встановленні пристроїв IEEE 802.3at Gigabit High Power over Ethernet адміністратору достатньо підключити один RJ-45 Ethernet-кабель, який одночасно передаватиме дані та живлення від IEEE 802.3at/af PoE-інжектора до POE-171S. Після цього POE-171S розділяє дані та постійний струм для будь-яких IP-мережних пристроїв.

POE-171S у парі з POE-171 дозволяє живити пристрої, які потребують до 50 Вт потужності, такі як PTZ-камери, PTZ-швидкісні купольні камери, кольорові сенсорні VoIP-телефони, багатоканальні точки доступу Wi-Fi та інші пристрої.

Застосування

Встановлення Ultra PoE спліттера та інжектора

У місцях, де важко знайти розетку живлення, POE-171S та інжектор PLANET POE-171 (або POE-173) працюють у парі та забезпечують найпростіший спосіб живлення Ethernet-пристроїв, які потребують високої потужності. POE-171S розділяє цифрові дані та живлення на три можливих виходи (12В/19В/24В DC) для пристроїв, які не підтримують PoE, таких як ноутбуки, PTZ-камери, сенсорні VoIP-телефони, точки доступу Wi-Fi та інші пристрої на відстані до 100 метрів.

Ключові особливості

Інтерфейси

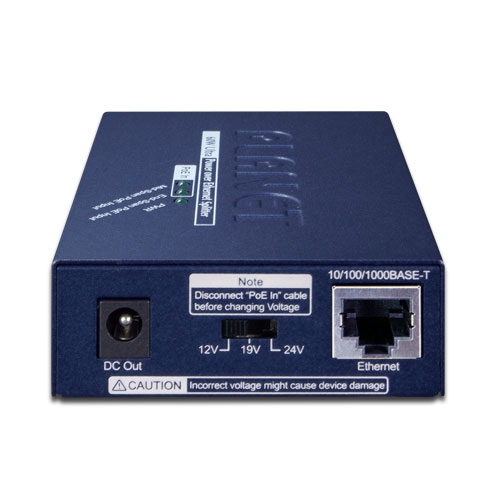

• 2 порти RJ-45:

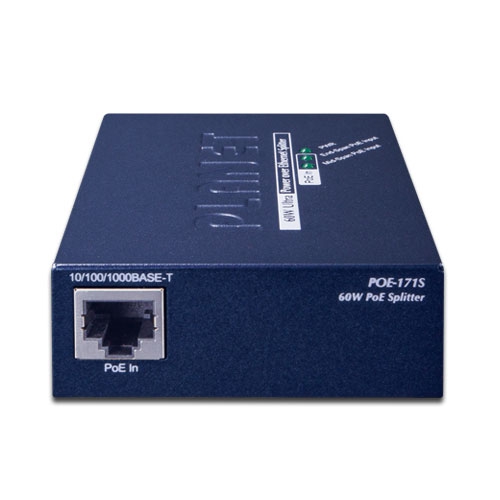

  • 1 порт Data + Power input
  • 1 порт Data output
• 1 роз’єм постійного струму DC output
• 1 DIP-перемикач DC 12В/19В/24В

Power over Ethernet

• Ultra Power over Ethernet End-Span / Mid-Span PSE
• Відповідає стандарту IEEE 802.3at/af
• Сумісний з усіма пристроями IEEE 802.3at/af Powered Devices
• Підтримка виходу PoE потужністю 56 В, 50 Вт
• Розділяє 56 В DC живлення з RJ-45 Ethernet-кабелю на вихід DC 12В/19В/24В
• Живлення на відстані до 100 метрів

Апаратна частина

• Металевий корпус
• Компактний дизайн All-in-One

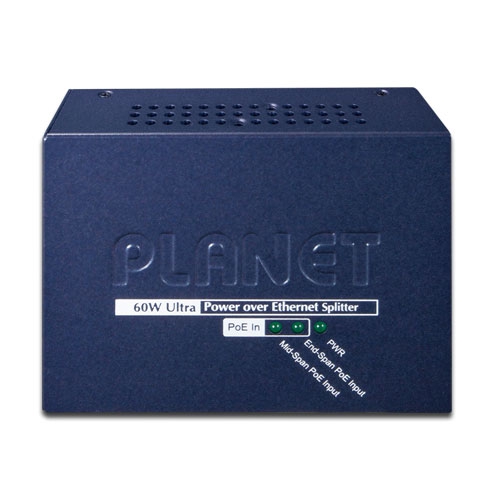

• Світлодіодні індикатори живлення та PoE-входу
• Трирежимний DIP-перемикач виходу DC 12В/19В/24В

Відповідність стандартам

• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3at High Power over Ethernet
• IEEE 802.3af Power over Ethernet
• FCC Part 15 Class A, CE
