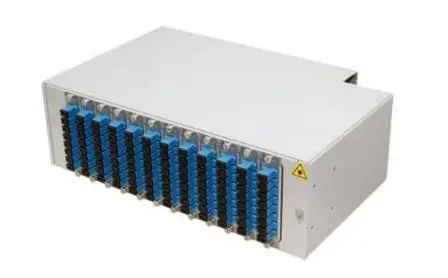

MCNP – алюминиевая поворотно-выдвижная панель 19” ODF
MCNP – это оптическая коммутационная панель (ODF) для установки в стойку, предназначенная для сварки и терминации оптических кабелей с помощью пигтейлов, предварительно оконцованных кабелей и полевых коннекторов. Корпус выполнен из алюминиевого сплава, что обеспечивает очень небольшой вес, высокую прочность и устойчивость к коррозии, а также снижает транспортные расходы и упрощает монтаж.
Входные кабели фиксируются на задней панели, а поворотная полка может быть оборудована держателем кассет сварки или ограничителями радиуса изгиба для укладки запаса волокна. Это защищает волокна от повреждений перед вводом в адаптеры. Конструкция особенно удобна в условиях ограниченного пространства, в том числе внутри шкафов и корпусов оборудования.
MCNP поддерживает до 96 волокон на 1U (расширенные версии) и до 192 волокон в 3U, имеет сменные фронтальные панели под самые распространённые типы адаптеров (SC, LC, FC, E2000, ST и др.), включает опцию держателя микротрубок для FTTH, предусматривает разгрузку кабеля от натяжения и заземление и прошла сейсмические испытания по стандартам ASME, а также допущена к применению на объектах атомной энергетики.
Благодаря сочетанию компактности, малой массы и модульной конструкции панель MCNP идеально подходит для операторских узлов, дата-центров, промышленных сетей и объектов критической инфраструктуры.
Основные особенности
- Сварка и терминация оптического кабеля в одном корпусе.
- Поворотная полка для удобной укладки волокон и доступа к соединениям.
- Стандартные, расширенные и вертикальные версии (до 3 панелей CNPM на 1U).
- Фронтальные панели с угловой установкой адаптеров (≈55°) – удобное подключение патч-кордов.
- Вместимость до 48 волокон в 1U и до 192 волокон в 3U (зависит от типа адаптеров).
- Совместимость с кассетами сварки (splice trays) и пигтейлами.
- Алюминиевый корпус – малый вес, высокая прочность и сниженные расходы на логистику.
- Степень защиты IP20.
- Разгрузка кабеля от натяжения и опция заземления.
- Держатель микротрубок для применения в FTTH-сетях.
- Сейсмические испытания по ASME, разрешена к применению на АЭС.
- Прочное порошковое покрытие светло-серого цвета (RAL 9006, RAL 7038).
Технические характеристики
| Модель | Тип исполнения | Вместимость волокон (CNPM-XX-06) |
Вместимость волокон (CNPM-XX-08) |
Высота, U | Габариты (В×Ш×Г), мм | Масса, кг |
|---|---|---|---|---|---|---|
| MCNP-1S | Стандартная, 1× CNPM панель | 12 (24) | 16 (32) | 1U | 44 × 432 × 239 | 2.4 |
| MCNP-2S | Стандартная, 2× CNPM панели | 24 (48) | 32 (64) | 2U | 88 × 432 × 239 | 3.8 |
| MCNP-3S | Стандартная, 3× CNPM панели | 36 (72) | 48 (96) | 3U | 133 × 432 × 239 | 5.2 |
| MCNP-1E | Расширенная (extended) | 18 (36) | 24 (48) | 1U | 44 × 432 × 239 | 2.4 |
| MCNP-2E | Расширенная (extended) | 36 (72) | 48 (96) | 2U | 88 × 432 × 239 | 3.8 |
| MCNP-3V | Вертикальная, высокая плотность | 72 (144) | 96 (192) | 3U | 133 × 432 × 239 | 5.5 |
| MCNP-1A / 2A | Угловые панели (≈55°), без модулей CNPM | Для стандартных адаптеров SC, LC, E2000, FC и др. | 1U / 2U | 44 / 88 × 432 × 239 | 2.4 / 3.8 | |
Совместимые аксессуары (опция)
- Кассеты сварки KNS (до 12 сварок на кассету).
- Фронтальные панели-адаптерные CNPM (SC, LC, FC, E2000, ST, MU и др.).
- Держатели микротрубок для FTTH.
- Комплект заземления и элементы разгрузки кабеля от натяжения.
