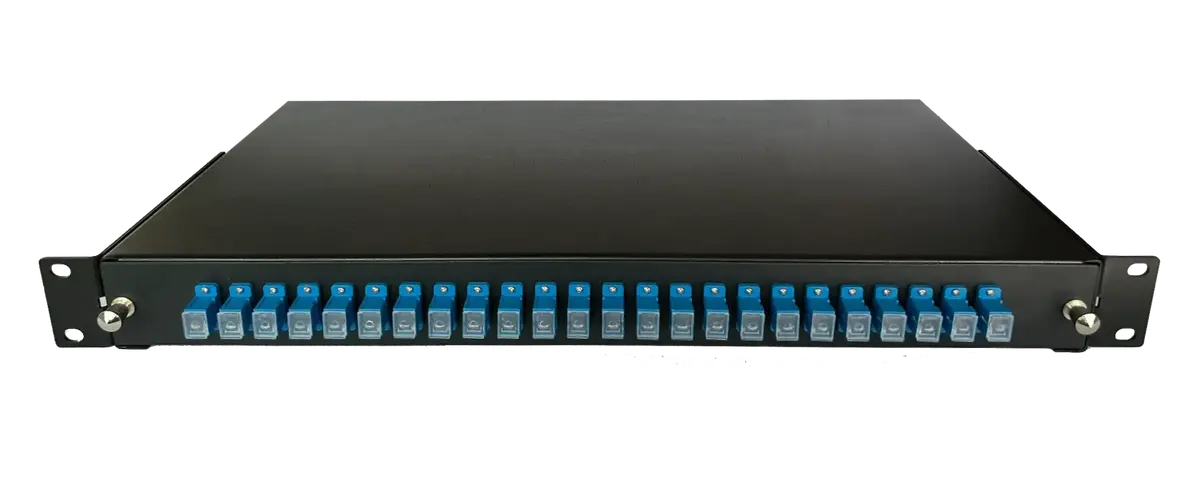

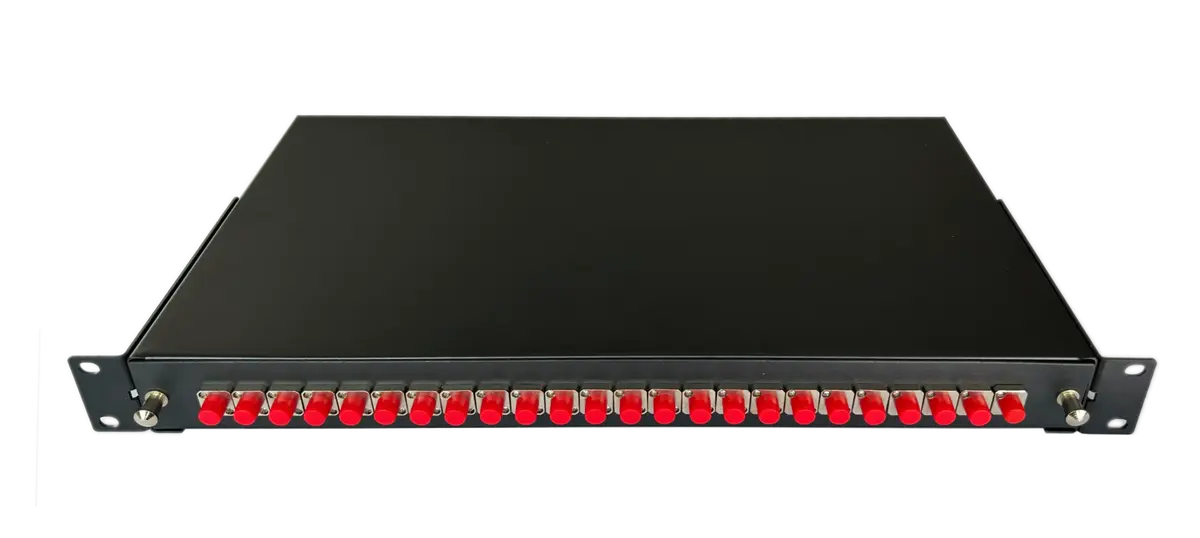

Оптическая распределительная панель RSP (выдвижная) для установки в стойку
Выдвижная оптическая распределительная панель RSP предназначена для организации, сварки и распределения оптических волокон в телекоммуникационных системах. Корпус изготовлен из холоднокатаной стали и оснащён выдвижным лотком с механизмом самофиксации, предотвращающим случайное выпадение при обслуживании. Панель разработана для установки в стандартную 19-дюймовую стойку и совместима с адаптерами типов ST, SC, LC, FC.
Конструкция обеспечивает удобное размещение оптических соединений, лёгкий доступ при тестировании, а также аккуратное управление кабелями внутри корпуса.
Подходит для одноволоконных и ленточных кабелей, имеет компактный дизайн и чёткое маркирование для удобства эксплуатации.
Основные преимущества
- Стандарт 19” — совместимость с большинством телекоммуникационных стоек.

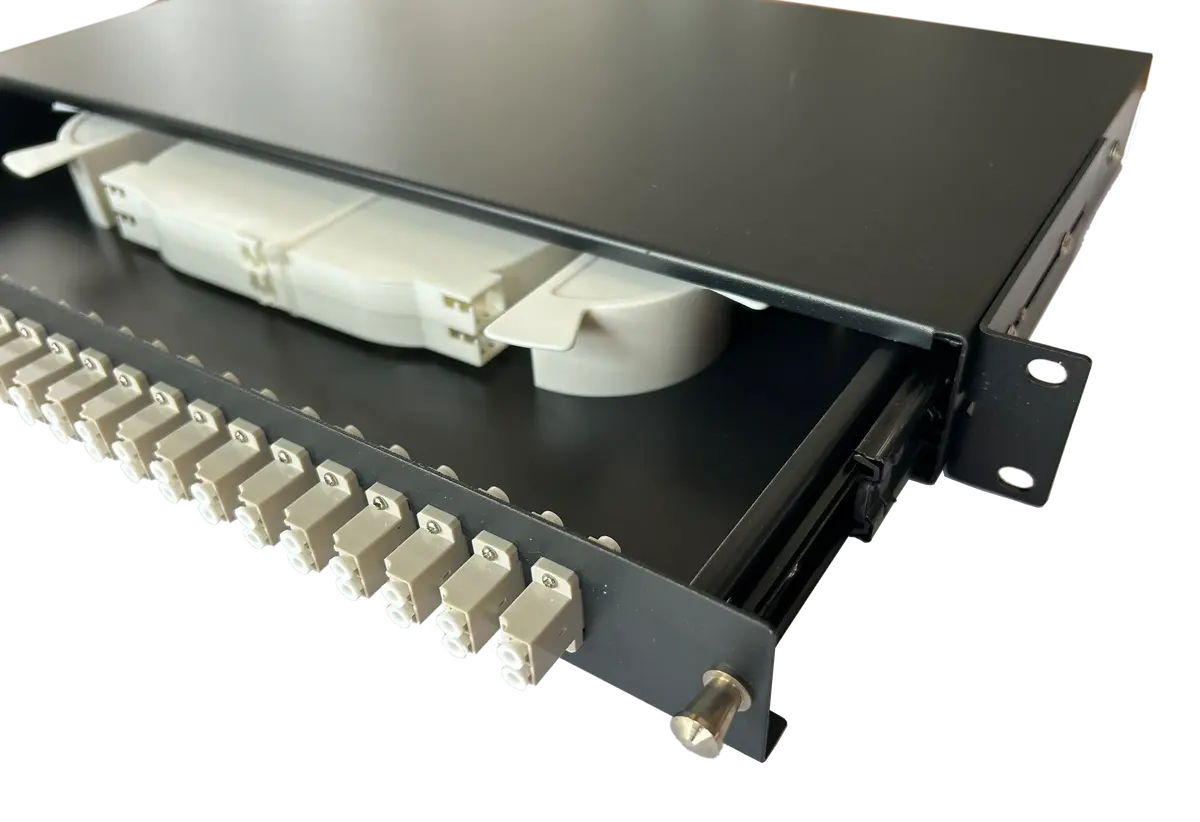

- Выдвижной лоток с самофиксацией — безопасное и удобное обслуживание.
- Прочный стальной корпус с порошковым покрытием — долговечность и защита от коррозии.
- Поддержка адаптеров: ST, SC, LC, FC.
- Маркировка портов на лицевой панели — быстрая идентификация.
- Лёгкая и компактная конструкция, экономия пространства.
- Удобное управление волокнами — лёгкий доступ при сварке и тестировании.
Применение
- Телекоммуникационные узлы и серверные комнаты.
- FTTH (Fiber To The Home) — волоконно-оптические сети доступа.
- LAN / WAN — локальные и глобальные сети.
- CATV — системы кабельного телевидения.
- Центры обработки данных и технические помещения.
Технические характеристики
|
Модель |
Количество волокон |
Высота |
Габариты (мм) |
Вес (кг) |
|
RSP-1U-12 |
12 SC/FC/ST (24 DLC) |
1U |
430×250×1U |
3.5 |
|
RSP-1U-24 |
24 SC/FC/ST (48 DLC) |
1U |
430×250×1U |
3.5 |
|
RSP-2U-48 |
48 SC/FC/ST (96 DLC) |
2U |
430×300×2U |
6.2 |
|
RSP-3U-72 |
72-96 SC/FC/ST (144 DLC) |
3U |
430×300×3U |
8.2 |
|
RSP-4U-96 |
96–144 |
4U |
430×300×4U |
9.7 |
|
RSP-5U-144 |
144–192 |
5U |
430×300×5U |
10.8 |
|
RSP-6U-288 |
192–288 |
6U |
430×300×6U |
12.0 |
Материалы и исполнение
- Корпус: холоднокатаная сталь с порошковым покрытием.
- Монтаж: в 19-дюймовую стойку или шкаф.
- Цвет: серый или чёрный (по выбору).
- Тип адаптеров: ST / SC / LC / FC.
- Тип кабеля: одномодовый или многомодовый.

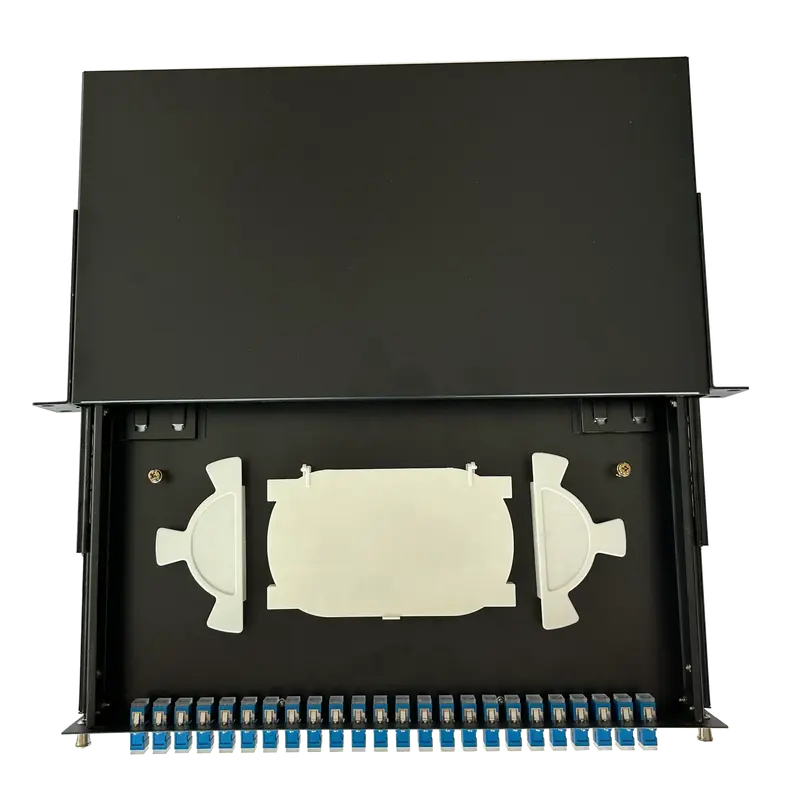

- Организация волокон: кассета для сварки, направляющие для укладки и фиксации кабеля.
Комплектация
- Корпус панели с выдвижным лотком.
- Кассета для сварки волокон.
- Монтажный комплект для установки в стойку.
- Хомуты, организаторы и держатели кабеля.
- Набор маркировки для обозначения портов.
Преимущества для монтажника
- Простая установка и обслуживание.
- Безопасное выдвижение лотка без риска выпадения.
- Гибкая конфигурация под различные типы адаптеров.
- Удобная идентификация портов.
- Рациональная организация оптических волокон.
