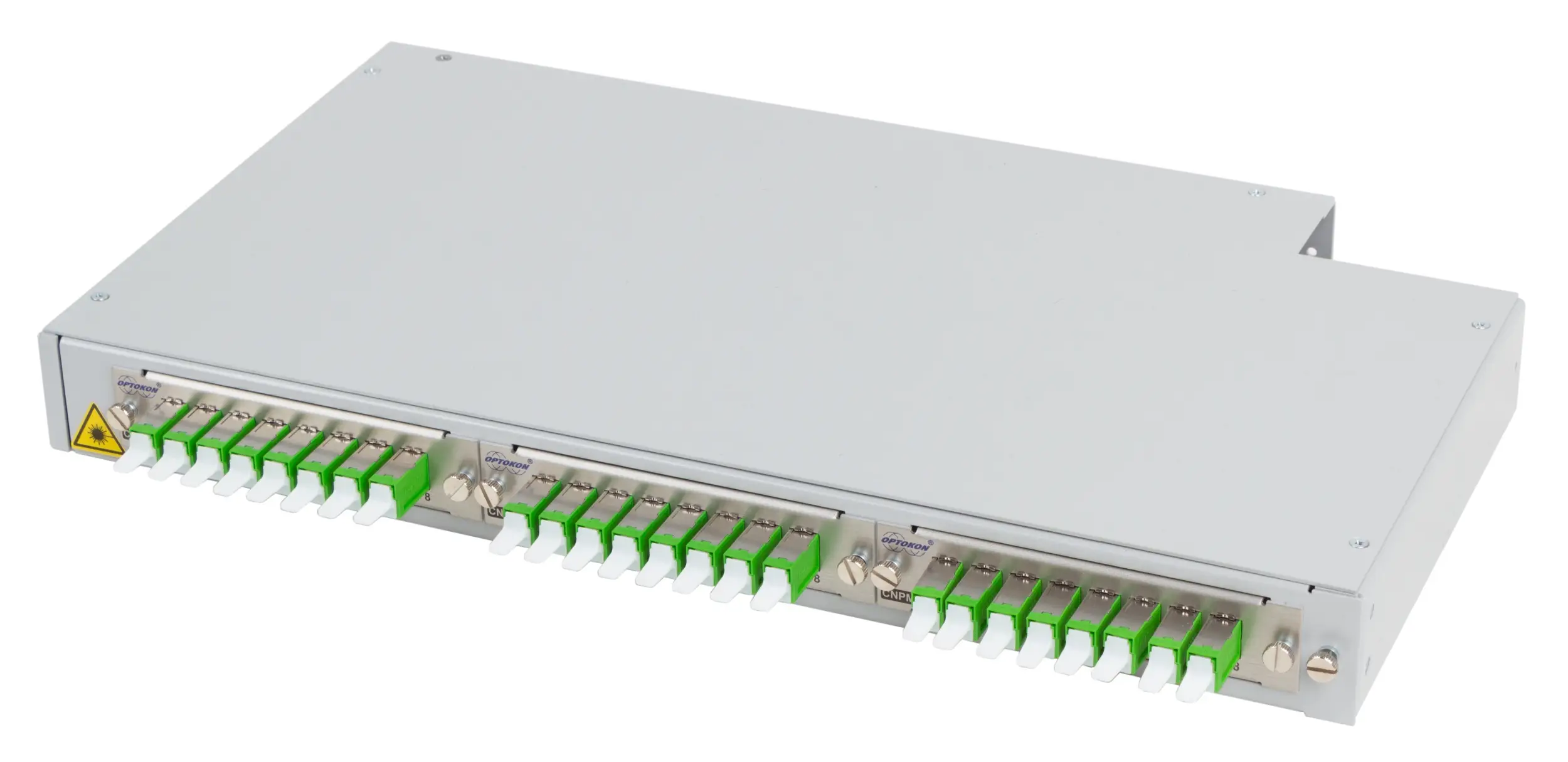

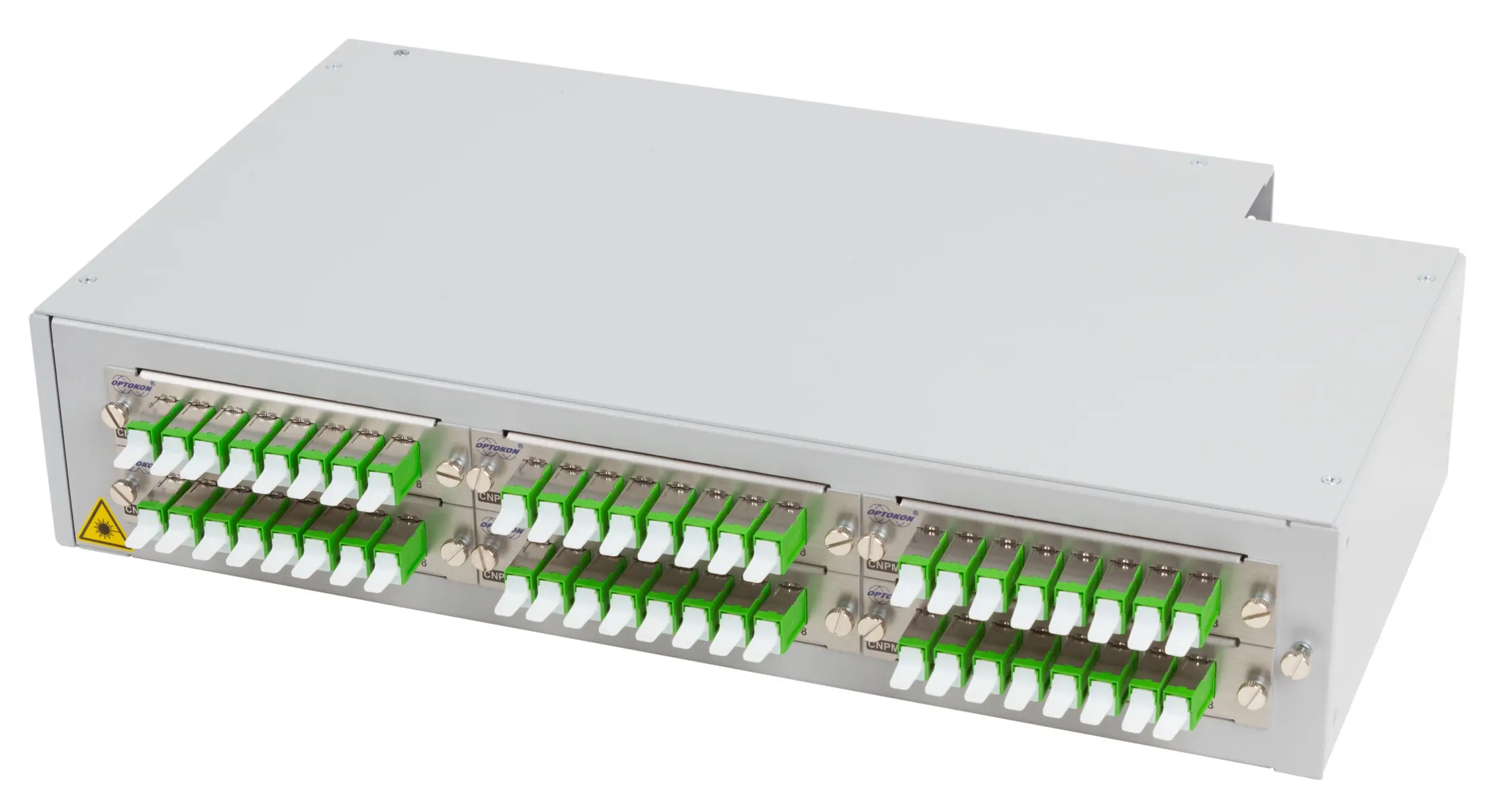

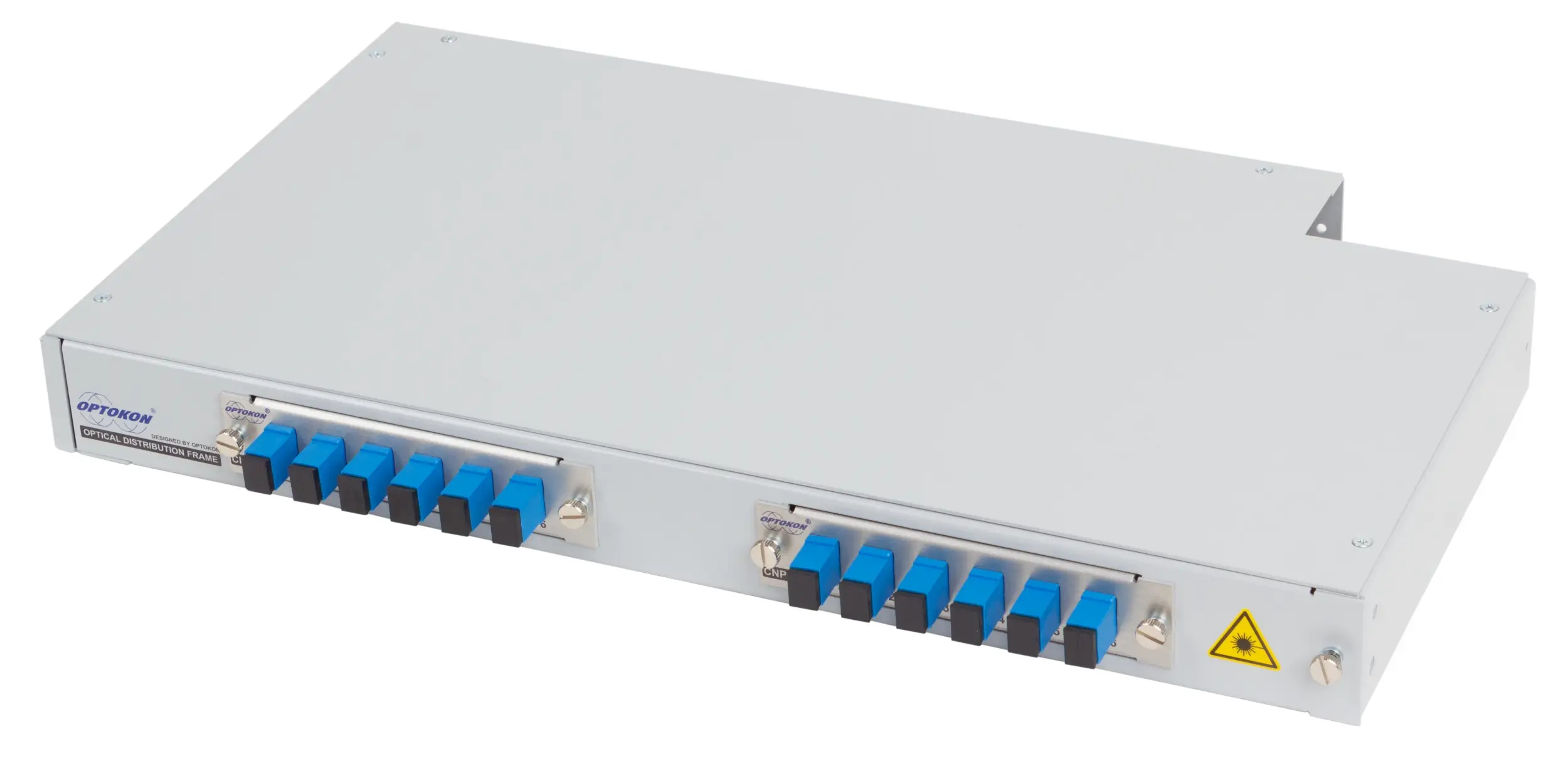

MCNP – алюмінієва поворотно-висувна панель 19” ODF

MCNP – це оптична комутаційна панель (ODF) для монтажу в стійку, призначена для зрощування та термінації оптичних кабелів за допомогою пігтейлів, попередньо оконцьованих кабелів або польових конекторів. Корпус виготовлений з , що забезпечує дуже малу вагу, високу міцність та відмінну корозійну стійкість, а також зменшує витрати на транспортування та спрощує монтаж.

Вхідні кабелі фіксуються на задній панелі, а поворотна (twisting) полиця може бути оснащена тримачем касет зрощування або обмежувачами радіуса згину для організації надлишку волокна. Це захищає оптичні волокна від пошкоджень до їх введення в адаптери. Конструкція особливо зручна для застосування в умовах обмеженого простору, у тому числі в шафах та корпусах обладнання.

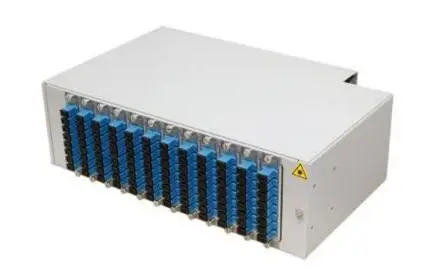

MCNP підтримує до 96 волокон (розширені версії) на 1U та до 192 волокон у 3U, має знімні/змінні фронтальні панелі для найпоширеніших типів адаптерів (SC, LC, FC, E2000, ST тощо), поставляється з опцією утримувача мікротрубок для FTTH, передбачає розвантаження від натягу та заземлення кабелів і відповідає вимогам монтажу в сейсмонебезпечних зонах (пройдені випробування за ASME).

Завдяки поєднанню компактності, малої ваги та модульної конструкції панель MCNP є відмінним вибором для операторських вузлів, дата-центрів, промислових мереж та об’єктів критичної інфраструктури, включно з атомною енергетикою.

Основні особливості

• Зрощування та термінація оптичних кабелів в одному корпусі.
• Поворотна полиця для зручної укладки волокон та доступу до з’єднань.
• Версії зі стандартною, розширеною та вертикальною фронтальною панеллю (до 3 панелей CNPM на 1U).
• Варіанти фронтальних панелей з кутовим (≈55°) встановленням адаптерів – зручніше підключення патчкордів.
• Місткість до 48 волокон в 1U (стандартні версії) та до 192 волокон (3U, вертикальні/extended).
• Сумісність з касетами зрощування (splice trays) та пігтейлами.
• Алюмінієвий корпус – низька вага, висока міцність та зниження транспортних витрат.
• Ступінь захисту IP20.
• Розвантаження кабеля від натягу та опція заземлення.
• Тримач мікротрубок для використання в FTTH-мережах.
• Пройдені сейсмічні випробування згідно з ASME; допущена до застосування в системах АЕС.
• Порошкове покриття світло-сірого кольору (RAL 9006, RAL 7038).

Технічні характеристики

Сумісні аксесуари (опція)

• Касети зрощування KNS (до 12 зварок на касету).
• Фронтальні панелі-адаптерні CNPM (SC, LC, FC, E2000, ST, MU тощо).
• Тримачі мікротрубок для FTTH.
• Комплект заземлення та елементи розвантаження кабелю від натягу.
