Промисловий 1-портовий 10/100/1000T + 1-портовий 100/1000/2500X SFP керований медіаконвертер - IGT-900-1T1S

Найкращий керований медіаконвертер для роботи в суворих умовах

PLANET IGT-900-1T1S — повністю керований промисловий гігабітний медіаконвертер для складних умов експлуатації. Він оснащений одним мідним портом 10/100/1000 Мбіт/с, одним SFP-портом 100/1000/2500BASE-X та системою резервованого живлення у міцному, але компактному корпусі IP30. Пристрій стабільно працює в широкому температурному діапазоні -40…+75 °C, тому може встановлюватися практично в будь-якому «важкому» середовищі. Завдяки тонкому корпусу він не потребує багато місця для монтажу. Медіаконвертер/комутатор має зручні, але водночас розширені інтерфейси керування IPv6/IPv4, широкий набір функцій комутації L2/L4 і підтримку статичної маршрутизації рівня 3. Передбачено монтаж на DIN-рейку або на стіну для ефективного використання простору шафи. Наявність SFP-слота дозволяє гнучко збільшувати дальність з’єднання.

Розширені інтелектуальні можливості керування

IGT-900-1T1S підтримує auto MDI/MDI-X на мідному TP-порті та має вбудовану функцію Link Fault Pass-through (LFP). LFP включає механізми Link Loss Carry Forward (LLCF) та Link Loss Return (LLR), які дозволяють миттєво сповіщати адміністраторів про проблеми на лінії та забезпечують ефективний контроль стану мережі.

• LLCF: якщо пристрій, підключений до конвертера по TP-лінії, втрачає лінк, оптичний порт пристрою розриває з’єднання передачі.
• LLR: якщо пристрій, підключений по оптичній лінії, втрачає лінк, оптичний порт пристрою розриває з’єднання передачі.

Завдяки цьому IGT-900-1T1S суттєво полегшує адміністраторам ефективне керування мережею.

Кіберзахищена мережа для мінімізації ризиків

Серія IGT-900 оснащена розширеними засобами кібербезпеки для протидії кіберзагрозам і атакам. Підтримуються протоколи SSHv2, TLSv1.2 та SNMPv3, що забезпечують надійний захист від сучасних загроз. Виконуючи роль ключової точки передачі даних до критично важливого обладнання в бізнес-мережі, рішення серії IGT-900 захищає керування та підсилює безпеку мережі критичних сервісів без додаткових витрат на впровадження.

Резервоване кільце та швидке відновлення для критичних мереж

Серія IGT-900 підтримує технологію резервованого кільця та має потужні механізми швидкого самовідновлення для запобігання перервам у зв’язку й зовнішнім втручанням. Пристрій інтегрує ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree (802.1s MSTP) і резервоване живлення в промислові мережі автоматизації, підвищуючи надійність та безвідмовність роботи у складних виробничих умовах. У простій кільцевій топології час відновлення каналу може становити до 10 мс.

Сповіщення про події через SMTP / SNMP Trap

Серія IGT-900 підтримує функцію сповіщення про події, що допомагає діагностувати нештатні ситуації — зокрема обрив мережевого з’єднання або реакції на перезавантаження пристрою.

Ефективне аварійне сповіщення для кращого захисту

Серія IGT-900 підтримує функцію Fault Alarm, яка повідомляє користувачів про несправності у комутаторах/медіаконвертерах. Завдяки цьому не потрібно витрачати час на пошук проблемної ділянки — рішення допомагає заощадити час і людські ресурси.

Потужні можливості рівня 2

Серія IGT-900 підтримує розширені функції керування комутатором рівня 2: 802.1Q VLAN, Q-in-Q VLAN, Private VLAN, MSTP, QoS рівнів 2–4, контроль пропускної здатності, IGMP snooping та MLD snooping. Також можливе агрегування портів для створення високошвидкісного транку з підтримкою відмовостійкості (fail-over).

Ефективне керування

Для зручного адміністрування серія IGT-900 оснащена інтерфейсами керування CLI, Web GUI та SNMP.

Інтегрований веб-інтерфейс забезпечує просте, незалежне від платформи налаштування та керування.

Для текстового керування доступні Telnet/SSH.

Для стандартних систем моніторингу доступне підключення SNMPv3, яке шифрує вміст пакетів у кожній сесії для безпечного віддаленого керування.

Потужна мережна безпека

Серія IGT-900 пропонує комплексні списки контролю доступу ACL (L2–L4) для посилення безпеки на периферії. Можна обмежувати доступ, блокуючи пакети за IP-адресами джерела/призначення, TCP/UDP-портами або типовими мережевими застосунками. Також реалізовано механізми автентифікації 802.1X (портова) та MAC-орієнтована автентифікація користувачів/пристроїв. Функція Private VLAN запобігає обміну трафіком між edge-портами для захисту приватності.

Розширений захист IP-мережі

Серія IGT-900 також підтримує DHCP Snooping, IP Source Guard та Dynamic ARP Inspection для запобігання атакам типу IP snooping та відкидання ARP-пакетів із некоректними відповідностями MAC↔IP. Це дозволяє швидше й простіше будувати високозахищені корпоративні мережі.

Інтелектуальна діагностика SFP

Серія IGT-900 підтримує функцію SFP-DDM (цифровий діагностичний моніторинг), яка допомагає адміністраторам відстежувати в реальному часі параметри SFP-трансиверів: оптичну потужність на виході/вході, температуру, струм зміщення лазера та напругу живлення трансивера.

Протокол часу IEEE 1588 для промислових обчислювальних мереж

Серія IGT-900 ідеально підходить для телеком- і Carrier Ethernet-застосувань, підтримуючи доставку сервісів MEF та рішення «timing over packet» для IEEE 1588 і синхронного Ethernet.

Modbus TCP — гнучке мережеве підключення для фабричної автоматизації

Завдяки підтримці протоколу Modbus TCP/IP серія IGT-900 легко інтегрується з системами SCADA, HMI та іншими системами збору даних на виробництві. Це дозволяє віддалено контролювати робочі параметри промислового Ethernet-комутатора, інформацію про порти та стан зв’язку, спрощуючи моніторинг і технічне обслуговування всієї фабрики.

Застосування

Застосування в умовах суворого середовища

Серія PLANET IGT-900 забезпечує гігабітну швидкість на всіх портах і має високий рівень надійності та безпеки для безперервної роботи в жорстких умовах: у транспортній інфраструктурі, на виробництвах, на відкритому повітрі та в місцях із надзвичайно низькими або високими температурами. Крім того, серія IGT-900 сумісна з SFP-трансиверами 100 Мбіт/с, 1 Гбіт/с та 2.5 Гбіт/с, забезпечуючи стабільне далекобійне підключення та гнучке розгортання промислових мереж.

Оптичні підключення для розширення дальності мережі

SFP-слоти серії IGT-900 підтримують двошвидкісний режим завдяки сумісності з модулями 100BASE-FX та 1000/2500BASE-SX/LX (SFP). Адміністратор може гнучко обирати трансивер не лише за дальністю, а й за потрібною швидкістю. Дальність може збільшуватися від 550 м до 2 км (багатомодове волокно) та до 10/20/40/60/80/120 км (одномодове або WDM-волокно). Рішення добре підходить для корпоративних дата-центрів і розподільчих мереж.

Ключові особливості

Фізичні порти

• 1 порт 10/100/1000BASE-T Gigabit Ethernet RJ45
• 1 порт 100/1000/2500BASE-X SFP з автодетекцією типу SFP-трансивера

Промислові протоколи

• Modbus TCP для моніторингу в реальному часі у системі SCADA
• IEEE 1588v2 PTP (Precision Time Protocol), режим transparent clock

Корпус і монтаж

• Металевий корпус IP30
• Монтаж на DIN-рейку або на стіну
• 24V AC, 9–48V DC, резервоване живлення із захистом від переполюсовки
• Захист Ethernet від ESD до 6KV DC
• Робоча температура: -40…+75 °C

Функції маршрутизації L3

• Підтримка до 32 статичних маршрутів і сумаризації маршрутів
• Інтерфейс маршрутизації з режимом маршрутизації «per VLAN»

Функції рівня 2

• Підтримка Storm Control (Broadcast/Multicast/Unicast)
• Підтримка VLAN:
  • IEEE 802.1Q tagged VLAN
  • Provider bridging (Q-in-Q, IEEE 802.1ad)
  • Private VLAN Edge (PVE)
  • Port Isolation
  • MAC-based VLAN
  • IP Subnet-based VLAN
  • Protocol-based VLAN
  • VLAN Translation
  • Voice VLAN
  • GVRP
• Підтримка Spanning Tree:
  • IEEE 802.1D STP
  • IEEE 802.1w RSTP
  • IEEE 802.1s MSTP (spanning tree по VLAN)
  • BPDU Filtering / BPDU Guard
• Підтримка дзеркалювання портів (many-to-1) та моніторингу вхідного/вихідного трафіку
• Захист від петель (loop protection)
• Підтримка ERPS (Ethernet Ring Protection Switching)
• Сумісність із Cisco UDLD (Uni-directional Link Detection)
• LLDP
• IEEE 802.3ah OAM

Link Fault Pass-through (LFP)

• IGT-900-1T1S підтримує одну групу LFP: (TP Port 1 та SFP Port 2).
• IGT-900-2T2S підтримує дві групи LFP: (TP Port 1 та SFP Port 3; TP Port 2 та SFP Port 4).

QoS

• Ingress Shaper та Egress Rate Limit — контроль смуги на порт
• 8 черг пріоритизації на всіх портах
• Класифікація трафіку: IEEE 802.1p CoS, IP TOS/DSCP/IP precedence, TCP/UDP порти, типові застосунки
• Strict priority та WRR
• Підтримка QoS і контролю In/Out bandwidth на кожному порту
• Traffic policing на портах
• DSCP remarking

Multicast

• IPv4 IGMP snooping v1/v2/v3
• IPv6 MLD snooping v1/v2
• Підтримка Querier mode
• Фільтрація IGMP/MLD по портах
• MVR (Multicast VLAN Registration)

Безпека

• Аутентифікація:
  • IEEE 802.1X (портова) / MAC-based
  • Вбудований RADIUS-клієнт
  • TACACS+ аутентифікація
  • RADIUS/TACACS+ аутентифікація доступу
  • Guest VLAN для підключення клієнтів у обмежений VLAN
• ACL: IP-based та MAC-based
• Прив’язка Source MAC/IP
• DHCP Snooping
• Dynamic ARP Inspection
• IP Source Guard
• Керування доступом за IP для захисту від несанкціонованого доступу

Керування

• Dual stack керування IPv4/IPv6
• Інтерфейси керування:
  • Web-інтерфейс
  • Telnet (CLI)
  • SNMP v1/v2c
  • Безпечний доступ: SSHv2, TLSv1.2, SNMP v3
• SNMP: 4 групи RMON (history/statistics/alarms/events), SNMP trap Link Up/Down
• IPv6 керування IP/NTP/DNS
• Вбудований TFTP-клієнт
• BOOTP/DHCP для призначення IP
• Обслуговування системи:
  • Оновлення ПЗ через HTTP
  • Reset: перезавантаження або скидання до заводських налаштувань
  • Dual Images
• DHCP Relay та DHCP Option82
• DHCP Server
• Рівні привілеїв користувачів
• NTP
• UPnP
• Діагностика:
  • ICMPv6/ICMPv4 Remote Ping
  • Діагностика кабелю (Cable Diagnostic)
  • SFP-DDM
• SMTP, Syslog та SNMP trap віддалені оповіщення
• Локальний системний журнал
• PLANET Smart Discovery Utility
• PLANET NMS та CloudViewer для керування розгортанням

Технічні характеристики

Апаратні характеристики

• Мідний порт: 1× 10/100/1000BASE-T RJ45 (auto MDI/MDI-X)
• Оптичний порт: 1× 100/1000/2500BASE-X SFP (Port-2)
• RAM: 128MB
• Flash: 64MB
• Кнопка Reset: < 5 с — перезавантаження; > 5 с — заводські налаштування
• Захист від ESD: 6KV DC
• Корпус: алюмінієвий IP30
• Монтаж: DIN-рейка або настінний

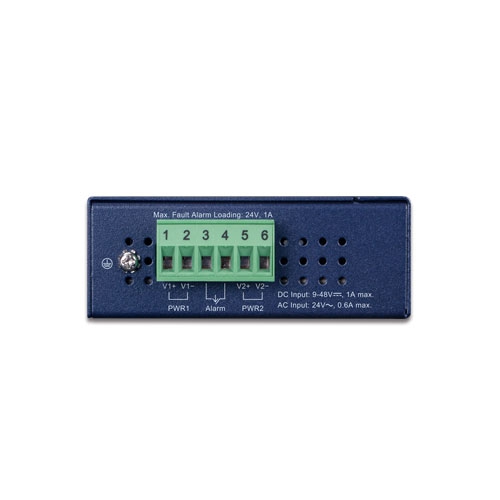

• Роз’єм живлення: знімний 6-контактний клемник (Power1 / Alarm / Power2)
• Аварійний вихід: реле живлення, 1A @ 24V DC
• Габарити (Ш×Г×В): 32 × 87.8 × 135 мм
• Вага: 273 г
• Живлення: два входи 9–48V DC або 24V AC
• Споживання: AC — до 8 Вт; DC — до 4.6 Вт (за повного навантаження Ethernet)

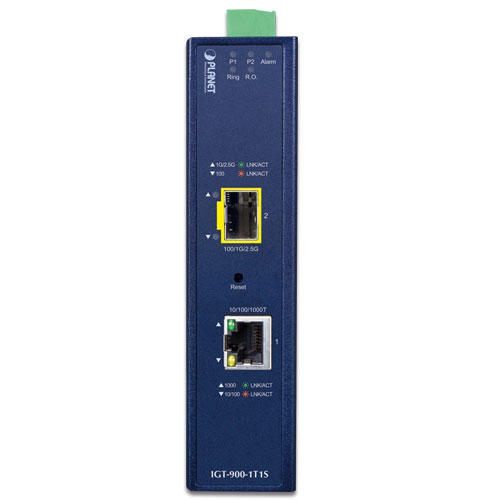

Індикатори LED

• Система: Power 1 (зелений), Power 2 (зелений), Fault Alarm (червоний), Ring (зелений), Ring Owner (зелений)
• RJ45: 1000 LNK/ACT (зелений), 10/100 LNK/ACT (жовтий)
• SFP: 10/100 LNK/ACT (жовтий), 1G/2.5G LNK/ACT (зелений)

Комутація

• Архітектура: Store-and-Forward
• Комутаційна матриця: 7Gbps (non-blocking)
• Продуктивність: 5.21Mpps @ 64 bytes
• Таблиця MAC: 4K записів (автоматичне навчання й старіння)
• Буфер: 4Mbits
• Flow control: IEEE 802.3x (full duplex) / back pressure (half duplex)
• Jumbo Frame: 9K bytes

Функції L3

• IP-інтерфейси: до 8 VLAN-інтерфейсів
• Таблиця маршрутизації: до 32 записів
• Протоколи: статична маршрутизація IPv4/IPv6 (software)

Стандарти та середовище

• Відповідність: FCC Part 15 Class A, CE
• Випробування: IEC60068-2-32 (падіння), IEC60068-2-27 (удар), IEC60068-2-6 (вібрація)
• Робоча температура: -40…+75 °C
• Температура зберігання: -40…+85 °C
• Вологість: 5–95% (без конденсації)
