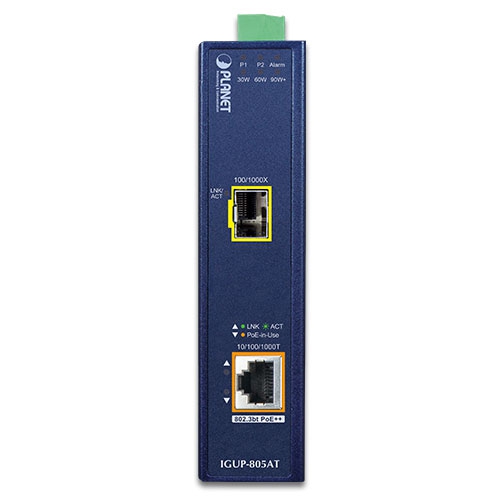

Промисловий 100/1000X SFP на 10/100/1000T 802.3bt PoE++ медіаконвертер - IGUP-805AT

Промисловий гігабітний медіаконвертер з PoE++ для передавання даних і живлення на великі відстані

Промисловий гігабітний медіаконвертер PLANET IGUP-805AT поєднує перетворення середовища Ethernet (з 1000BASE-X у 10/100/1000BASE-T) з функцією інжектора 802.3bt Power over Ethernet Plus Plus (PoE++), забезпечуючи подачу живлення потужністю до 95 Вт та високошвидкісну передачу даних до PD-пристроїв (powered devices), встановлених у віддалених місцях, де потрібне стабільне та надійне живлення. Оптичний uplink-порт 1000BASE-X забезпечує далекобійну, швидку та стабільну передачу даних до віддаленої магістральної мережі. Зручна система живлення IGUP-805AT підтримує два входи 12~54V DC для резервування живлення та підвищеної експлуатаційної гнучкості.

Завдяки робочому температурному діапазону -40…+75 °C та міцному корпусу IP30 IGUP-805AT може встановлюватися практично в будь-яких складних промислових умовах.

Оптоволоконне підключення для розширення мережі

Максимальна відстань між PoE-обладнанням PSE та PD по мідному Ethernet-кабелю становить 100 метрів. Для збільшення дальності розгортання PoE мережі IGUP-805AT оснащений оптоволоконним інтерфейсом. Типи оптичних інтерфейсів IGUP-805AT:

• 1 SFP-порт з підтримкою модулів 100BASE-FX / 1000BASE-X (одномодових та багатомодових) з дальністю передачі до 120 км (залежно від SFP-модуля)

Навіть при передачі на великі відстані по оптоволокну IGUP-805AT зберігає швидкість до 1000 Мбіт/с. Пристрій працює за високопродуктивним механізмом Store-and-Forward та запобігає втраті пакетів завдяки керуванню потоком IEEE 802.3x. Також він може миттєво сповіщати адміністратора про проблеми з лінком та допомагати ефективно контролювати споживання живлення в мережі.

Plug & Play рішення з високою потужністю PoE++

Відповідаючи стандарту IEEE 802.3bt PoE++, IGUP-805AT забезпечує вихідну потужність PoE до 95 Вт, що майже втричі перевищує можливості стандарту 802.3at. Завдяки функції Legacy, яка задається DIP-перемикачем, пристрій сумісний зі стандартами 802.3af/at, дозволяючи одночасно використовувати стандартні та високопотужні PoE-пристрої без програмного налаштування. Передача даних і живлення через один пристрій зменшує кількість кабелів та усуває потребу в окремих розетках у важкодоступних місцях.

Інтерактивна діагностика мережі

IGUP-805AT підтримує функцію LFPP (Link Fault Passthrough PoE Control), яка активується DIP-перемикачем. У разі втрати оптоволоконного з’єднання PoE-порт автоматично вимикається. Це дозволяє миттєво сповістити адміністратора про несправність і забезпечити ефективний моніторинг віддаленої мережі.

Зручна та надійна система живлення

Для забезпечення роботи PoE++ (802.3bt) з поширеними джерелами живлення 12–48V DC, що використовуються в транспортних і промислових системах, IGUP-805AT застосовує технологію підвищення напруги 12–48V DC → 54V. Це усуває потребу у спеціалізованих блоках живлення. Широкий діапазон вхідної напруги робить пристрій придатним для глобального використання та систем з резервним живленням.

Промисловий захищений дизайн для PoE-мереж

IGUP-805AT розроблений із використанням зносостійких компонентів і міцного корпусу для стабільної роботи в умовах підвищених електричних завад та складного клімату — на виробничих майданчиках, у транспортних шафах керування тощо. Компактний металевий корпус IP30 підтримує монтаж на DIN-рейку або на стіну, забезпечуючи ефективне використання простору. Пристрій ідеально підходить для розгортання PoE-точок доступу, IP-камер та IP-телефонів у кампусах, громадських зонах та промислових об’єктах.

Застосування

Гнучке та зручне PoE-розгортання з гігабітним SFP-оптичним подовженням

У місцях, де складно забезпечити живлення від електромережі, IGUP-805AT надає просте та ефективне рішення для подачі живлення на мережеве обладнання: поворотні PTZ IP-камери, швидкісні купольні камери, сенсорні VoIP-телефони, багатоканальні точки доступу Wi-Fi (IEEE 802.11a/b/g/n/ac) та інші пристрої, яким потрібна підвищена потужність для стабільної роботи. Користувачі можуть гнучко встановлювати IP-камери, точки доступу та інше обладнання стандартів IEEE 802.3bt/at/af у громадських місцях — на вокзалах, автомагістралях, в аеропортах і кампусах — для задач відеоспостереження та бездротового роумінгу.

Ключові особливості

Фізичні порти

• 1 × 10/100/1000BASE-T (RJ45) з підтримкою IEEE 802.3bt PoE++
• 1 × SFP-порт з підтримкою двошвидкісних трансиверів 100BASE-FX / 1000BASE-X

Power over Ethernet (PoE)

• Відповідність стандарту IEEE 802.3bt PoE++ Type-4 (PSE)
• Сумісність з IEEE 802.3at / IEEE 802.3af (PoE+ / PoE)
• Живлення 1 пристрою IEEE 802.3bt/at/af (PD)
• Потужність PoE до 95 Вт на PoE-порту
• Подача живлення DC 54V через Ethernet-кабель
• Автоматичне визначення типу PD та захист від помилкового підключення
• Дистанційна подача живлення до 100 м

Функції рівня 2

• Автоузгодження 10/100 Мбіт/с half/full duplex та 1000 Мбіт/с full duplex на RJ45
• Захист від втрати пакетів: Back Pressure (half-duplex) та IEEE 802.3x Pause Frame (full-duplex)

Апаратна частина

• LED-індикація:
  • System: Power 1, Power 2, Alarm, використання PoE
  • Fiber: LNK/ACT
  • RJ45: LNK/ACT, PoE active
• DIP-перемикач 1: LFPP (Link Fault Passthrough PoE Control) Увімк./Вимк.
• DIP-перемикач 2: вибір режиму PoE (Legacy / BT)

Промисловий корпус та монтаж

• Металевий корпус IP30
• Монтаж: DIN-рейка, настінний або боковий настінний

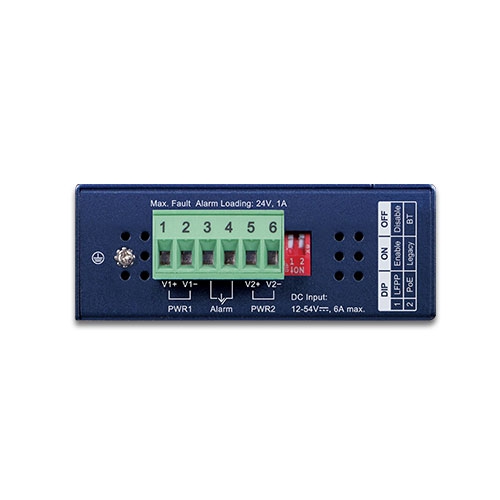

• Живлення 12–54V DC з резервуванням та захистом від зворотної полярності
• Захист Ethernet від ESD: 6000 VDC
• Робоча температура: −40…+75 °C
