4-Port Ethernet over VDSL2 Bridge (Profile 30a)
100/100 Мбіт/с (вниз/вгору), високопродуктивне рішення Ethernet over VDSL

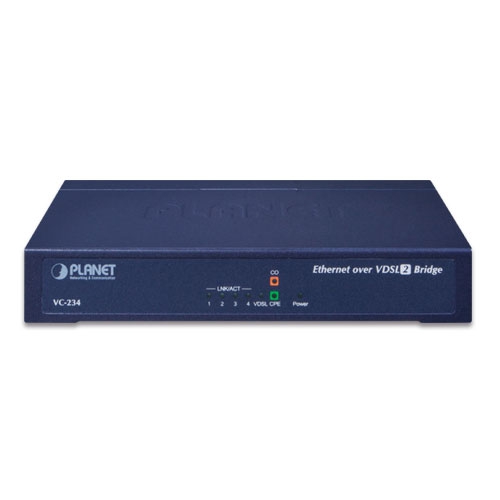

PLANET VC-234 — це високопродуктивний міст Ethernet-over-VDSL2. Він створений на основі двох ключових мережевих технологій — Ethernet та VDSL2 (Digital Subscriber Line другого покоління з дуже високою швидкістю). Технологія VDSL2 забезпечує максимально можливу швидкість передачі даних по наявних мідних телефонних лініях без необхідності їх заміни. VC-234 підтримує симетричну швидкість до 100/100 Мбіт/с на дистанції 300 м та 20/4 Мбіт/с на довжині до 1,4 км.
Використання наявних мідних телефонних ліній
VC-234 — це також міст Long Reach Ethernet (LRE), що має чотири Ethernet-порти RJ-45 та два порти RJ-11, один з яких використовується для підключення VDSL, а інший — для голосового сервісу POTS. Вбудований спліттер дозволяє одночасно передавати голос і дані однією телефонною лінією без потреби її заміни. Просто підключіть VC-234 до наявної телефонної розетки RJ-11 — і ви отримаєте високошвидкісну VDSL2-мережу. VC-234 ідеально підходить як розширювач Ethernet у вже наявних мережах.
Високошвидкісний зв’язок для ISP та Triple-Play сервісів
VC-234 забезпечує достатню пропускну здатність для роботи послуг «потрійної гри» — мультимедіа, телефонії та Інтернету. Завдяки симетричній швидкості 100/100 Мбіт/с міст легко підтримує VoD (відео за запитом), VoIP, відеодзвінки, IPTV, віддалене навчання та інші сучасні сервіси.
Просте та гнучке встановлення
Міст Ethernet-over-VDSL2 підтримує Plug-and-Play та повну сумісність з усіма мережевими протоколами. Стан роботи кожного порту та всього пристрою можна контролювати за допомогою LED-індикаторів. VC-234 підтримує режими CPE (клієнтський) та CO (центральний), що перемикаються DIP-перемикачем. Для з’єднання точка-точка одна сторона повинна працювати як CO, інша — як CPE.
Висока якість симетричної та асиметричної передачі
VC-234 підтримує симетричний план частот, що забезпечує високу якість передачі на коротких дистанціях, особливо у режимі CO. У режимі профілю 17a пристрій забезпечує довгу дистанцію передачі з високою продуктивністю, а в режимі 30a — максимальну швидкість на коротких відстанях.
Високопродуктивне рішення VDSL2
Застосування
Подовження Ethernet
Два пристрої VC-234 можуть працювати у зв’язці «точка-точка» для подовження Ethernet через наявні телефонні дроти. Використовуючи лише одну пару мідних проводів AWG-24, можна отримати до 100/100 Мбіт/с. Голосовий зв’язок працює паралельно з даними.
Рішення для MDU / MTU / готелів
VC-234 забезпечує швидке та економічне розгортання високошвидкісного доступу в багатоквартирних будинках, бізнес-центрах, готелях та лікарнях без прокладання нових кабелів. Швидкість до 100/100 Мбіт/с дозволяє легко впроваджувати VoD, IP-телефонію та сучасні широкосмугові сервіси.
Остання миля у FTTx-інфраструктурі
VC-234 ідеально підходить для FTTx-проєктів (FTTB, FTTC, FTTN). Він дозволяє використовувати вже існуючу телефонну проводку для передачі VDSL2 від вузла провайдера до квартири чи офісу. Порти 10/100Мбіт/с можна напряму підключати до ПК, комутаторів чи маршрутизаторів.
Ключові особливості
- Доступне рішення мосту VDSL2 з профілями 17a/30a у режимах CO/CPE
- CO/CPE вибирається через DIP-перемикач
- Симетричний план частот для високоякісної передачі
- Підтримка IEEE 802.3, 10Base-T, 802.3u, 100Base-TX, 802.3x
- Кодування DMT (Discrete Multi-Tone)
- Підтримка Flow Control
- Вбудований POTS-спліттер
- 2 х RJ-11 (VDSL + POTS)
- Одночасна передача голосу та даних
- 4 порти 10/100 Мбіт/с з Auto-Negotiation і Auto-MDI/MDI-X
- Підтримка Jumbo-фреймів до 1536 байт, IEEE 802.1Q VLAN Transparent
- IGMP Snooping для мультимедіа
- Просте встановлення Plug-and-Play
- Вибір профілю та SNR через DIP
- LED-індикатори діагностики
Специфікації
| Апаратні характеристики | |
|---|---|

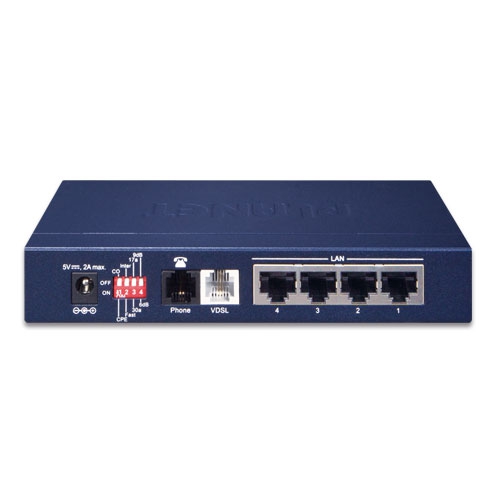

| Порти | 10/100Base-TX: 4 × RJ-45 VDSL: 1 × RJ-11 PHONE: 1 × RJ-11 (вбудований спліттер) |
| DIP-перемикачі | 4-позиційний DIP |
| Функціональність | • Режим CO / CPE • Вибір Fast / Interleaved • Вибір профілю 17a / 30a • Вибір SNR |
| Кодування | • VDSL-DMT • ITU-T G.993.1 / G.997.1 / G.993.2 |
| LED-індикатори | • Power • 4 × VDSL • 4 × 10/100Base-TX |
| Кабелювання | Ethernet: Cat3/4/5 до 100 м VDSL: телефонна лінія AWG24 до 1,4 км |
| Продуктивність* | Профіль 17a 300 м –> 99/70 Мбіт/с 400 м –> 99/60 Мбіт/с 600 м –> 90/45 Мбіт/с 800 м –> 50/28 Мбіт/с 1000 м –> 40/12 Мбіт/с 1200 м –> 20/7 Мбіт/с 1400 м –> 20/4 Мбіт/с Профіль 30a 300 м –> 100/100 Мбіт/с 400 м –> 90/90 Мбіт/с 600 м –> 69/55 Мбіт/с 800 м –> 48/9 Мбіт/с |
| Живлення | 5V DC, 2A |
| Споживання | 7.2 W / 24 BTU |
| Габарити | 154.6 × 86 × 26.3 мм |
| Вага | 368 г |
| Умови експлуатації | |
| Робота | 0–50°C, 10–90% без конденсації |
| Зберігання | -10–70°C, 10–90% без конденсації |
| Специфікації комутатора | |
| Архітектура | Store-and-Forward |
| MAC-таблиця | 2K записів |
| Flow Control | Back-pressure / IEEE 802.3x |
| Switch Fabric | 0.8 Gbps |
| Пропускна здатність | 0.59 Mpps |
| Відповідність стандартам | |
| Регуляторні норми | FCC Part 15 Class A, CE |
| Стандарти | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX ITU-T G.993.1 / G.997.1 / G.993.2 |
* Реальна швидкість залежить від якості телефонних ліній та умов середовища.
