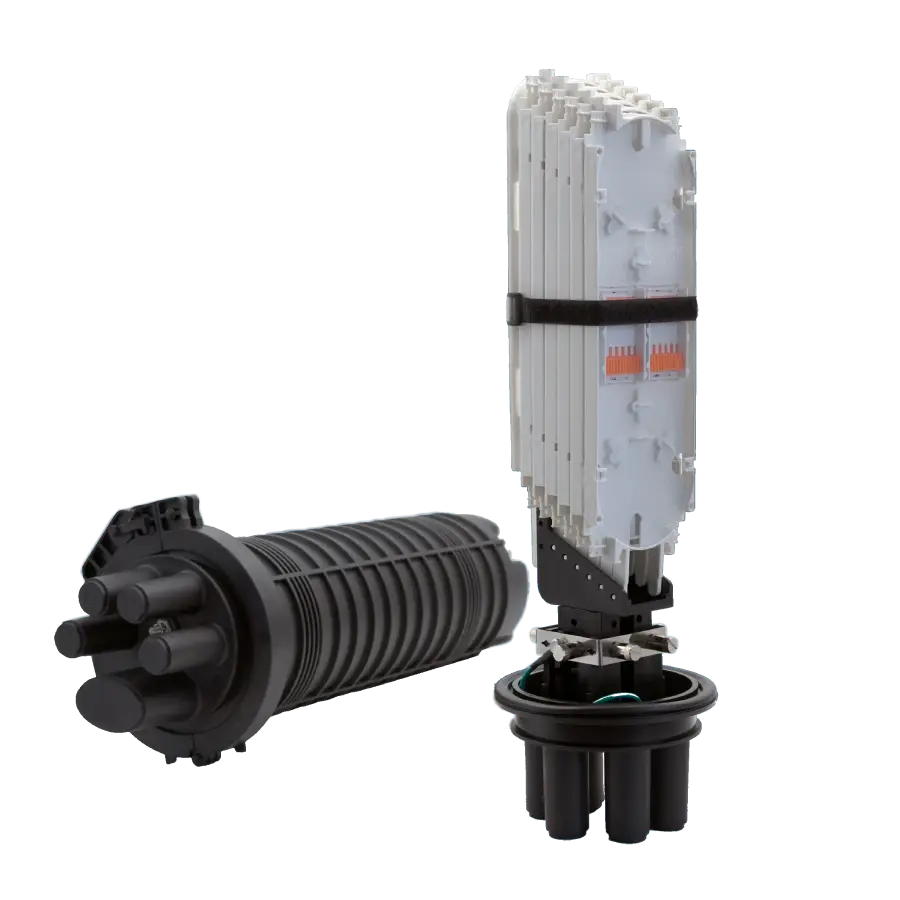

FOC-D5-144-HS купольная оптическая муфта до 144 волокон, 5 кабельных вводов
Модификация
Выберите модификацию
Обзор
Купольная оптическая муфта FOC-D5-144-HS для магистральных и распределительных волоконно-оптических сетей
FOC-D5-144-HS — герметичная купольная оптическая муфта, предназначенная для сварки, разветвления и долговременной защиты волоконно-оптических кабелей. Используется при строительстве сетей FTTx, GPON, EPON, Metro Ethernet, магистральных и распределительных ВОЛС.
Муфта оснащена пятью кабельными вводами (четыре круглых и один овальный), что позволяет организовывать магистральные и ответвительные соединения кабелей. Корпус изготовлен из прочного ABS-пластика, устойчивого к ультрафиолетовому излучению, атмосферным воздействиям и механическим нагрузкам.
Кабельные вводы герметизируются термоусаживаемыми трубками, а корпус уплотняется силиконовым кольцом. Конструкция допускает многократное открытие без замены уплотнителей, что значительно упрощает модернизацию и техническое обслуживание сети.

Преимущества
- Вместимость до 144 сварных соединений оптических волокон
- 5 кабельных вводов (4 круглых + 1 овальный)
- До 6 кассет по 24 сварных соединения
- Многократное открытие без замены уплотнителей
- Корпус из ударопрочного ABS-пластика
- Термоусаживаемая герметизация кабельных вводов
- Силиконовое уплотнение корпуса
- Монтаж на опорах или стенах
- Надёжная защита от влаги, пыли и внешних воздействий
- Предназначена для наружной эксплуатации
Области применения
- Сети FTTx
- GPON / EPON
- Metro Ethernet
- Магистральные волоконно-оптические линии связи
- Распределительные узлы операторов связи
- Промышленные сети передачи данных
- Энергетическая и транспортная инфраструктура

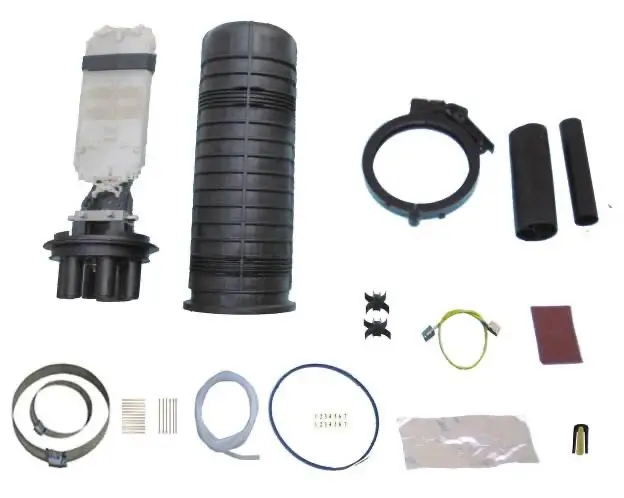

Комплект поставки
- Оптическая муфта
- Кассеты для сварки волокон
- Термоусаживаемые трубки для герметизации кабельных вводов
- Термоусаживаемые гильзы для сварки волокон (в зависимости от комплектации)
- PVC-трубки для укладки волокон
- Нейлоновые стяжки
- Комплект уплотнителей
- Монтажный кронштейн для подвесной или настенной установки
- Комплект заземления
- Маркировочные наклейки
- Комплект крепежа
Технические характеристики
| Основные характеристики | |
|---|---|
| Артикул | FOC-D5-144-HS |
| Тип | Купольная оптическая муфта |
| Тип герметизации кабельных вводов | Термоусаживаемые трубки |
| Материал корпуса | ABS-пластик |
| Герметизация корпуса | Силиконовое уплотнительное кольцо |
| Способ установки | Подвесной или настенный монтаж |
| Количество кабельных вводов | 5 (4 круглых + 1 овальный) |
| Допустимый диаметр кабеля | 7–22 мм |
| Максимальное количество кассет | 6 |
| Вместимость одной кассеты | 24 сварных соединения |
| Максимальная вместимость | 144 оптических волокна |
| Тип волокна | Одномодовое или многомодовое |
| Габаритные размеры | Ø210 × 540 мм |
| Масса | 3,5 кг |
| Условия эксплуатации | Внутренняя и наружная установка |
| Температура хранения | -40…+60 °C |
| Возможность повторного открытия | Да, без замены уплотнителей |
Особенности конструкции
Конструкция FOC-D5-144-HS обеспечивает удобный доступ к кассетам со сварными соединениями, надежную фиксацию кабелей и аккуратную укладку запаса оптических волокон. Силиконовое уплотнение корпуса позволяет многократно открывать муфту без потери герметичности, а термоусаживаемая герметизация кабельных вводов обеспечивает высокий уровень защиты от влаги, пыли и неблагоприятных погодных условий. Муфта предназначена для длительной эксплуатации в операторских и корпоративных волоконно-оптических сетях.
