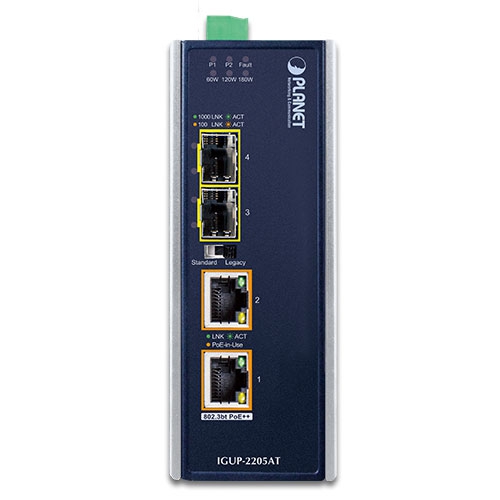

Промышленный 2-портовый 100/1000X SFP к 2-портовому 10/100/1000T 802.3bt PoE++ медиаконвертер

PLANET IGUP-2205AT — это промышленный гигабитный медиаконвертер, который сочетает преобразование Ethernet-среды (с 100/1000BASE-X в 10/100/1000BASE-T) с функцией инжектора 802.3bt Power over Ethernet Plus Plus (PoE++). Устройство обеспечивает до 190 Вт суммарной выходной мощности PoE на два порта и высокую скорость передачи данных для PD-устройств (питаемых устройств), установленных в удалённых местах, где требуется стабильное и надёжное электропитание. Волоконно-оптические uplink-порты 100/1000BASE-X обеспечивают передачу данных на большие расстояния с высокой скоростью и стабильностью к удалённой магистральной сети. Удобная система питания IGUP-2205AT поддерживает два входа питания 12~56 В DC для резервирования и гибкости эксплуатации.

Благодаря работе в температурном диапазоне -40…+75 °C и прочному корпусу класса IP30, IGUP-2205AT может устанавливаться практически в любой сложной промышленной среде.

Поддержка волоконно-оптических соединений для расширения сети

Максимальное расстояние между PoE-оборудованием PSE и PD по медному Ethernet-кабелю составляет 100 метров. Для увеличения дальности развертывания PoE IGUP-2205AT оснащён волоконно-оптическими интерфейсами для работы на значительно больших расстояниях.

• Два SFP-слота с поддержкой модулей 100BASE-FX / 1000BASE-X (мультимодовых и одномодовых) с дальностью передачи до 120 км (в зависимости от используемого SFP-модуля)

Даже при большой длине оптоволоконной линии IGUP-2205AT сохраняет скорость передачи до 1000 Мбит/с. Устройство работает по высокопроизводительной архитектуре Store-and-Forward и предотвращает потери пакетов благодаря управлению потоком IEEE 802.3x. Также оно способно оперативно уведомлять администратора о проблемах линии связи и помогает эффективно контролировать энергопотребление сети.

Plug and Play решение с высокой мощностью PoE

Соответствуя стандарту IEEE 802.3bt PoE++, IGUP-2205AT обеспечивает до 95 Вт PoE-питания на порт, что в три раза превышает возможности стандарта 802.3at. Благодаря режиму Legacy, настраиваемому DIP-переключателем, устройство обратно совместимо со стандартами 802.3af/at, что позволяет одновременно подключать стандартные и высокомощные PoE-устройства без необходимости программной настройки. Передача данных и питания по одному кабелю снижает количество кабелей и устраняет необходимость в отдельных электрических розетках.

Удобная и надёжная система питания

Для поддержки PoE++ 802.3bt с типовыми промышленными источниками питания 12~56 В DC IGUP-2205AT использует технологию повышения напряжения 12~56 В DC → 54 В, что позволяет обходиться без специальных блоков питания. Широкий диапазон входного напряжения обеспечивает универсальность и высокую доступность систем с резервным питанием.

Промышленное исполнение для PoE-сетей

IGUP-2205AT разработан с применением износостойких компонентов и прочного металлического корпуса для стабильной работы в электрически и климатически сложных условиях — на производственных площадках или в уличных шкафах управления движением. Компактный корпус IP30 поддерживает монтаж на DIN-рейку или на стену, обеспечивая эффективное использование пространства. Устройство идеально подходит для питания PoE-точек доступа, IP-камер и IP-телефонов в кампусах, общественных зонах и промышленных сетях.

Области применения

Гибкое и удобное развертывание PoE с гигабитным SFP-расширением

В местах, где сложно обеспечить электропитание, IGUP-2205AT является простым и эффективным решением для питания PTZ-камер, купольных IP-камер, VoIP-телефонов с сенсорным экраном, беспроводных точек доступа и другого сетевого оборудования с повышенными требованиями к мощности. Устройство позволяет легко устанавливать PoE-оборудование стандартов IEEE 802.3af/at/bt на вокзалах, автомагистралях, в аэропортах и учебных кампусах.

Key Features

Физические порты

• 2 × 10/100/1000BASE-T RJ45 с функцией инжектора IEEE 802.3bt PoE
• 2 × SFP-слота с поддержкой 100BASE-FX / 1000BASE-X

Power over Ethernet

• Соответствие стандартам IEEE 802.3af / at / bt PoE++ (PSE)
• Питание до 2 PoE-устройств
• До 95 Вт на каждый PoE-порт
• Подача 54 В DC по Ethernet-кабелю
• Автоматическое определение PD-устройств и защита от неправильного подключения
• Дальность подачи питания до 100 м

Уровень 2

• Автосогласование скоростей и режимов 10/100/1000 Мбит/с
• Защита от потери пакетов (Back Pressure, IEEE 802.3x)

Промышленный корпус и монтаж

• Металлический корпус IP30
• Монтаж на DIN-рейку или стену
• Резервное питание 12~56 В DC с защитой от обратной полярности
• ESD-защита Ethernet до 6 кВ
• Рабочая температура: -40…+75 °C
