Пассивный WDM мультиплексор

Пассивный WDM мультиплексор

Акция до 10.12 -20% на покупку данной модификации от 50 шт. Скидка -20% в комплекте с товарами
Пассивный WDM мультиплексор
Пассивный WDM мультиплексор
Пассивный WDM мультиплексор
Пассивный WDM мультиплексор
Пассивный WDM мультиплексор

WDM (Wavelength-division multiplexing – буквально мультиплексирование с разделением по длине волны). Серия 2-х канальных мультиплексоров SFW предназначена для работы с устройствами, использующимися для высокоскоростной передачи данных, которые требуют высокой изоляции портов длин волн, а также низких вносимых потерь. Мультиплексоры WDM серии SFW предназначены для разделения и/или объединения разных комбинаций длин волн в дополнение к стандартным окнам прозрачности 1310 и 1550 нм. Мультиплексоры серии SFW сочетают в себе инновационные сварные технологии в производстве WDM мультиплексоров.

Доступные к заказу с разными типами корпусов и различными типами коннекторов. По запросу доступны 2-х канальные мультиплексоры которые работают в диапазонах 1310/1550 нм, 1310/1650 нм, 1310/1625 нм, 1480/1550 нм, 1550/1625 нм, 1550/1650 нм и других диапазонах длин волн. Имеется UL-сертификат (Underwriters Laboratories), номер документа OBFA. E248452 Различные типы кабеля и разъемов для удовлетворения ваших требований.

  • Высокая изоляция портов
  • Низкий уровень вносимых потерь
  • Низкий уровень поляризационно зависимых потерь
  • Двунаправленная передача с высокой направленностью
  • Широкая полоса пропускания
  • Экологическая стабильность
  • Широкий ассортимент типов корпуса

Техническая спецификация:

Длина волны, нм 1310/1550 нм 1480/1550 нм
Класс точности C D E C
Вносимые затухания, дБ ≤0.3 ≤0.7 ≤1.0 ≤0.4
Изоляция, дБ ≥17 ≥30 ≥40 ≥12
Точность, нм ±15< ±5
Температурная стабильность, дБ/°C ≤0.002
Рабочая температура, °С -40 …. +85
Температура ранения, °С -55…. +85


Комбинации длин волн:



Δ λ



Δ λ



120 nm

140 nm

 160 nm

180 nm

200 nm

240 nm



λ (nm)

1290/1410

1310/1430

1330/1450

1350/1470

1370/1490

1390/1510

1410/1530

1430/1550

1450/1570

1470/1590

1510/1625

1290/1430

1310/1450

1330/1470

1350/1490

1370/1510

1390/1530

1410/1550

1430/1570

1450/1590

1470/1610

1490/1625

1290/1450

1310/1470

1330/1490

1350/1510

1370/1530

1390/1550

1410/1570

1430/1590

1450/1610

1470/1625



bandwidth
±10 nm

IL
≤ 0.5 dB

Isolation
≥15 dB

1290/1470

1310/1490

1330/1510

1350/1530

1370/1550

1390/1570

1410/1590

1430/1610

1290/1490

1310/1510

1330/1530

1350/1550

1370/1570

1390/1590

1410/1610

1430/1625

1290/1530

1330/1570

1350/1590

1370/1610

bandwidth
±15 nm

IL
≤ 0.3 dB

Isolation
≥17 dB

Варианты исполнения

  • Отдельно стоящего модуля в металлической коробке.

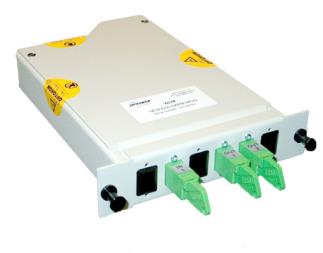

  • мультиплексор выполнен в виде прединсталированной кассеты для установки в любой бокс кросс-системы

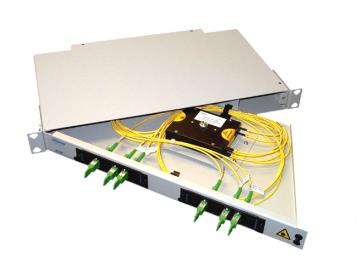

  • мультиплексор выполнен в виде законченной патч-панели типа MCNP 19”
