Пассивный DWDM мультиплексор SFW-D

Акция до 10.12 -20% на покупку данной модификации от 50 шт. Скидка -20% в комплекте с товарами

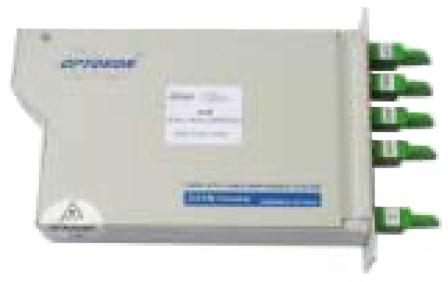

Пассивный DWDM мультиплексор SFW-D
Пассивный DWDM мультиплексор SFW-D
Пассивный DWDM мультиплексор SFW-D
Пассивный DWDM мультиплексор SFW-D
Описание
Документация

SFW серии D – это мультиплексор и демультиплексор, работающие по технологии спектрального уплотнения DWDM (Dense Wavelength-division multiplexing — DWDM – буквально плотное мультиплексирование с разделением по длине волны). SFW-D являются надежными и эффективными решениями для мультисервисных приложений. SFW-D работают с разносом каналов от 100 ГГц до 200 ГГц и позволяют мультиплексировать не более 40 каналов. Частотный план для DWDM систем определяется стандартом ITU G.694.1.

SFW-D могут быть выполнены в соответствии с требованиями заказчика относительно количества каналов, частотного плана и требований к корпусу - SFW-D выпускаются с различными вариантами корпусов для стандартных конфигураций на 4, 8, 16, 32 и 40 каналов по одномодовому волокну.

  • Широкая полоса пропускания
  • Высокая изоляция соседних каналов
  • Низкие поляризационно зависимые потери
  • Низкая хроматическая дисперсия
  • Соответствует требованиям заказчика
  • Компактные размеры

Техническая спецификация:

Особенность

Значение

Разнос каналов, ГГц

100

Полосапропускнойспособности, нм

> 0.25

Полоса пропускания плоскости, дБ

 0.5

Номер канала

2

4

8

16

32

40

Вносимые потери, дБ (тип.)

1.4

1.6

2.6

3.8

4.8

5.2

Вносимые потери, дБ (макс.)

1.8

2.0

3.2

4.5

5.5

6.0

Источник единства, дБ

≤0.5

≤1.0

≤1.0

≤1.0

≤1.0

≤1.0

PMD, пс

≤0.10

≤0.10

≤0.10

≤0.15

≤0.15

≤0.15

PDL, дБ

≤0.10

≤0.15

≤0.20

≤0.25

≤0.30

≤0.30

Изоляция - соседнему каналу, дБ

≥25 дБ

Изоляция - не соседнему каналу, дБ

≥45 дБ

Обратные потери

≥45 дБ

Направленность

≥50 дБ

Рабочая температура*, °C

от -5 до +65

Температура хранения*, °C

от -40 до +85

Преимущества пассивного DWDM мультиплексора SFW-D:

  • надежное и эффективное решение для мультисервисных приложений;
  • могут быть выполнены в соответствии с требованиями заказчика относительно количества каналов;
  • выпускаются с различными вариантами корпусов;
  • высокое качество и надежность.
