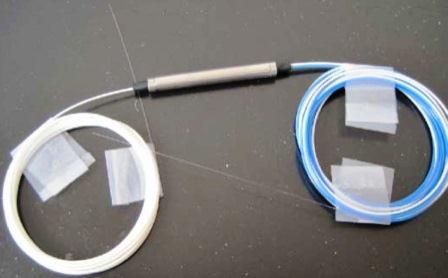

Оптический циркулятор SFC3
Оптический циркулятор OPTOKON SFC3 пассивное, не чувствительное к поляризации, компактное и высокопроизводительное устройство, которое позволяет объединить несколько оптических каналов в одно волокно. Устройство направляет входной сигнал от порта 1 в порт 2, а входной сигнал из порта 2 в порт 3. Циркулятор обеспечивает высокую изоляцию каналов, очень низкие вносимые потери, низкие потери зависящие от поляризации (PDL), низкую поляризационную модовую дисперсию (PMD), и отличную устойчивость к окружающей среде. Основное назначение циркуляторов это экономия оптических волокон в системах приема-передачи, работающих по двум волокнам, где используется отдельное волокно для приема и передачи информации на одной длине волны. То есть при использовании циркулятора можно передавать и принимать сигнал на одной длине волны, используя одно волокно вместо двух.
Нечувствительный к поляризации волоконно-оптический циркуляционный насос OPTOKON SFC3M является компактным, высокопроизводительным компонент световой волны, который направляет входные сигналы от порта 1 к порту 2, а входные сигналы порта 2 к Порт 3. Этот компонент обеспечивает высокую изоляцию, очень низкие вносимые потери, низкие потери, зависящие от поляризации (PDL), низкая поляризационная модовая дисперсия (PMD) и отличная экологическая стабильность.
Это поможет уплотнить оптическую емкость существующей 2-х волоконной оптической системы передачи без замены установленного оборудования дорогостоящими системами мультиплексирования xWDM.
- Низкие вносимые потери
- Низкие потери, зависящие от длины волны
- Низкие температурно-зависимые потери
- Возможность работы с высокой мощностью сигнала
- Высокая надежность
- Высокая изоляция каналов
- Компактная цилиндрическая упаковка
- Устойчивость к окружающей среде
Применения:
- Волоконно-оптические усилительные системы
- Спектральное уплотнение каналов (WDM)
- Добавление/выделение каналов WDM
- Сети WDM
- Двунаправленные системы передачи
- Оптический рефлектометр временной области
- Системы OTDR и зондирования
Техническая спецификация:
| Диапазон рабочих длин волн (нм) | 1310 ±30 | 1310 ±50 | 1550 ±30 | 1550 ±50 |
| Типичные вносимые потери (дБ) | 0.60 | 0.80 | 0.60 | 0.80 |
| Максимальные вносимые потери (дБ) | 0.80 | 1.00 | 0.80 | 1.00 |
| Минимальная изоляция (дБ) | 40 | 38 | 40 | 38 |
| Направленность (дБ) | 50 | 50 | 50 | 50 |
| Потери, зависящие от поляризации (дБ) | <0.15 | <0.15 | <0.15 | <0.15 |
| Поляризационная модовая дисперсия (пс) | <0.10 | <0.10 | <0.10 | <0.10 |
| Обратные потери (дБ) | >50 | >50 | >50 | >50 |
| Макс. рабочая оптическая мощность (мВт) | 500 | |||
| Длина волокна (м) | ≥1 | |||
| Рабочая температура | -5 °C to + 70 °C | |||
| Температура хранения | -40 °C to + 85 °C | |||
| Влажность | 0 to + 85 % | |||
| Тип волокна | SMF-28e | |||
Преимущества оптического циркулятора SFC3:
- экономия оптических волокон в системах приемо-передачи, работающих по двум волокнам
- очень низкие потери, зависящие от поляризации (PDL) и низкую поляризационную дисперсию моды (PMD)
- компактный дизайн, высокое качество и надежность.
