Мультиплексоры CWDM
Грубый спектральный мультиплексор/демультиплексор (CWDM Mux/Demux) использует технологию тонкопленочного покрытия и собственную разработку безфлюсовой микрооптической упаковки с металлическим связыванием. Он обеспечивает низкие вносимые потери, высокую изоляцию каналов, широкую полосу пропускания, низкую температурную чувствительность и оптический путь без эпоксидной смолы.
Продукция CWDM включает: отдельные устройства CWDM без корпуса, упакованные в стеклянную или нержавеющую трубку; модули CWDM Mux/Demux, упакованные в ABS-коробку, поддерживающие мультиплексирование до 16 или даже 18 каналов по одному волокну; или модули CWDM, упакованные в стандартную 19-дюймовую стойку высотой 1U. Поскольку в сетях WDM необходимы низкие вносимые потери, мы также можем добавить «Skip Component» в модуль CWDM Mux/Demux, чтобы уменьшить вносимые потери в качестве опции. Стандартные типы корпусов CWDM Mux/Demux включают: стеклянную трубку, трубку из нержавеющей стали, ABS-коробку, корпус LGX и 19-дюймовую стойку высотой 1U.
Особенности
- Низкие вносимые потери
- Широкая полоса пропускания
- Высокая изоляция каналов
- Высокая стабильность и надежность
- Отсутствие эпоксидной смолы на оптическом пути
- Сеть доступа
Применение
- Мониторинг линий
- Сети WDM (спектральное мультиплексирование)
- Телекоммуникации
- Сотовая связь
- Волоконно-оптические усилители
- Сети доступа
| Параметры | 6 каналов | 8 каналов | 12 каналов | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Длина волны канала (нм) | 1270~1610/1271~1611 | ||||||
| Точность центральной длины волны (нм) | ±0.5 | ||||||
| Разнос каналов (нм) | 20 | ||||||
| Полоса пропускания канала (@ -0.5дБ) (нм) | +/-7.5/+/-6.5 | ||||||
| Вносимые потери (дБ) | ≤2.0 | ≤2.5 | ≤3.5 | ||||
| Однородность канала (дБ) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| Пульсация канала (дБ) | 0.3 | ||||||
| Изоляция (дБ) | Соседние | >30 | |||||
| Несоседние | >40 | ||||||
| Изоляция (дБ) | Экспресс с фильтром | >30 | |||||
| Экспресс без фильтра | >12 | ||||||
| Температурная чувствительность вносимых потерь (дБ/°C) | <0.005 | ||||||
| Температурный сдвиг длины волны (нм/°C) | <0.002 | ||||||
| Поляризационно-зависимые потери (дБ) | <0.1 | ||||||
| Дисперсия по поляризационным модам | <0.1 | ||||||
| Направленность (дБ) | >50 | ||||||
| Обратные потери (дБ) | >45 | ||||||
| Максимальная обрабатываемая мощность (мВт) | 300 | ||||||
| Рабочая температура (°C) | -40~+85 | ||||||
| Температура хранения (°C) | -40~+85 | ||||||
| Размеры упаковки (мм) (Стеклянная трубка) | Ø5.5*25 | ||||||
| Размеры упаковки (мм) (Стальная трубка) | Ø5.5*34 | ||||||
| Размеры упаковки (мм) (ABS коробка) | A: L100 x W80 x H10 | B: L140 x W115 x H18 | |||||
| Размеры упаковки (мм) (LGX коробка) | C: L129 x W29 x H155.5 | ||||||
| Размеры упаковки (мм) (19" 1U Стойка) | D: L440 x H44 x D200 | ||||||
Спецификации могут быть изменены без предварительного уведомления.
Указанные выше спецификации относятся к устройству без коннекторов.
Размер коробки из АБС-пластика:

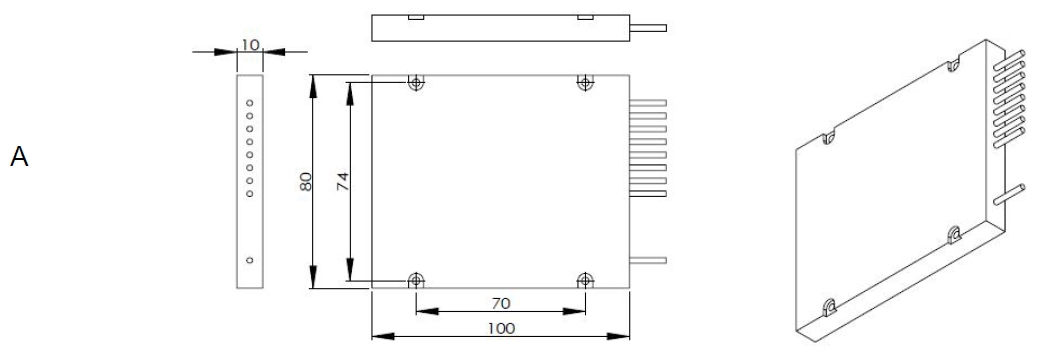

100X80X10 ABS box

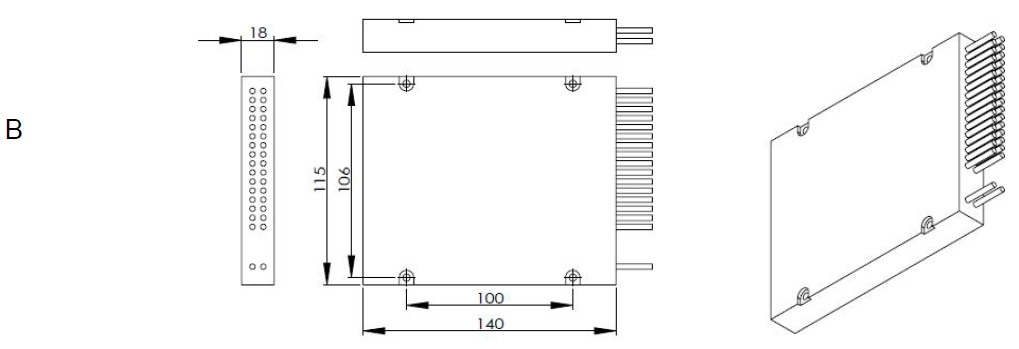

140X115X18 ABS box
Размеры упаковочной коробки:
Упаковка для размера А: ABS-коробка размером 100x80x10 мм для CWDM менее 10 каналов, модуль Mux+Demux из 2 штук упакованы вместе.
Наклейка с информацией о продукте в верхнем левом углу: 70*45 мм с подробной информацией о продукте и датой.
