Single-Port 10Gbps 95-watt 802.3bt PoE++ Injector
Передовое многогигабитное сетевое решение и решение Power over Ethernet Plus Plus по стандарту IEEE 802.3bt
PLANET POE-176-95 — это однопортовый инжектор Power over Ethernet по стандарту IEEE 802.3bt с максимальной выходной мощностью до 95 ватт через Ethernet-кабели. Он также оснащен двумя медными интерфейсами Registered Jack 45 10M/100M/1G/2.5G/5G/10GBASE-T для обработки чрезвычайно больших объемов передачи данных.
POE-176-95, соответствующий стандарту IEEE 802.3bt, вместо подачи питания по 2-парному витому неэкранированному кабелю Unshielded Twisted Pair — независимо от того, является ли это end-span (контакты 1, 2, 3 и 6) или mid-span (контакты 4, 5, 7 и 8), — обеспечивает возможность подавать до 95 ватт мощности, используя все четыре пары стандартного Ethernet-кабеля категории 5e / 6. В новой 4-парной системе он может поддерживать больше применений Power over Ethernet, таких как:
- Освещение Power over Ethernet
- Скоростная поворотная купольная камера Power over Ethernet Pan-Tilt-Zoom
- Любое сетевое устройство, которому для нормальной работы требуется повышенная мощность Power over Ethernet
- Тонкий клиент
- Сенсорный персональный компьютер All-in-One
- Удаленный дисплей цифровых вывесок
POE-176-95 передает цифровые данные Ethernet вместе с постоянным током по витому парному кабелю как инжектор Power over Ethernet мощностью 95 ватт, а подключенный сверхмощный сплиттер Power over Ethernet POE-173S разделяет цифровые данные и питание на три опциональных выхода (12 вольт / 19 вольт / 24 вольта постоянного тока) на расстоянии до 100 метров.
Интеллектуальный светодиодный индикатор режима Power over Ethernet и текущего потребления Power over Ethernet в реальном времени
POE-176-95, когда он переключен в режим legacy, подает питание на те устройства Powered Device, которые не полностью соответствуют стандарту IEEE 802.3af/at/bt. Светодиодный индикатор Legacy загорается, когда включен режим Legacy. Если режим Legacy не может подать питание на Powered Device, автоматически включается режим Force, чтобы обеспечить Powered Device максимальной мощностью 90~95 ватт.

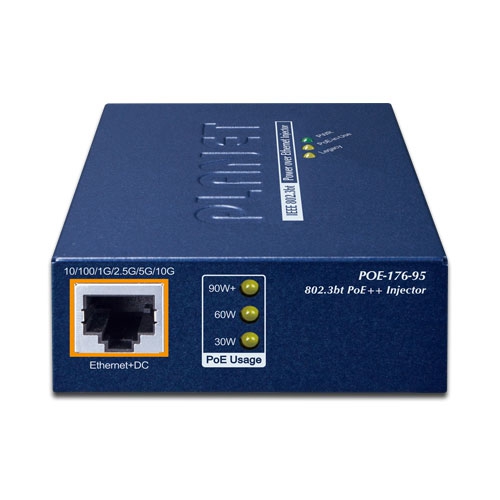

Кроме того, POE-176-95 помогает пользователям легко и эффективно контролировать текущее состояние потребления мощности Power over Ethernet благодаря усовершенствованной светодиодной индикации. На передней панели POE-176-95 имеется индикация “PoE Power Usage” с тремя светодиодными индикаторами разных уровней потребления мощности. Благодаря этим индикаторам администратор может в реальном времени контролировать состояние энергопотребления подключенных устройств Powered Device.
95 ватт питания по 4-парному неэкранированному витому кабелю
В новой 4-парной системе по стандарту IEEE 802.3bt, вместо подачи питания через 2-парный витой неэкранированный кабель — независимо от того, является ли это end-span (контакты 1, 2, 3 и 6) или mid-span (контакты 4, 5, 7 и 8), — POE-176-95 обеспечивает подачу до 95 ватт мощности с использованием всех четырех пар стандартного Ethernet-кабеля категории 5e / категории 6.
|
Стандарт Power over Ethernet |
IEEE 802.3af (IEEE 802.3at Type 1) |
IEEE 802.3at (IEEE 802.3at Type 2) |
IEEE 802.3bt (IEEE 802.3bt Type 3) |
IEEE 802.3bt (IEEE 802.3bt Type 4) |
PoH (Power over HD-BASE-T) |
|
Максимальная мощность, которую подает PSE |
15,4 ватта |
30 ватт |
60 ватт |
95 ватт |
95 ватт |
|
Мощность, доступная на Powered Device |
12,95 ватта |
25,5 ватта |
51 ватт |
71 ватт |
72 ватта |
|
Диапазон напряжения |
48 вольт |
50~57 вольт |
52~57 вольт |
52~57 вольт |
52~57 вольт |
|
Используемые витые пары |
2 пары |
4 пары |
4 пары |
4 пары |
|
|
Поддерживаемые режимы |
End-span или Mid-span |
End-span + Mid-span |
End-span + Mid-span |
End-span + Mid-span |
|
|
Поддерживаемый кабель |
Категория 3 / 5 / 5e / 6 |
Категория 5e / 6 |
Категория 5e / 6 |
Категория 5e / 6 |
|
Конструкция “все в одном” и компактный размер

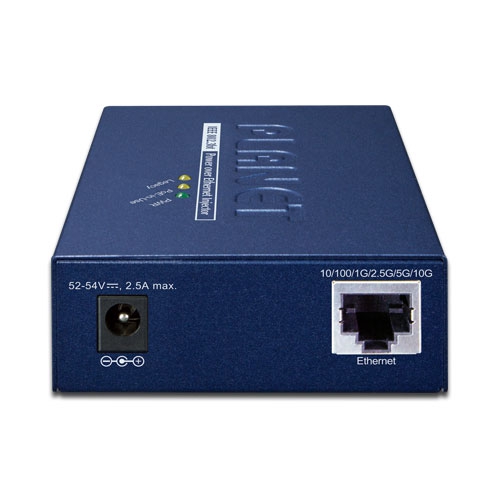

Инжектор Power over Ethernet легко устанавливается по принципу Plug and Play и обеспечивает простое устранение неисправностей, что делает его удобным как для бизнес-пользователей, так и для домашнего использования. Кроме того, POE-176-95 имеет компактный корпус и оснащен одним разъемом входа питания постоянного тока 52~54 вольта, одним светодиодным индикатором питания, светодиодным индикатором использования Power over Ethernet и светодиодным индикатором Legacy. На боковой панели размещены два порта Registered Jack 45 — Ethernet-порт и Ethernet + порт постоянного тока. Достаточно просто подключить Ethernet-кабели и кабель питания постоянного тока, и POE-176-95 будет готов одновременно обеспечивать высокоскоростную сетевую связь и функции инжектора Power over Ethernet по стандарту IEEE 802.3bt без необходимости программной настройки.
Быстрая и простая прокладка кабелей для развертывания сети Power over Ethernet
Благодаря обратной совместимости со стандартами Power over Ethernet IEEE 802.3af/at, POE-176-95 позволяет пользователям гибко развертывать стандартные и высокомощные устройства, одновременно передавая данные и питание по одному Ethernet-кабелю на расстояние до 100 метров. POE-176-95 устраняет зависимость при развертывании охранных Internet Protocol-камер и беспроводных точек доступа от расположения электрических розеток и необходимости дополнительной прокладки силовой проводки переменного тока. Таким образом, уменьшается количество кабелей, устраняется необходимость в электрических розетках на стенах, потолках или в других труднодоступных местах и, что особенно важно, сокращается время установки.
Применение
Установка инжектора Power over Ethernet по стандарту IEEE 802.3bt
Благодаря обратной совместимости со стандартами Power over Ethernet IEEE 802.3af/at, POE-176-95 может напрямую подключаться к любым конечным устройствам IEEE 802.3af/at, таким как скоростные купольные Internet Protocol-камеры Pan-Tilt-Zoom, цветные сенсорные телефоны Voice over Internet Protocol и многоканальные беспроводные точки доступа Wireless Local Area Network.
Установка инжектора Power over Ethernet по стандарту IEEE 802.3bt и сплиттера
Для мест, где трудно найти источник питания, POE-176-95 и POE-173S работают в паре, обеспечивая самый простой способ питания ваших Ethernet-устройств, которым требуется высокая входная мощность, таких как сетевые камеры Pan-Tilt-Zoom, скоростные купольные камеры Pan-Tilt-Zoom, цветные сенсорные телефоны Voice over Internet Protocol и многоканальные беспроводные точки доступа Wireless Local Area Network, установленные на крыше здания или используемые в корпоративном офисе либо дома.
Расширенная установка инжектора IEEE 802.3bt и сети Power over Ethernet
Достаточна ли длина кабеля 100 метров для широкого спектра развертываний Internet Protocol-видеонаблюдения? Ответ, безусловно, нет. Чтобы получить преимущества Internet Protocol-видеонаблюдения и одновременно обеспечить передачу сигнала Internet Protocol-камер на большие расстояния, POE-176-95 и удлинитель Power over Ethernet PLANET POE-E304 могут стать быстрым и экономически эффективным решением. В самом простом варианте применения удлинитель Power over Ethernet позволяет установить Power over Ethernet Internet Protocol-камеру на расстоянии до 200 метров от POE-176-95. POE-176-95 передает питание Power over Ethernet на первые 100 метров до удлинителя Power over Ethernet по неэкранированному витому кабелю, после чего удлинитель передает Ethernet-данные и оставшуюся мощность Power over Ethernet к удаленным Power over Ethernet Internet Protocol-камерам.
Ключевые особенности
Интерфейс
- 2 интерфейса Registered Jack 45
- 1-портовый выход данных + питания
- 1-портовый вход данных
- 1 гнездо входа питания постоянного тока 52~54 вольта
- 1 DIP-переключатель режима Power over Ethernet (standard, legacy или force)
Power over Ethernet
- Соответствует стандартам IEEE 802.3af/at/bt Power over Ethernet end-span / mid-span Power Sourcing Equipment
- Поддерживает мощность Power over Ethernet до 95 ватт для порта Power over Ethernet
- Автоматическое обнаружение оборудования Power over Ethernet IEEE 802.3af/at/bt и защита устройств от повреждения вследствие неправильной установки
- Контроль состояния общего потребления Power over Ethernet в реальном времени
- Удаленная подача питания на расстояние до 100 метров
- Автоматическое определение входного напряжения постоянного тока
Аппаратная часть
- Компактная конструкция “все в одном”
- Светодиодные индикаторы питания, использования Power over Ethernet, режима Legacy и потребления Power over Ethernet
- Конструкция для настенного монтажа
- Металлический корпус
- Поддержка защиты Ethernet от электростатического разряда на уровне 6 киловольт постоянного тока
Технические характеристики
| Аппаратные характеристики | |
|---|---|
| Интерфейс | Входной порт：1 x Registered Jack 45 Screened Twisted Pair Data In Выходной порт：1 x Registered Jack 45 Screened Twisted Pair PoE (Data + Power) Out Разъем постоянного тока：1 x гнездо входа постоянного тока 52~54 вольта |
| Сетевой кабель | Витой парный кабель до 100 метров (328 футов) 10BASE-T: 4-парный неэкранированный витой кабель категории 3, 4, 5, 5e, 6, 6A 100BASE-TX: 4-парный неэкранированный витой кабель категории 5, 5e, 6, 6A 1G/2.5G: 4-парный неэкранированный витой кабель категории 5e / категории 6 / категории 6A / категории 7 5G: 4-парный неэкранированный витой кабель категории 6 / категории 6A / категории 7 10G: 4-парный неэкранированный витой кабель категории 6A / категории 7 |
| Светодиодные индикаторы | Система: Power x 1 (зеленый) Порт Power over Ethernet: PoE-in-Use x 1 (янтарный) Режим Legacy: Legacy x 1 (янтарный) Потребление Power over Ethernet: PoE Usage x 3 (янтарный) |
| Скорость передачи данных | 10M/100M/1G/2.5G/5G/10Gbps |
| Габариты (ширина x глубина x высота) | 94 x 70,3 x 26,2 миллиметра |
| Масса | 195 граммов |
| Выходное напряжение устройства | Постоянный ток 52~54 вольта |
| Требования к питанию | Постоянный ток 52-54 вольта, максимум 2,5 ампера |
| Потребляемая мощность | Максимум 98 ватт |
| Количество устройств, которые можно питать | 1 |
| Power over Ethernet | |
| Стандарт Power over Ethernet | IEEE 802.3af/at/bt Power Sourcing Equipment |
| Бюджет выходной мощности Power over Ethernet | Постоянный ток 52~54 вольта / Power over Ethernet 95 ватт через 4 пары |
| Выходная мощность Power over Ethernet | Максимум 80 ватт для кабеля длиной 1 метр Максимум 68 ватт для кабеля длиной 100 метров |
| Тип подачи питания Power over Ethernet | End-span + Mid-span |
| Назначение контактов питания | Пара 1 End-span: 1/2 (-), 3/6 (+) Пара 2 Mid-span: 4/5 (+), 7/8 (-) |
| Режим Power over Ethernet | Режим Standard Режимы Legacy и Force |
| Соответствие стандартам | |
| Соответствие стандартам | IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3bz 2.5G/5G/10GBASE-T IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt 4-парный Power over Ethernet (Type 4) |
| Соответствие нормативным требованиям | FCC Part 15 Class A, CE |
| Окружающая среда | |
| Рабочая температура | 0 ~ 50 градусов Цельсия |
| Температура хранения | -10 ~ 70 градусов Цельсия |
| Рабочая влажность | 5 ~ 90%, относительная влажность, без образования конденсата |
| Влажность хранения | 5 ~ 90%, относительная влажность, без образования конденсата |
