Single-Port 10Gbps 95-watt 802.3bt PoE++ Injector
Передове багатогігабітне мережеве рішення та рішення Power over Ethernet Plus Plus за стандартом IEEE 802.3bt
PLANET POE-176-95 — це однопортовий інжектор Power over Ethernet за стандартом IEEE 802.3bt з максимальною вихідною потужністю до 95 ват через Ethernet-кабелі. Він також оснащений двома мідними інтерфейсами Registered Jack 45 10M/100M/1G/2.5G/5G/10GBASE-T для обробки надзвичайно великих обсягів передавання даних.
POE-176-95, який відповідає стандарту IEEE 802.3bt, замість подавання живлення по 2-парному крученому неекранованому кабелю Unshielded Twisted Pair — незалежно від того, чи це end-span (контакти 1, 2, 3 і 6), чи mid-span (контакти 4, 5, 7 і 8), — забезпечує можливість подавати до 95 ват потужності, використовуючи всі чотири пари стандартного Ethernet-кабелю категорії 5e / 6. У новій 4-парній системі він може підтримувати більше застосувань Power over Ethernet, таких як:
- Освітлення Power over Ethernet
- Швидкісна поворотна купольна камера Power over Ethernet Pan-Tilt-Zoom
- Будь-який мережевий пристрій, якому для нормальної роботи потрібна підвищена потужність Power over Ethernet
- Тонкий клієнт
- Сенсорний персональний комп’ютер All-in-One
- Віддалений дисплей цифрових вивісок
POE-176-95 передає цифрові дані Ethernet разом із постійним струмом через кручений парний кабель як інжектор Power over Ethernet потужністю 95 ват, а підключений надпотужний сплітер Power over Ethernet POE-173S розділяє цифрові дані та живлення на три опціональні виходи (12 вольт / 19 вольт / 24 вольти постійного струму) на відстані до 100 метрів.
Інтелектуальний світлодіодний індикатор режиму Power over Ethernet та поточного споживання Power over Ethernet у реальному часі
POE-176-95, коли його перемкнено в режим legacy, подає живлення на ті пристрої Powered Device, які не повністю відповідають стандарту IEEE 802.3af/at/bt. Світлодіодний індикатор Legacy загоряється, коли увімкнено режим Legacy. Якщо режим Legacy не може подати живлення на Powered Device, автоматично вмикається режим Force, щоб забезпечити Powered Device максимальною потужністю 90~95 ват.

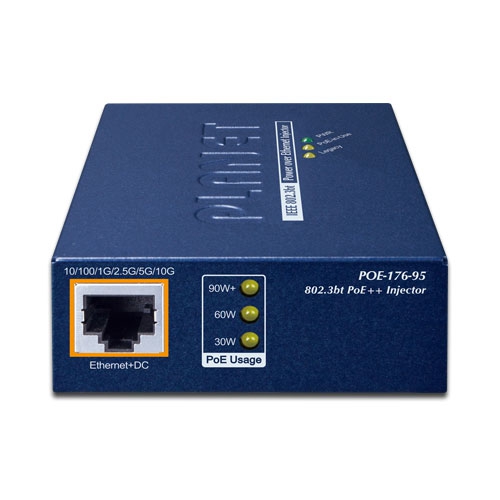

Крім того, POE-176-95 допомагає користувачам легко й ефективно контролювати поточний стан споживання потужності Power over Ethernet завдяки вдосконаленій світлодіодній індикації. На передній панелі POE-176-95 є індикація “PoE Power Usage” з трьома світлодіодними індикаторами різних рівнів споживання потужності. Завдяки цим індикаторам адміністратор може в реальному часі контролювати стан енергоспоживання підключених пристроїв Powered Device.
95 ват живлення через 4-парний неекранований кручений кабель
У новій 4-парній системі за стандартом IEEE 802.3bt, замість подавання живлення через 2-парний кручений неекранований кабель — незалежно від того, чи це end-span (контакти 1, 2, 3 і 6), чи mid-span (контакти 4, 5, 7 і 8), — POE-176-95 забезпечує подавання до 95 ват потужності з використанням усіх чотирьох пар стандартного Ethernet-кабелю категорії 5e / категорії 6.
|
Стандарт Power over Ethernet |
IEEE 802.3af (IEEE 802.3at Type 1) |
IEEE 802.3at (IEEE 802.3at Type 2) |
IEEE 802.3bt (IEEE 802.3bt Type 3) |
IEEE 802.3bt (IEEE 802.3bt Type 4) |
PoH (Power over HD-BASE-T) |
|
Максимальна потужність, яку подає PSE |
15,4 вата |
30 ват |
60 ват |
95 ват |
95 ват |
|
Потужність, доступна на Powered Device |
12,95 вата |
25,5 вата |
51 ват |
71 ват |
72 вати |
|
Діапазон напруги |
48 вольт |
50~57 вольт |
52~57 вольт |
52~57 вольт |
52~57 вольт |
|
Використані кручені пари |
2 пари |
4 пари |
4 пари |
4 пари |
|
|
Підтримувані режими |
End-span або Mid-span |
End-span + Mid-span |
End-span + Mid-span |
End-span + Mid-span |
|
|
Підтримуваний кабель |
Категорія 3 / 5 / 5e / 6 |
Категорія 5e / 6 |
Категорія 5e / 6 |
Категорія 5e / 6 |
|

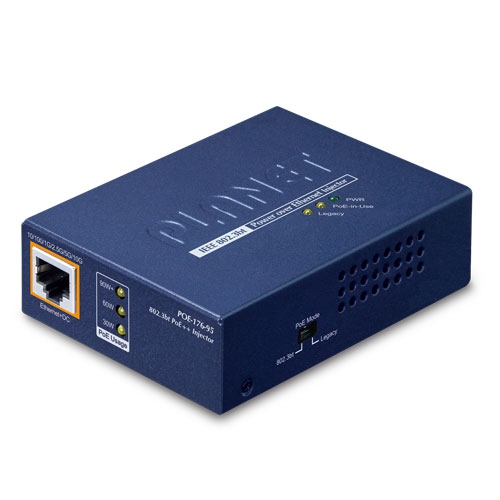

Конструкція “все в одному” та компактний розмір
Інжектор Power over Ethernet легко встановлюється за принципом Plug and Play та забезпечує просте усунення несправностей, що робить його зручним як для бізнес-користувачів, так і для домашнього використання. Крім того, POE-176-95 має компактний корпус і оснащений одним роз’ємом входу живлення постійного струму 52~54 вольти, одним світлодіодним індикатором живлення, світлодіодним індикатором використання Power over Ethernet та світлодіодним індикатором Legacy. На бічній панелі розміщено два порти Registered Jack 45 — Ethernet-порт і Ethernet + порт постійного струму. Достатньо лише підключити Ethernet-кабелі та кабель живлення постійного струму, і POE-176-95 буде готовий одночасно забезпечувати високошвидкісний мережевий зв’язок і функції інжектора Power over Ethernet за стандартом IEEE 802.3bt без потреби в програмному налаштуванні.
Швидке та просте прокладання кабелів для розгортання мережі Power over Ethernet
Завдяки зворотній сумісності зі стандартами Power over Ethernet IEEE 802.3af/at, POE-176-95 дозволяє користувачам гнучко розгортати стандартні та високопотужні пристрої, одночасно передаючи дані та живлення одним Ethernet-кабелем на відстань до 100 метрів. POE-176-95 усуває залежність під час розгортання охоронних Internet Protocol-камер і бездротових точок доступу від розташування електричних розеток і необхідності додаткового прокладання силової проводки змінного струму. Таким чином, зменшується кількість кабелів, усувається потреба в електричних розетках на стінах, стелях або в інших важкодоступних місцях і, що найважливіше, скорочується час встановлення.
Застосування
Встановлення інжектора Power over Ethernet за стандартом IEEE 802.3bt
Завдяки зворотній сумісності зі стандартами Power over Ethernet IEEE 802.3af/at, POE-176-95 може безпосередньо підключатися до будь-яких кінцевих пристроїв IEEE 802.3af/at, таких як швидкісні купольні Internet Protocol-камери Pan-Tilt-Zoom, кольорові сенсорні телефони Voice over Internet Protocol та багатоканальні бездротові точки доступу Wireless Local Area Network.
Встановлення інжектора Power over Ethernet за стандартом IEEE 802.3bt і сплітера
Для місць, де важко знайти джерело живлення, POE-176-95 і POE-173S працюють у парі, забезпечуючи найпростіший спосіб живлення ваших Ethernet-пристроїв, які потребують високої вхідної потужності, таких як мережеві камери Pan-Tilt-Zoom, швидкісні купольні камери Pan-Tilt-Zoom, кольорові сенсорні телефони Voice over Internet Protocol і багатоканальні бездротові точки доступу Wireless Local Area Network, встановлені на даху будівлі або використовувані в корпоративному офісі чи вдома.
Розширене встановлення інжектора IEEE 802.3bt та мережі Power over Ethernet
Чи достатньо довжини кабелю 100 метрів для широкого спектра розгортань Internet Protocol-відеоспостереження? Відповідь, безумовно, ні. Щоб отримати переваги Internet Protocol-відеоспостереження та водночас забезпечити передавання сигналу Internet Protocol-камер на великі відстані, POE-176-95 і подовжувач Power over Ethernet PLANET POE-E304 можуть стати швидким та економічно ефективним рішенням. У найпростішому варіанті застосування подовжувач Power over Ethernet дає змогу встановити Power over Ethernet Internet Protocol-камеру на відстані до 200 метрів від POE-176-95. POE-176-95 передає живлення Power over Ethernet на перші 100 метрів до подовжувача Power over Ethernet через неекранований кручений кабель, після чого подовжувач передає Ethernet-дані та залишкову потужність Power over Ethernet до віддалених Power over Ethernet Internet Protocol-камер.
Ключові особливості
Інтерфейс
- 2 інтерфейси Registered Jack 45
- 1-портовий вихід даних + живлення
- 1-портовий вхід даних
- 1 гніздо входу живлення постійного струму 52~54 вольти

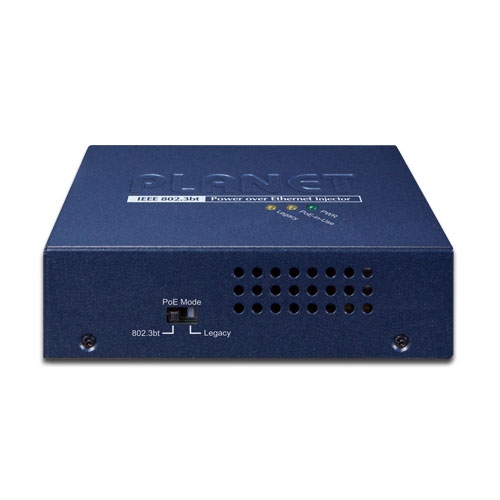

- 1 DIP-перемикач режиму Power over Ethernet (standard, legacy або force)
Power over Ethernet
- Відповідає стандартам IEEE 802.3af/at/bt Power over Ethernet end-span / mid-span Power Sourcing Equipment
- Підтримує потужність Power over Ethernet до 95 ват для порту Power over Ethernet
- Автоматичне виявлення обладнання Power over Ethernet IEEE 802.3af/at/bt і захист пристроїв від пошкодження внаслідок неправильного встановлення
- Контроль стану загального споживання Power over Ethernet у реальному часі
- Віддалене подавання живлення на відстань до 100 метрів
- Автоматичне визначення вхідної напруги постійного струму
Апаратна частина
- Компактна конструкція “все в одному”
- Світлодіодні індикатори живлення, використання Power over Ethernet, режиму Legacy та споживання Power over Ethernet
- Конструкція для настінного монтажу
- Металевий корпус
- Підтримка захисту Ethernet від електростатичного розряду на рівні 6 кіловольт постійного струму
Технічні характеристики
| Апаратні характеристики | |
|---|---|

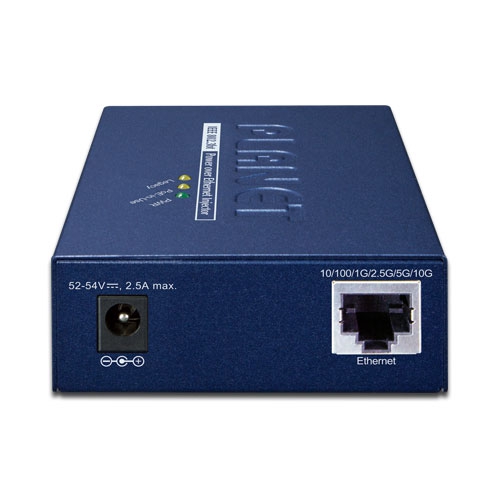

| Інтерфейс | Вхідний порт：1 x Registered Jack 45 Screened Twisted Pair Data In Вихідний порт：1 x Registered Jack 45 Screened Twisted Pair PoE (Data + Power) Out Роз’єм постійного струму：1 x гніздо входу постійного струму 52~54 вольти |
| Мережевий кабель | Кручений парний кабель до 100 метрів (328 футів) 10BASE-T: 4-парний неекранований кручений кабель категорії 3, 4, 5, 5e, 6, 6A 100BASE-TX: 4-парний неекранований кручений кабель категорії 5, 5e, 6, 6A 1G/2.5G: 4-парний неекранований кручений кабель категорії 5e / категорії 6 / категорії 6A / категорії 7 5G: 4-парний неекранований кручений кабель категорії 6 / категорії 6A / категорії 7 10G: 4-парний неекранований кручений кабель категорії 6A / категорії 7 |
| Світлодіодні індикатори | Система: Power x 1 (зелений) Порт Power over Ethernet: PoE-in-Use x 1 (бурштиновий) Режим Legacy: Legacy x 1 (бурштиновий) Споживання Power over Ethernet: PoE Usage x 3 (бурштиновий) |
| Швидкість передавання даних | 10M/100M/1G/2.5G/5G/10Gbps |
| Габарити (ширина x глибина x висота) | 94 x 70,3 x 26,2 міліметра |
| Маса | 195 грамів |
| Вихідна напруга пристрою | Постійний струм 52~54 вольти |
| Вимоги до живлення | Постійний струм 52-54 вольти, максимум 2,5 ампера |
| Споживана потужність | Максимум 98 ват |
| Кількість пристроїв, які можна живити | 1 |
| Power over Ethernet | |
| Стандарт Power over Ethernet | IEEE 802.3af/at/bt Power Sourcing Equipment |
| Бюджет вихідної потужності Power over Ethernet | Постійний струм 52~54 вольти / Power over Ethernet 95 ват через 4 пари |
| Вихідна потужність Power over Ethernet | Максимум 80 ват для кабелю довжиною 1 метр Максимум 68 ват для кабелю довжиною 100 метрів |
| Тип подавання живлення Power over Ethernet | End-span + Mid-span |
| Призначення контактів живлення | Пара 1 End-span: 1/2 (-), 3/6 (+) Пара 2 Mid-span: 4/5 (+), 7/8 (-) |
| Режим Power over Ethernet | Режим Standard Режими Legacy та Force |
| Відповідність стандартам | |
| Відповідність стандартам | IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3bz 2.5G/5G/10GBASE-T IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt 4-парний Power over Ethernet (Type 4) |
| Відповідність нормативним вимогам | FCC Part 15 Class A, CE |
| Навколишнє середовище | |
| Робоча температура | 0 ~ 50 градусів Цельсія |
| Температура зберігання | -10 ~ 70 градусів Цельсія |
| Робоча вологість | 5 ~ 90%, відносна вологість, без утворення конденсату |
| Вологість зберігання | 5 ~ 90%, відносна вологість, без утворення конденсату |
