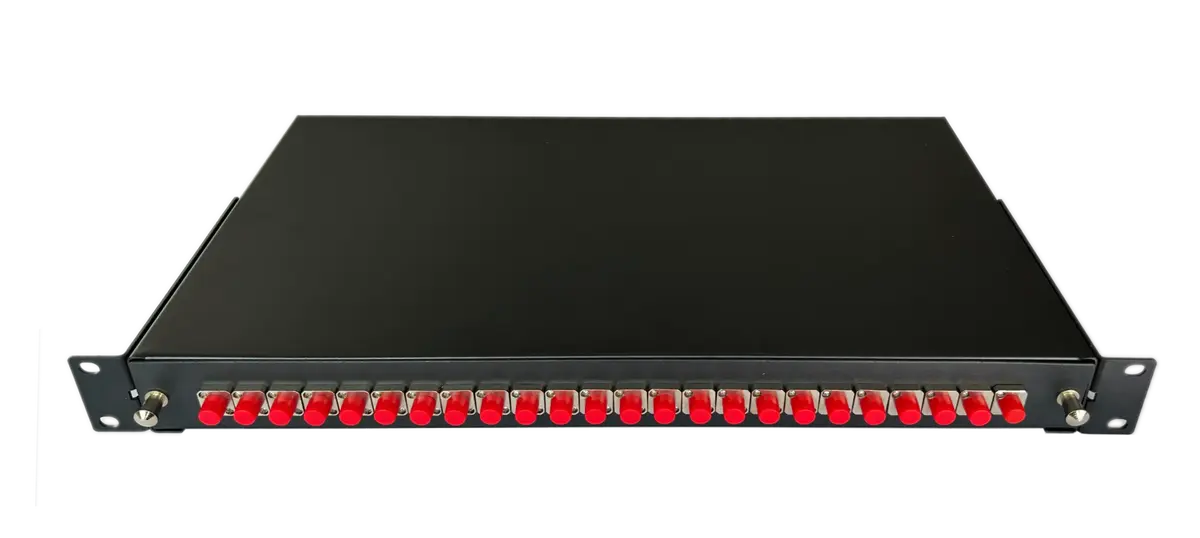

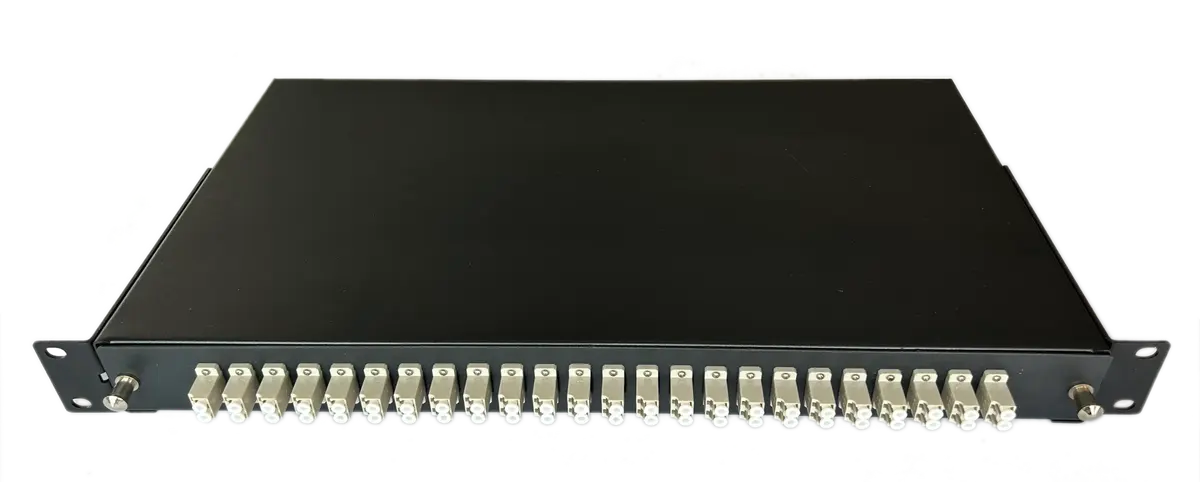

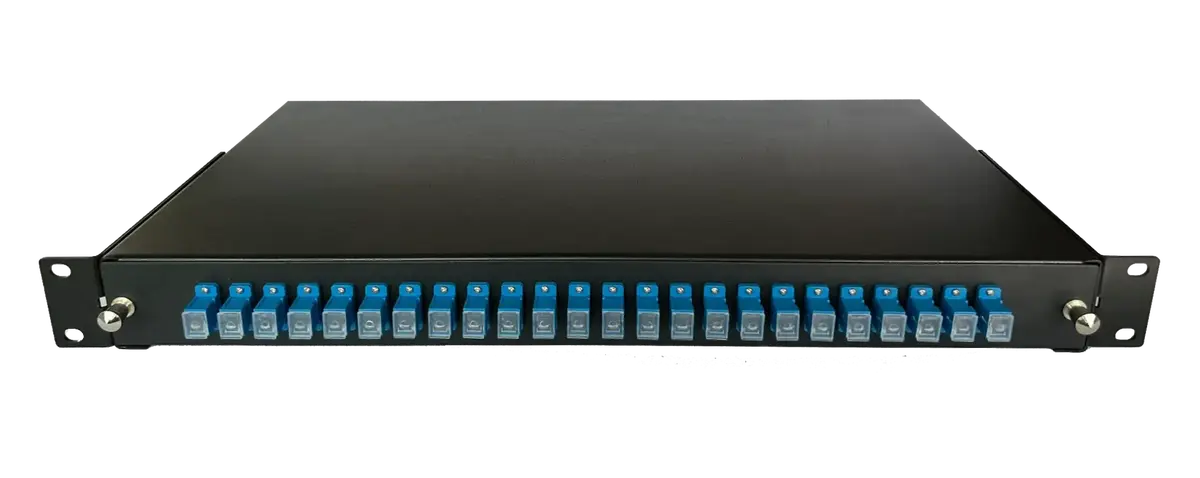

Оптична розподільча панель RSP (висувна) для установки в стійку

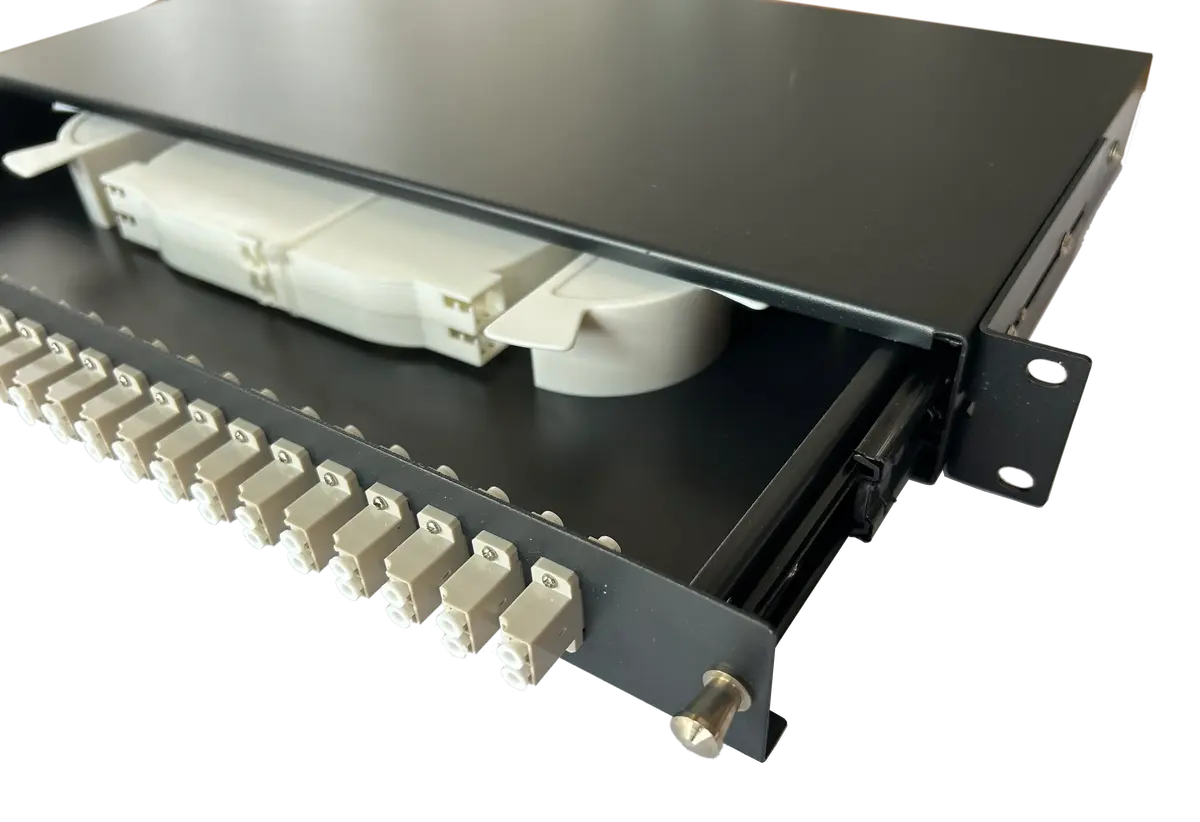

Висувна оптична розподільча панель RSP-1U призначена для організації, зварювання та розподілу оптичних волокон у телекомунікаційних системах. Корпус виготовлений із холоднокатаної сталі та має висувний лоток із механізмом самофіксації, що запобігає випадковому випадінню під час обслуговування. Панель розроблена для монтажу у стандартну 19-дюймову стійку та сумісна з адаптерами типів ST, SC, LC, FC.
Конструкція забезпечує зручне розташування оптичних з’єднань, легкий доступ при тестуванні, а також акуратне управління кабелями всередині корпусу.
Панель підходить для одноволоконних і стрічкових кабелів, має компактний дизайн та продуману систему маркування для зручної експлуатації.
Основні переваги
- Стандартний 19” формат — сумісність із більшістю телекомунікаційних стійок.
- Висувний лоток із самофіксуючим механізмом — безпечне технічне обслуговування.
- Міцна сталева конструкція з порошковим покриттям — довговічність та захист від корозії.
- Підтримка різних типів адаптерів: ST, SC, LC, FC.
- Маркування портів на передній панелі — швидка ідентифікація.
- Ергономічний і легкий корпус, що економить місце в стійці.
- Зручне керування волокнами — легкий доступ для зварювання, тестування та обслуговування.
Застосування
- Телекомунікаційні мережі та вузли зв’язку.
- FTTH (Fiber To The Home) — волоконно-оптичні мережі доступу.
- LAN / WAN локальні та глобальні мережі.
- CATV — системи кабельного телебачення.
- Центри обробки даних, технічні приміщення, серверні кімнати.
Технічні характеристики
|
Модель |
Кількість волокон |
Висота |
Габарити (мм) |
Вага (кг) |
|
RSP-1U-12 |
12 SC/FC/ST (24 DLC) |
1U |
430×250×1U |
3.5 |
|
RSP-1U-24 |
24 SC/FC/ST (48 DLC) |
1U |
430×250×1U |
3.5 |
|
RSP-2U-48 |
48 SC/FC/ST (96 DLC) |
2U |
430×300×2U |
6.2 |
|
RSP-3U-72 |
72-96 SC/FC/ST (144 DLC) |
3U |
430×300×3U |
8.2 |
|
RSP-4U-96 |
96–144 |
4U |
430×300×4U |
9.7 |
|
RSP-5U-144 |
144–192 |
5U |
430×300×5U |
10.8 |
|
RSP-6U-288 |
192–288 |
6U |
430×300×6U |
12.0 |
Матеріали та виконання
- Корпус: холоднокатана сталь із порошковим покриттям.
- Монтаж: у 19-дюймову стійку або шафу.
- Колір: сірий або чорний (на вибір).
- Тип адаптерів: ST / SC / LC / FC.
- Тип кабелю: одномодовий або багатомодовий.

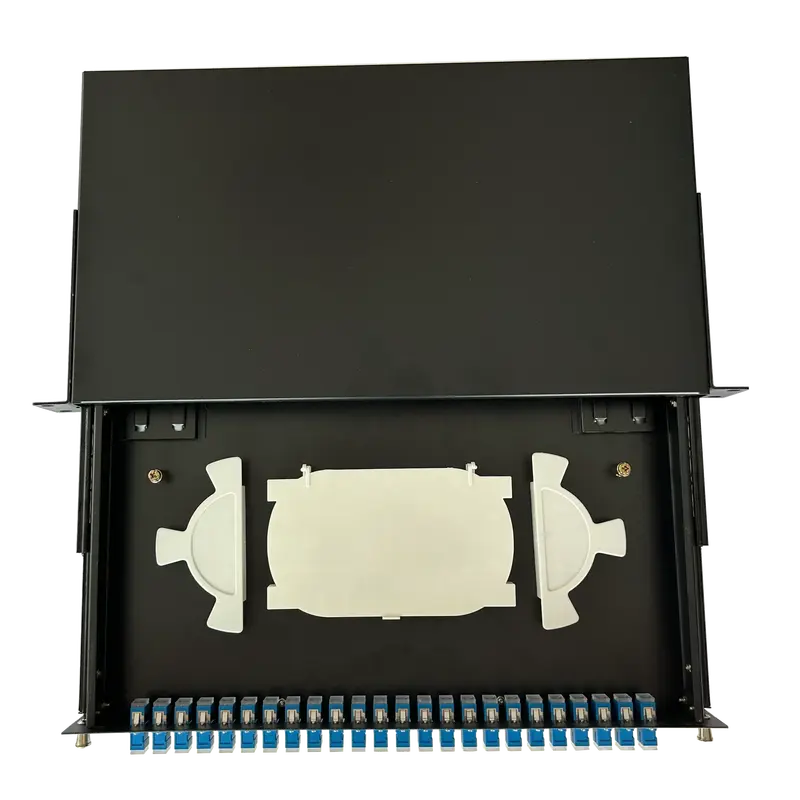

- Керування волокнами: касета для зварювань, направляючі для укладання та фіксації кабелю.
Комплектація
- Корпус панелі з висувним лотком.
- Касета для зварювань.
- Кріпильний набір для монтажу в стійку.
- Хомути, організатори та фіксатори кабелю.
- Маркувальні елементи для позначення портів.
Переваги для монтажника
- Просте встановлення та обслуговування.
- Безпечне висування лотка без ризику падіння.
- Гнучка конфігурація під різні типи адаптерів.
- Легка ідентифікація портів.
- Оптимальна організація оптичних волокон.
Схожі товари
Виготовлений з легкого і міцного алюмінієвого сплаву, MCNP пропонує зручне поводження з ним під час монтажу та експлуатації, а також низькі транспортні витрати. Вхідні кабелі розвантажуються від натягу на задній частині корпусу.
від 8497 грн
Оптичний крос OPTOKON TMVJ — 1U корпус з висувною полицею для монтажу та зварювання оптичних волокон. Підтримує до 96 волокон, різні типи панелей SC/LC/FC/ST/E2000, ідеальний для FTTH та телеком-рішень.
від 6789 грн
Компактна оптична шафа 1U для термінації до 96 волокон. Легкий алюмінієвий корпус 5754, тримач мікротрубок, змінні панелі адаптерів та зручний доступ для монтажу у стійках і FTTH/PON мережах.

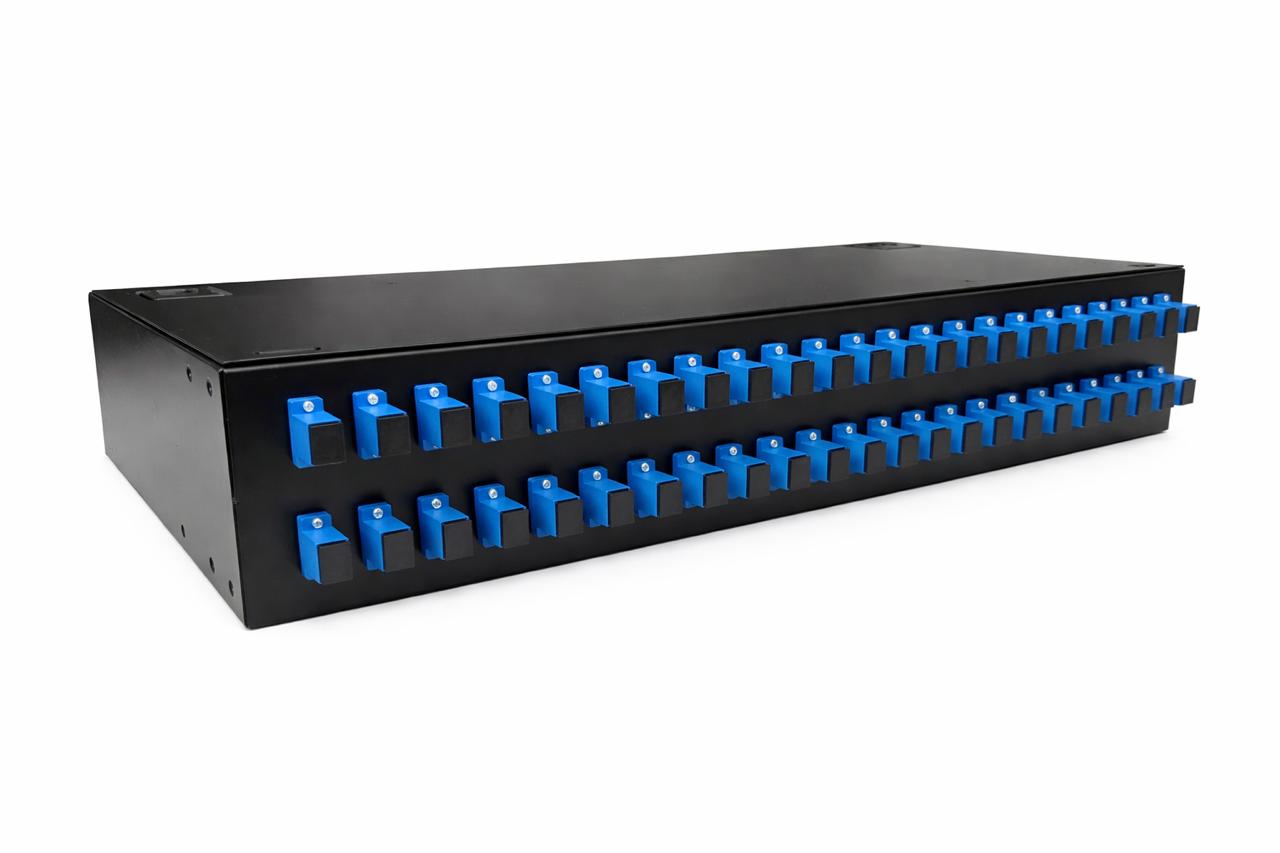

Патч-панель оптична RMF-1 інтегрує функції зварювання, зберігання та розподілу волоконно-оптичних кабелів. Використовується для термінації та розподілу центральних магістральних кабелів у волоконно-оптичних системах зв'язку.
