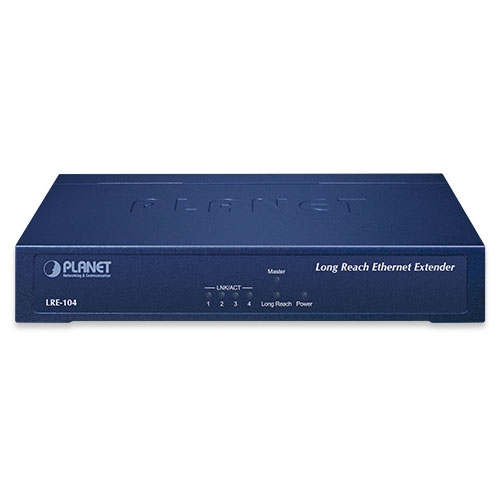

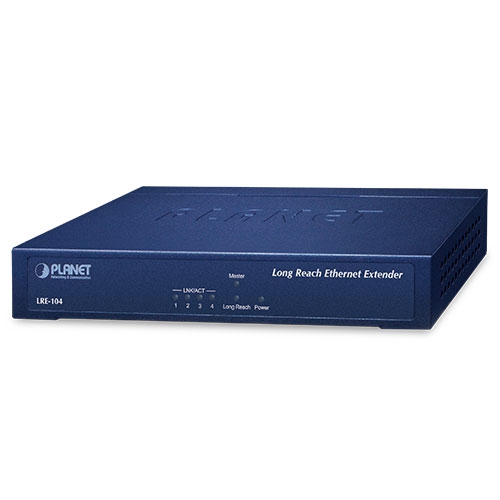

4-Port 10/100TX + 1-Port UTP/BNC Long Reach Ethernet Extender

Високопродуктивне рішення для Ethernet на великі відстані

Щоб задовольнити потреби застосувань Ethernet на великі відстані по UTP, телефонному дроту або коаксіальному кабелю, компанія PLANET Technology пропонує подовжувач нового покоління Ethernet по UTP/коаксіалу — LRE-104. Пристрій оснащений 4 портами 10/100BASE-TX RJ45 та 1 комбінованим роз’ємом UTP RJ45/BNC у металевому корпусі, що робить його розміщення зручним і надійним. LRE-104 забезпечує сумарну дуплексну швидкість передавання даних до 100 Мбіт/с і може розширювати лінію на відстань до 1,2 км по телефонному дроту та до 2 км по коаксіальному кабелю. Це ідеальне рішення для збільшення дальності та перетворення сигналу Ethernet з існуючого кабелю UTP, телефонної пари або коаксіалу на стандартний 100-метровий UTP-кабель для будь‑яких IP‑пристроїв, таких як HD IP‑камера, бездротова точка доступу, NVR або система digital signage.

IP‑Ethernet на великі відстані по існуючих UTP або коаксіальних кабелях

PLANET LRE-104 — це також рішення Long Reach Ethernet (LRE), яке забезпечує швидку заміну та плавну міграцію від існуючої аналогової системи до повністю цифрової. Звичайний кабель UTP може бути подовжений лише до 100 метрів, але з LRE-104 відстань для Ethernet‑мережі може бути збільшена не тільки до 700 метрів (Cat.5e UTP) і 1200 метрів (телефонний дріт), а й до 2000 метрів (BNC‑кабель), що робить його ідеальним для таких застосувань:

• IP‑пристрої на великих відстанях
• IP‑системи digital signage
• Перехід від кабельного телебачення до IPTV
• Дистанційна відеоосвіта
• Електронні білборди
• Інші подібні застосування

Якщо у вас уже прокладено кабель Cat.5e UTP або телефонну пару, ви можете дуже просто встановити пару пристроїв LRE-104 без необхідності прокладання додаткових мережевих кабелів, тим самим суттєво скоротивши витрати на будівництво мережі.

*Можна використовувати лише один тип кабелю для реалізації функції подовження

Проста та гнучка інсталяція

LRE-104 підтримує два режими роботи: клієнтський «Slave» і центральний «Master», що робить його використання в різних мережевих сценаріях простим і гнучким. Режим «Slave» або «Master» налаштовується за допомогою вбудованого DIP‑перемикача. Для організації з’єднання «точка‑точка» необхідно, щоб один LRE-104 працював у режимі «Slave», а інший — у режимі «Master»; разом вони утворюють пару перетворювачів для встановлення лінії зв’язку.

Це дає змогу адміністратору ефективно керувати мережею по UTP‑кабелю та покращує якість передавання даних на великі відстані.

Каскадне з’єднання (daisy-chain) декількох вузлів

PLANET LRE-104 забезпечує гнучкість розширення локальної мережі за допомогою BNC T‑конектора, що дає змогу підключати до чотирьох вузлів на порт за потреби.

Застосування

Системи відеонагляду та безпеки на базі IP для житлових комплексів і кампусів

Щоб скористатися перевагами цифрових систем відеоспостереження та зберегти вже прокладені UTP‑кабелі, LRE-104 допомагає житловим комплексам, кампусам та підприємствам модернізувати аналогову систему камер до IP‑відеоспостереження без прокладання нових ліній. LRE-104 має комутаційну архітектуру з чотирма портами RJ45, одним інтерфейсом Long Reach Ethernet та BNC‑роз’ємом. Достатньо під’єднати UTP‑кабель від IP‑камери до одного з 4 Ethernet‑портів, а існуючий кабель UTP або телефонну пару — до роз’єма UTP, або коаксіальний кабель — до роз’єма BNC, щоб легко розгорнути мережу, збільшити дальність і виконати перетворення сигналів шляхом передавання даних Ethernet по стандартних кабелях.

З’єднання «точка‑точка» — підключення LAN до LAN

Один комплект подовжувачів LRE-104 може використовуватися для з’єднання двох локальних мереж, розташованих у різних приміщеннях або будівлях. Через кабель Cat.5e UTP, телефонну пару або коаксіальний кабель можна організувати магістраль зі швидкістю до 100 Мбіт/с; при цьому один пристрій має працювати в режимі Master, а інший — у режимі Slave.

Ключові особливості

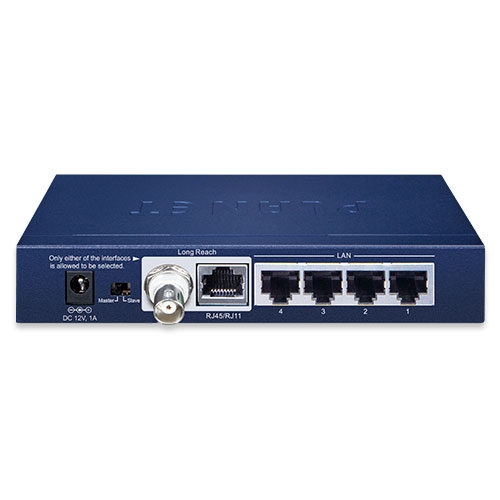

Фізичні порти

• 4 x 10/100 Мбіт/с RJ45, автонеготація та підтримка напів/повного дуплексу
• 1 x RJ45 для функції подовження (Long Reach)
• 1 x BNC (female) для функції подовження (Long Reach)

Long Reach Ethernet

• Підтримка телефонної пари (RJ11) та кабелю Cat.5e UTP або вище
• Використання існуючого коаксіального кабелю RG59/RG6
• Передача даних Ethernet на відстань до 1,2 км по телефонній парі
• Передача даних Ethernet на відстань до 2 км по коаксіальному кабелю
• Режими Master/Slave, що вибираються DIP‑перемикачем
• Максимальний розмір кадру 1522 байти, прозора передача тегів IEEE 802.1Q VLAN

Конструкція та інсталяція

• Розширені світлодіодні індикатори для діагностики мережі
• Мінімальний час монтажу (принцип «Plug-and-Play»)
• Металевий корпус для кращого захисту
• Компактні розміри та просте встановлення
• Захист Ethernet від ESD до 6 кВ DC
• Робоча температура від 0 до 50 °C
