1-Port 10/100TX over Coaxial Long Reach Ethernet Extender
Просте підключення Ethernet через коаксіальний кабель

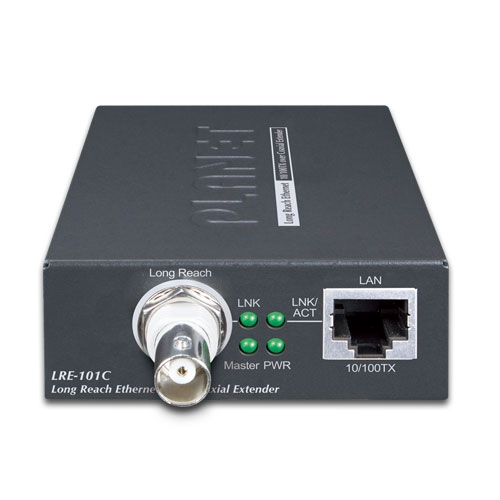

Щоб задовольнити потреби у передаванні Ethernet на великі відстані через коаксіальний кабель, компанія PLANET представила нове покоління перетворювачів Ethernet over Coax – LRE-101C. Модель оснащена 1 портом 10/100BASE-T RJ45 та 1 BNC-роз’ємом у компактному металевому корпусі, що робить її встановлення максимально зручним. Працюючи з існуючою коаксіальною інфраструктурою, LRE-101C забезпечує повнодуплексну швидкість до 100 Мбіт/с та дозволяє розширювати мережу на відстань до 2 км, а також підтримує топологію «точка-багатоточка». Це ідеальне рішення для передавання даних Ethernet по коаксіалу та подальшої подачі сигналу через 100-метрову UTP лінію до IP-камер, точок доступу, NVR та цифрових панелей.
IP Ethernet на великі відстані через існуючий коаксіальний кабель
PLANET LRE-101C — це рішення Long Reach Ethernet (LRE), яке дозволяє легко перейти від аналогової інфраструктури до повністю цифрової. Звичайний UTP-кабель підтримує до 100 метрів, але LRE-101C дозволяє подовжити Ethernet-з’єднання до 2000 метрів (6561 фут), що підходить для таких задач:
- IP-пристрої на великій відстані
- Цифрові інформаційні панелі
- Перехід з кабельного ТБ на IPTV
- Відеоосвіта на відстані
- Електронні білборди
- Інші мережеві застосування
Якщо у вас вже прокладено коаксіальний кабель, ви можете легко встановити пару LRE-101C без необхідності монтувати нові мережеві лінії — це значно знижує витрати на розбудову мережі.
Просте та гнучке встановлення
LRE-101C підтримує два режими роботи: «Slave» (клієнт) та «Master» (центральний вузол), що забезпечує гнучкість у будь-якому застосуванні. Режим обирається за допомогою DIP-перемикача. Для підключення «точка-точка» один пристрій має бути встановлений у режим Master, а інший — у Slave. Це спрощує адміністрування та дозволяє здійснювати стабільну передачу даних на великі відстані.
Каскадне з’єднання кількох вузлів
PLANET LRE-101C дозволяє розширювати невеликі мережі за допомогою BNC-Т-розгалужувачів, забезпечуючи підключення до чотирьох вузлів на один порт при необхідності.
Низьке енергоспоживання
LRE-101C споживає лише 1,5 Вт при повній роботі, що робить його енергоефективним рішенням.
Зручне встановлення у шасі
Модель LRE-101C може працювати як окремий пристрій або встановлюватися у шасі медіаконвертерів PLANET MC-700 та MC-1500. При монтажі в шасі пристрій може отримувати живлення безпосередньо від нього. Також доступне DIN-рейкове або настінне кріплення.
Застосування
Застосування «точка-точка» — з’єднання LAN-мереж
Одна пара LRE-101C дозволяє об’єднати дві локальні мережі на значній відстані. Передача здійснюється через коаксіальний кабель, створюючи 100-мегабітний канал. Один пристрій працює у режимі Master (CO), другий — Slave (CPE).
IP-відеоспостереження для громад, кампусів та підприємств
LRE-101C дозволяє перейти з аналогових камер на IP-системи, використовуючи існуючі коаксіальні лінії без прокладання нових проводів. Просто під’єднайте UTP-кабель IP-камери до RJ45-порту, а коаксіальний кабель — до BNC-роз’єму, щоб передати Ethernet-дані та збільшити дальність сигналу.
Ключові характеристики
- Порт 10/100Mbps RJ45, автоналаштування, напів/повний дуплекс
- Підтримка існуючих коаксіальних кабелів RG59/RG6
- Дальність передачі Ethernet до 2 км
- Режими Master/Slave перемикаються DIP-перемикачем
- Максимальний розмір кадру — 1522 байти, підтримка VLAN 802.1Q
- Мінімальний час монтажу: Plug-and-Play
- LED-індикатори для діагностики мережі
- Компактний корпус, проста інсталяція
- Підтримка шасі PLANET (MC-700/MC-1500/MC-1500R/MC-1500R48)
Специфікації
| Апаратні характеристики | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LAN Ethernet інтерфейс | 1 × 10/100BASE-TX RJ45 порт, автоузгодження / auto-MDI/MDI-X Кабель: Cat5e або вище Максимальна відстань: 100 м Максимальний розмір кадру: 1522 байти |
||||||||||||||||||||
| Long Reach інтерфейс | 1 × BNC (Ethernet over Coax) Коаксіальні кабелі 75 Ом: RG-6/U — менше 12Ω на 1000 футів RG-59/U — менше 30Ω на 1000 футів Максимальна відстань передачі: 2000 м (6 561 фут) Стандарт Long Reach Ethernet: IEEE 1901 Модуляція: Wavelet-OFDM Шифрування: AES-128 Частотний діапазон: 2–28 МГц Продуктивність*
|
||||||||||||||||||||
| Функціональність | DIP-перемикач для вибору режиму Master або Slave | ||||||||||||||||||||
| Розміри | 94 × 70.3 × 26.2 мм | ||||||||||||||||||||
| Вага | 194 г | ||||||||||||||||||||
| Корпус | Метал | ||||||||||||||||||||
| Живлення | 5V DC, 2A зовнішній адаптер | ||||||||||||||||||||
| LED-індикатори | Power (зелений) LAN: LNK/ACT 10/100 Мбіт/с (зелений) Long Reach: LNK/ACT (зелений) Master (зелений) |
||||||||||||||||||||
| Стандарти | |||||||||||||||||||||
| Відповідність стандартам | IEEE 802.3/802.3u IEEE 802.3x Flow Control IEEE 802.1Q VLAN Transparent, Multicast Pass-through |
||||||||||||||||||||
| Сертифікація | FCC Part 15 Class A, CE | ||||||||||||||||||||
| Умови експлуатації | |||||||||||||||||||||
| Температура | Робоча: 0–50°C Зберігання: -10–70°C |
||||||||||||||||||||
| Вологість | 5–95% без конденсації (робота та зберігання) | ||||||||||||||||||||
