1-Port 10/100/1000T Ethernet over Coaxial Converter
200/200 Мбіт/с Downstream/Upstream — високопродуктивне рішення Gigabit Ethernet через коаксіальний кабель
Щоб задовольнити потреби у високій швидкості та збільшеній дальності під час передавання Ethernet через коаксіальний кабель, компанія PLANET Technology пропонує VC-232G — нове покоління Ethernet-over-Coaxial конвертерів на основі сучасного профілю VDSL2 Super Vector 35b. Пристрій оснащено одним портом 10/100/1000BASE-T RJ45 та одним BNC роз’ємом у компактному металевому корпусі, що дозволяє легко його розміщувати. Використовуючи існуючу коаксіальну інфраструктуру, VC-232G забезпечує відмінну пропускну здатність — до 200/200 Мбіт/с (G.INP, Sym, 8dB) на відстані 200 м та до 90/88 Мбіт/с на відстані 800 м. Це ідеальне рішення для розширення мережі та перетворення сигналу, дозволяючи передавати Ethernet із коаксіального кабелю до 100-метрової UTP лінії для IP-камер, точок доступу Wi-Fi, NVR та цифрових інформаційних панелей.
Високоякісна передача даних у висхідному та низхідному напрямках
VC-232G ґрунтується на двох ключових технологіях — Gigabit Ethernet та VDSL2 (Very-high-data-rate Digital Subscriber Line 2). Він забезпечує стабільний високошвидкісний канал «точка-точка» з дуплексною швидкістю передачі даних до 300 Мбіт/с. Доступні два режими передавання даних — асиметричний та симетричний:
- Асиметричний режим — завантаження до 300 Мбіт/с, вивантаження до 100 Мбіт/с
- Симетричний режим — завантаження до 200 Мбіт/с і вивантаження до 200 Мбіт/с
Симетричний режим забезпечує однаковий рівень швидкості в обох напрямках, тоді як асиметричний — кращу якість у коротких лініях. Таким чином, симетрія підходить для високих навантажень на висхідний канал, а асиметрія — для максимізації швидкості завантаження.
IP Ethernet через існуючі коаксіальні кабелі на великі відстані
VC-232G є рішенням Long Reach Ethernet (LRE), що дозволяє швидко та безболісно перейти від аналогової системи до повністю цифрової інфраструктури. Якщо звичайний UTP-кабель обмежений 100 м, то VC-232G розширює дальність Ethernet до 1400 м (4593 ft), що робить його ідеальним для наступних застосувань:
- Віддалені IP-пристрої
- Цифрові інформаційні панелі
- Перехід від кабельного телебачення до IPTV
- Відеоосвіта на відстані
- Електронні білборди
- Інші додатки
Якщо у вас уже встановлені коаксіальні кабелі, ви можете легко розгорнути пару VC-232G без додаткових витрат на монтаж нових ліній.
Просте та гнучке встановлення
VC-232G має принцип роботи Plug-and-Play та повну сумісність із усіма мережевими протоколами. Пристрій можна використовувати як окремий модуль із зовнішнім живленням або ж встановити у медіашассі PLANET (MC-700/MC-1500/MC-1500R/MC-1500R48). Стан роботи показується за допомогою діагностичних LED-індикаторів на передній панелі.
Застосування
Точка-точка — з’єднання LAN–LAN
Пара VC-232G може поєднати дві локальні мережі на значній відстані. Передавання через коаксіальний кабель забезпечує асиметричний канал 200/100 Мбіт/с. Один пристрій має працювати у режимі Master (CO), а інший — у режимі Slave (CPE).
Системи відеоспостереження у житлових комплексах, кампусах та підприємствах
VC-232G допомагає модернізувати аналогові системи відеоспостереження до IP-формату без заміни кабелю. Maestro працює за архітектурою комутатора з одним портом RJ45 і одним BNC Ethernet-over-Coax. Підключіть IP-камеру до Ethernet-порту, а коаксіальний кабель — до BNC, щоб легко розгорнути та розширити мережу.
Основні характеристики
- Підтримка ITU-T G.993.2 VDSL2 Profile 17a/30a/35b
- Підтримка ITU-T G.993.5 G.Vectoring та G.INP
- Смуга пропускання до 200/100 Мбіт/с
- Режими CO/CPE перемикаються DIP-перемикачем
- Вибір профілю смуги та SNR margin
- BNC-роз’єм для VDSL
- Працює через наявний коаксіальний кабель RG59/RG6
- До 1,4 км у режимі «точка-точка»
- Підтримка розміру пакету до 1522 байт, прозорість IEEE 802.1Q VLAN
- Мінімальний час монтажу (Plug-and-Play)
- LED-індикатори для діагностики
- Монтаж на стіну або DIN-рейку (опція)
- Сумісний із медіашассі PLANET
Технічні характеристики
| Апаратні характеристики | |
|---|---|
| Версія обладнання | 3 |
| TP інтерфейс | 1 порт 10/100/1000BASE-T RJ45, auto-MDI/MDI-X |
| VDSL інтерфейс | 1 BNC Ethernet-over-Coax Кабель Coaxial 75 ohm RG-6/U <12Ω/1000 ft RG-59/U <30Ω/1000 ft Максимальна відстань До 1400 м (4593 ft) |

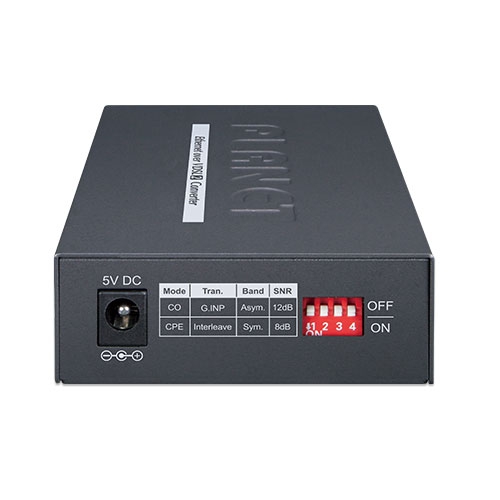

| DIP-перемикачі | DIP-1: CO / CPE DIP-2: G.INP / Interleaved DIP-3: Asymmetric / Symmetric DIP-4: SNR 12dB / 8dB |
| Габарити | 94 × 70.3 × 26.2 мм |
| Вага | 205 г |
| Живлення | DC 5V, 2A |

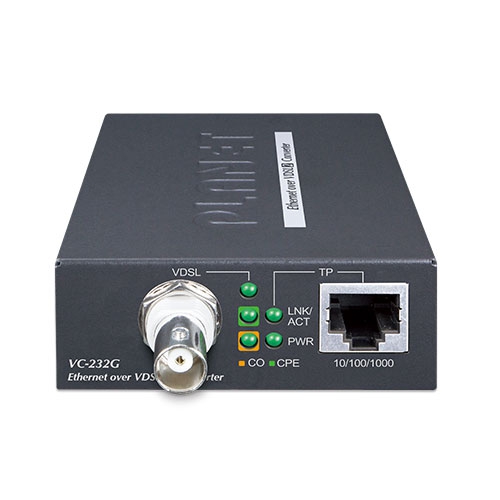

| LED індикатори | Power — зелений LAN 10/100/1000 LNK/ACT — зелений VDSL — зелений CO — зелений CPE — зелений |
| Корпус | Метал |
| Монтаж | Настінний або DIN-рейка (опція) |
| Характеристики комутатора | |
| Схема обробки | Store-and-Forward |
| Таблиця MAC | 1K записів |
| Максимальний розмір пакету | 1522 байти |
| Відповідність стандартам | |
| VDSL стандарти | VDSL-DMT ITU-T G.993.1 ITU-T G.997.1 ITU-T G.993.2 (17a/30a/35b) ITU-T G.993.5 Vectoring ITU-T G.998 G.INP |
| Ethernet стандарти | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.1p CoS ITU-T G.993.1 / G.997.1 / G.993.2 G.Vectoring, G.INP |
| Регуляторна відповідність | FCC Part 15 Class A, CE |
| Умови експлуатації | |
| Температура | Робоча: 0~50°C Зберігання: -10~70°C |
| Вологість | 5~95% без конденсату |
| Продуктивність (через коаксіал) | |
| Показники передачі | Повністю збережені згідно оригінальної таблиці (Interleave, G.INP, Asymmetric/Symmetric, 8dB/12dB) |
