Медіаконвертери 2×10/100Base-TX → 1×100Base-FX (Fast Ethernet) | IMC-1SFX2TX / IMC-1SFX2PTX
Компактні промислові медіаконвертери 2×10/100Base-TX → 1×100Base-FX (Fast Ethernet) — стандартна версія та версія з PoE/PoE+
IMC-1SFX2TX та IMC-1SFX2PTX — це серія компактних некерованих індустріальних медіаконвертерів для надійного перетворення сигналу з 2×10/100Base-TX (мідь, RJ45) у 100Base-FX (оптика, SFP) у жорстких умовах експлуатації. Пристрої розраховані на роботу 24/7 у промислових шафах, транспортній інфраструктурі, на об’єктах IP-відеоспостереження та автоматизації, де комерційне обладнання часто не витримує температур, вібрацій і електромагнітних завад.
Серія поєднує ключові промислові переваги: широкий діапазон живлення, резервоване підключення живлення із захистом від переполюсування та перенапруги, безвентиляторний корпус IP40, монтаж на DIN-рейку, робочий діапазон −40…+75 °C і підвищену стійкість до EMI/EMC. Для стабільної роботи мережі передбачено ізоляцію портів, керування потоком, стримування широкомовного шторму та підтримку Jumbo Frame до 10 Кбайт (налаштовується DIP-перемикачами). Додатково реалізовано Watchdog — автоматичне перезавантаження у разі зависання пристрою.
Серія доступна у двох виконаннях:
- IMC-1SFX2TX — стандартна версія (2×RJ45 без PoE), живлення 12–58 В DC.
- IMC-1SFX2PTX — версія з PoE/PoE+ на 2 портах RJ45 для живлення IP-пристроїв (камери, точки доступу, VoIP-телефони тощо), живлення 44–57 В DC, потужність до 30 Вт на порт (загальний бюджет PoE до 60 Вт).
Основні переваги
- Перетворення Fast Ethernet: 2×10/100Base-TX → 100Base-FX у компактному промисловому виконанні.

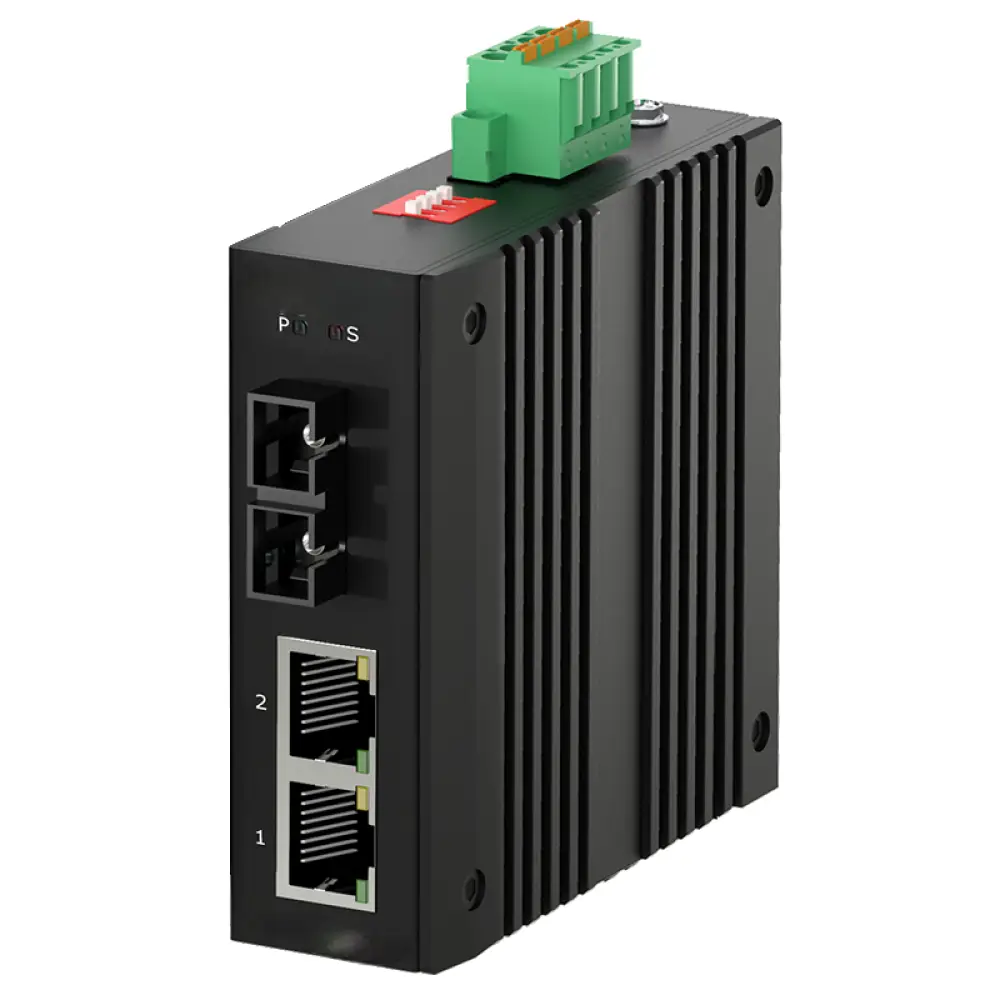

- 2×RJ45 10/100Base-TX + 1×SFP 100Base-FX (SC/ST/FC — опційно через модулі/перехідники).
- Резервоване живлення, захист від зворотної полярності та перенапруги.
- DIP-перемикачі для швидкого ввімкнення функцій без програмування.
- Jumbo Frame до 10 Кбайт, буфер 1 Мбайт.
- Watchdog — автоматичне перезавантаження при зависанні.
- Захист від імпульсних перенапруг 4 кВ та ESD: повітря — 15 кВ, контакт — 8 кВ.
- Безвентиляторний корпус IP40, DIN-рейковий монтаж, компактні розміри 30×85×85 мм.
- Робоча температура: −40 °C … +75 °C.
- Гарантія 5 років.
Функції DIP-перемикачів
- IMC-1SFX2TX:
- 1. Ізоляція портів (Port Isolation)
- 2. Керування потоком (Flow Control)
- 3. Стримування широкомовного шторму (Broadcast Storm Restrain)
- 4. Jumbo Frame 10 Кбайт
- IMC-1SFX2PTX (PoE):
- 1. Ізоляція портів (Port Isolation)
- 2. Керування потоком (Flow Control)
- 3. Режим збільшеної дальності 250 м (Long Distance Mode 250 м)
- 4. PoE Watchdog (автоматичний перезапуск живлення PoE при зависанні кінцевого пристрою)
Технічні характеристики (об’єднано)
| Параметр | IMC-1SFX2TX | IMC-1SFX2PTX (PoE) |
|---|---|---|
| Тип пристрою | Некерований промисловий медіаконвертер | Некерований промисловий PoE медіаконвертер |
| Інтерфейси | Оптичний порт: 1 • Мідні порти RJ45: 2 | |
| Порти Ethernet | 2×10/100Base-TX RJ45 1×100Base-FX SFP (SC/ST/FC — опційно) |
2×10/100Base-TX RJ45 PoE 1×100Base-FX SFP (SC/ST/FC — опційно) |
| Стандарти Ethernet | IEEE 802.3 (10Base-T) IEEE 802.3u (Fast Ethernet) IEEE 802.3x (Flow Control) IEEE 802.3az (EEE) |
IEEE 802.3 (10Base-T) IEEE 802.3u (Fast Ethernet) IEEE 802.3x (Flow Control) IEEE 802.3az (EEE) IEEE 802.3af (PoE) IEEE 802.3at (PoE+) |
| Комутаційні параметри | Комутаційна здатність: 0.6 Гбіт/с Швидкість пересилання пакетів: 0.89 Mpps Таблиця MAC-адрес: 8K VLAN: 4K Буфер: 1 Мбайт Затримка пересилання: < 10 мкс Jumbo Frame: до 10 Кбайт Автовизначення MDI/MDIX: підтримується Watchdog: підтримується |
|
| Налаштування DIP | 1. Ізоляція портів 2. Керування потоком 3. Стримування широкомовного шторму 4. Jumbo Frame 10 Кбайт |
1. Ізоляція портів 2. Керування потоком 3. Режим 250 м 4. PoE Watchdog |
| Параметри живлення | ||
| Вхідна напруга | 12–58 В DC, резервований вхід | 44–57 В DC, резервований вхід |
| Вхідний струм | 0.2 А (макс.) | 1.5 А (макс.) |
| Споживання потужності | При повному навантаженні ≤ 2.5 Вт | Без PoE при повному навантаженні ≤ 2.5 Вт Бюджет PoE: ≤ 60 Вт (до 30 Вт на порт) |

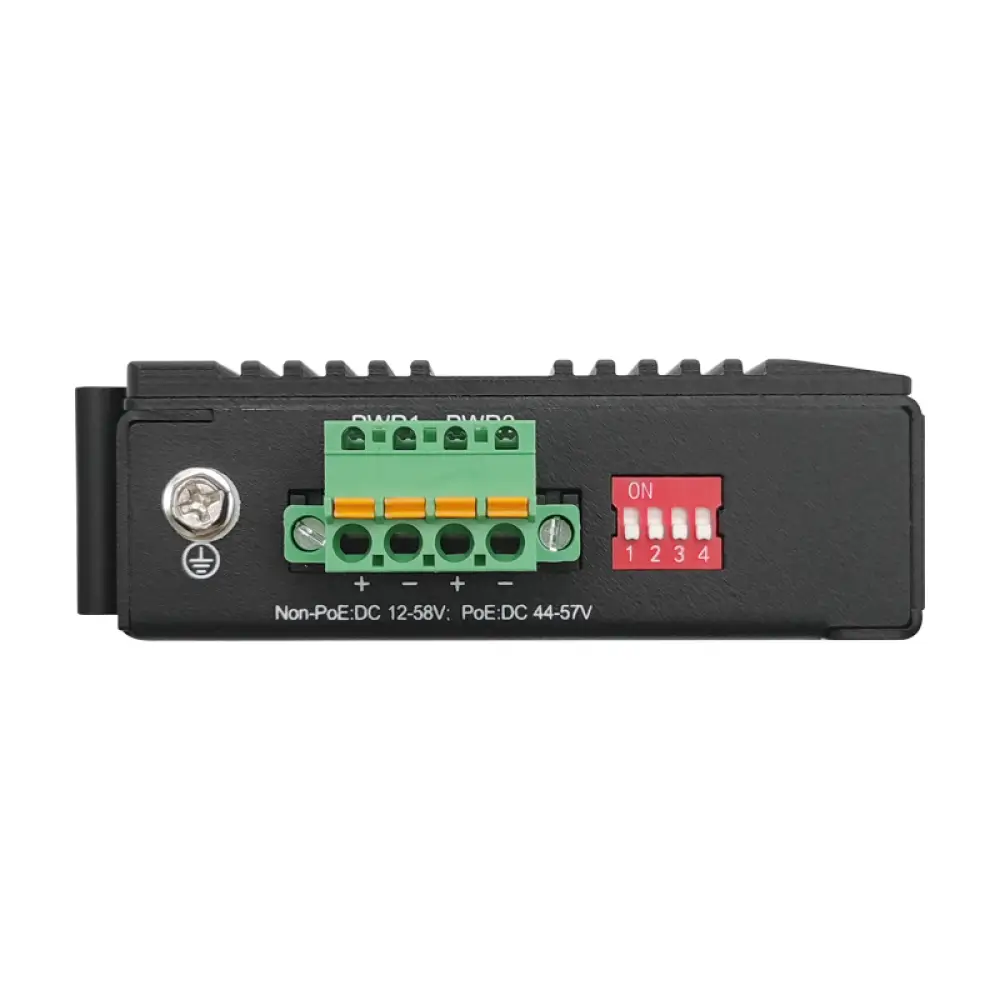

| Роз’єм живлення | Знімний 4-контактний термінальний блок | |
| Захист від переполюсування | Підтримується | |
| Захист від перенапруги | Підтримується | |
| PoE (лише для IMC-1SFX2PTX) | ||
| Підтримка PoE | Не підтримується | IEEE 802.3af / IEEE 802.3at |
| Потужність PoE | — | До 30 Вт на порт (PoE+), сумарно до 60 Вт |
| Захисти та промислова стійкість | ||
| Імпульсні перенапруги | 4 кВ (Surge Protection) | |
| ESD | 15 кВ (повітря) / 8 кВ (контакт) | |
| Промислові випробування | IEC 61000-4-5 рівень 3 (живлення 4кВ/2кВ 8/20 мкс; Ethernet 4кВ/2кВ 10/700 мкс) IEC 61000-4-11 рівень 3 (10 В) IEC 61000-4-2 рівень 4 (8кВ/15кВ) IEC 60068-2-27 (удар) • IEC 60068-2-32 (вільне падіння) • IEC 60068-2-6 (вібрація) |
|
| Механічна конструкція | ||
| Ступінь захисту | IP40 | |

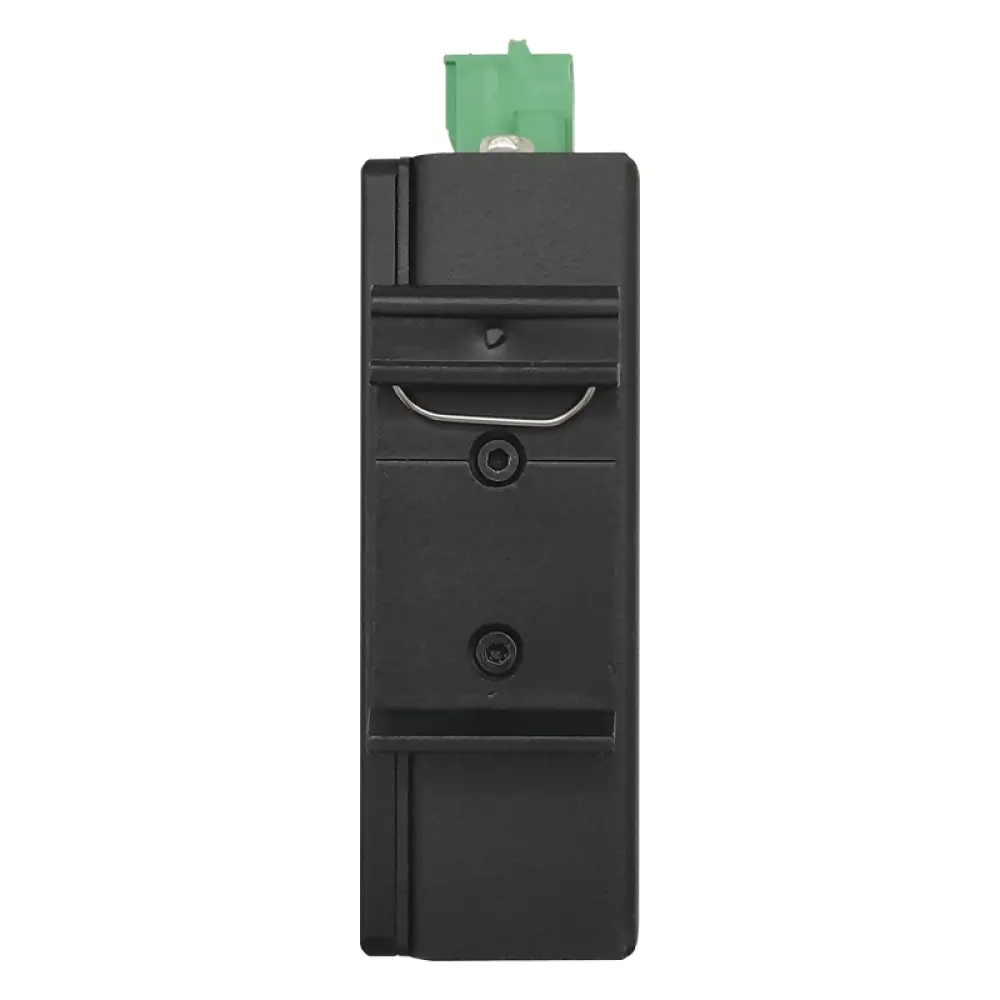

| Монтаж | DIN-рейка | |
| Розміри (Ш×Г×В) | 30×85×85 мм | |
| Вага | 0.21 кг | |
| Умови експлуатації | ||
| Робоча температура | −40 °C … +75 °C | |
| Температура зберігання | −40 °C … +85 °C | |
| Вологість | 5% … 95% (без конденсації) | |
| Сертифікації | CCC / CE / FCC / RoHS | |
Світлодіодні індикатори
| Модель | Індикатор | Колір | Стан | Опис |
|---|---|---|---|---|
| IMC-1SFX2TX | P (живлення) | Зелений | Вимкнено | Пристрій вимкнений або несправний |
| Увімкнено | Живлення пристрою в нормі | |||
| S (система) | Червоний | Вимкнено | Мікросхема працює нормально | |
| Увімкнено | Помилка читання/запису мікросхеми | |||
| 1–2 (мідні порти) | Зелений | Вимкнено | Лінк відсутній | |
| Увімкнено | Лінк встановлено | |||
| Блимає | Передача/прийом даних (TX/RX) | |||
| 3 (оптичний порт) | Зелений | Вимкнено | Лінк відсутній | |
| Увімкнено / блимає | Лінк встановлено / передача даних | |||
| IMC-1SFX2PTX (PoE) | P (живлення) | Зелений | Вимкнено | Пристрій вимкнений або несправний |
| Увімкнено | Живлення пристрою в нормі | |||
| S (використання PoE) | Червоний | Вимкнено | Сумарне використання PoE < 50% | |
| Блимає | 50% < використання PoE < 90% | |||
| Увімкнено | Використання PoE ≥ 90% | |||
| 1–2 (мідні порти) | Зелений | Вимкнено | Лінк відсутній | |
| Увімкнено | Лінк встановлено | |||
| Блимає | Передача/прийом даних (TX/RX) | |||
| 1–2 (PoE) | Жовтий | Вимкнено | PoE не працює | |
| Увімкнено | PoE працює |
Сфери застосування
- Промислові Ethernet-мережі у виробничих цехах та на лініях.
- IP-відеоспостереження (особливо IMC-1SFX2PTX — живлення камер по PoE/PoE+).
- Автоматизація та диспетчеризація (SCADA/PLC), мережі в шафах керування.
- Транспортна інфраструктура, тунелі, об’єкти з підвищеними вимогами до температури та EMI/EMC.
- Нафтогазова, енергетична та хімічна промисловість.
Надійне перетворення Fast Ethernet → оптика для промислових систем — з двома мідними портами, у стандартному виконанні або з PoE/PoE+ для живлення кінцевих пристроїв.
