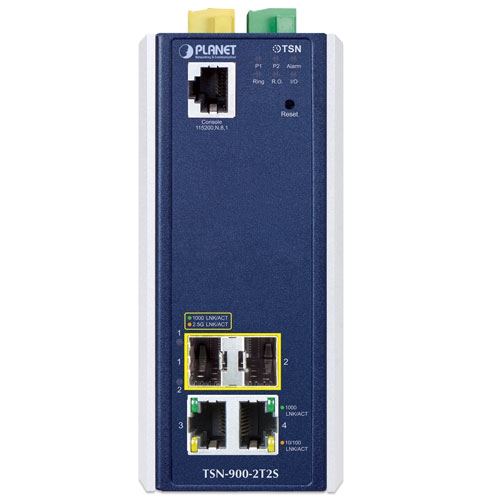

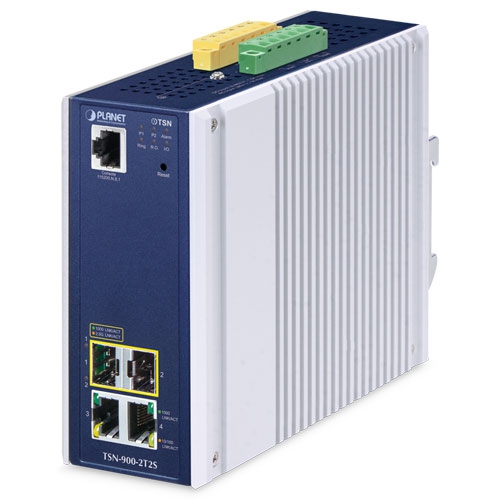

Промисловий 2-портовий 10/100/1000T + 2-портовий 1G/2,5G SFP керований TSN медіаконвертер

Інноваційний промисловий TSN медіаконвертер гарантує доставку даних, чутливих до часу

PLANET TSN-900-2T2S — це новий промисловий керований медіаконвертер Time-Sensitive Networking (TSN), який має 2 порти 10/100/1000BASE-T RJ45 та 2 порти 1G/2.5GBASE-X SFP. Пристрій виконаний у міцному металевому корпусі IP30 для стабільної роботи у складних умовах та охоплює всі рівні мережі промислової автоматизації — від польової шини до магістралі підприємства. Він забезпечує наскрізну передачу пріоритетного трафіку з наднизькою затримкою. Завдяки двом двошвидкісним SFP-слотам TSN-900-2T2S можна гнучко застосовувати для збільшення дальності з’єднання.

TSN-900-2T2S можна встановлювати майже в будь-якому складному середовищі, адже він стабільно працює в діапазоні температур від -40 до +75 °C. Підтримується монтаж на DIN-рейку або настінне кріплення для ефективного використання простору в шафі.

Формуємо сталий розвиток інновацій завдяки принципам ESG

TSN-900-2T2S допомагає бізнесу підвищувати ефективність операцій і виробництва та одночасно зменшувати енергоспоживання і втрати ресурсів, посилюючи економічні й соціальні вигоди підприємства та узгоджуючись із принципами ESG. Наприклад, застосування TSN-900-2T2S у промисловій автоматизації забезпечує точніше керування виробничими процесами, знижуючи споживання енергії та обсяги відходів. Аналогічно, використання у транспортній сфері допомагає оптимізувати логістичні маршрути, зменшуючи викиди CO₂ та затори.

Спрощений шлях до інфраструктури, сумісної з TSN

PLANET TSN-900-2T2S забезпечує мережеві комунікації в реальному часі з низькою затримкою для промислової автоматизації, мереж 5G NR, Industry 4.0, потокового відео 4K/8K та індустрії ігор/рішень VR/AR завдяки технології Time-Sensitive Networking (TSN) і синхронізації часу на всіх портах за допомогою IEEE 1588 Precision Time Protocol (PTPv2).

TSN-900-2T2S підтримує TSN-стандарти IEEE, необхідні для повноцінних рішень реального часу: профіль IEEE 802.1AS-REV для синхронізації часу, IEEE 802.1Qbv (розкладений трафік), IEEE 802.1Qbu (пріоритизація/попереднє витіснення кадрів), IEEE 802.3br (IET — Interspersing Express Traffic), IEEE 802.1Qci (PSFP — фільтрація та поліцинг потоків) і IEEE 802.1CB (FRER — дублювання та усунення кадрів для надійності) для безшовного резервування.

TSN-900-2T2S усуває потребу розділяти Ethernet-мережі інформаційних технологій (IT) та операційних технологій (OT), надаючи більш універсальний підхід до синхронізації та точного часу для сучасних систем промислової автоматизації.

Протокол часу 1588 для промислових обчислювальних мереж

TSN-900-2T2S підтримує IEEE 1588v2 PTP (Precision Time Protocol) із апаратним таймстемпінгом для високоточної синхронізації часу в мережі та режими Boundary Clock, Transparent Clock End-to-End і Transparent Clock Peer-to-Peer. Це робить його придатним для телеком- та операторських Ethernet-застосувань, підтримки доставки сервісів MEF та рішень “timing over packet” для IEEE 1588 і синхронного Ethernet.

Резервне кільце та швидке відновлення для критичних мережевих застосувань

TSN-900-2T2S підтримує технологію резервного кільця та має потужні можливості швидкого самовідновлення для запобігання перервам у роботі й зовнішнім впливам. Він інтегрує сучасну технологію ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протоколи Spanning Tree (802.1s MSTP) та систему резервованого живлення в промислову мережу автоматизації клієнта, підвищуючи надійність і безперервність роботи в суворих умовах виробництва. У простій кільцевій топології час відновлення лінка може становити до 10 мс.

Розширені можливості рівня 2 (Layer 2)

TSN-900-2T2S можна налаштовувати для розширених функцій керування комутатором рівня 2: динамічна агрегація лінків, VLAN 802.1Q, Q-in-Q VLAN, приватний VLAN, Multiple Spanning Tree Protocol (MSTP), QoS рівнів 2–4, контроль пропускної здатності, IGMP snooping та MLD snooping. Завдяки агрегації портів TSN-900-2T2S забезпечує високошвидкісний транк із підтримкою відмовостійкості (fail-over).

Кіберзахист мережі для мінімізації ризиків безпеки

Вбудовані функції кібербезпеки майже не потребують додаткових витрат і зусиль: вони захищають керування медіаконвертером і підвищують безпеку критично важливої мережі. Для надійного захисту від сучасних загроз використовуються протоколи SSHv2 і TLSv1.2. Завдяки цьому адміністратор може будувати високозахищені корпоративні мережі значно швидше та простіше.

Modbus TCP — гнучке мережеве підключення для автоматизації виробництва

Завдяки підтримці протоколу Modbus TCP/IP TSN-900-2T2S легко інтегрується із системами SCADA, HMI та іншими системами збору даних на виробництві. Він дає змогу адміністраторам віддалено контролювати робочі параметри медіаконвертера, інформацію про порти, статус зв’язку, а також стан DI/DO, що спрощує моніторинг і технічне обслуговування всієї фабрики.

Сповіщення про події через SMTP/SNMP Trap

TSN-900-2T2S забезпечує функції сповіщення про події для діагностики аномальної роботи пристрою — наприклад, при обриві мережевого з’єднання або перезавантаженні.

Ефективна аварійна сигналізація для кращого захисту

TSN-900-2T2S підтримує функцію Fault Alarm, що сповіщає користувачів у разі несправності медіаконвертера. Завдяки цьому не потрібно витрачати час на пошук проблемного місця — це допомагає заощаджувати час і людські ресурси.

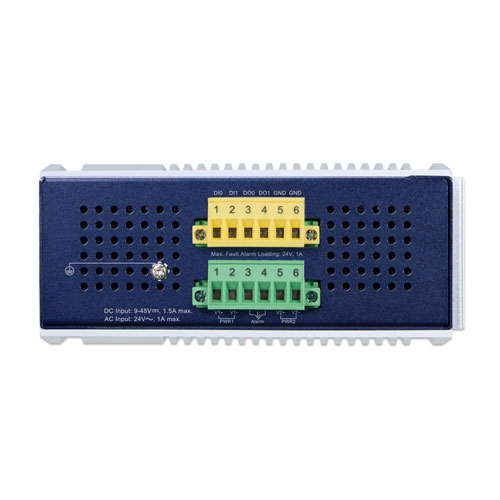

Цифрові входи та виходи (DI/DO) для зовнішньої сигналізації

TSN-900-2T2S підтримує Digital Input і Digital Output на передній панелі. Зовнішня сигналізація дозволяє використовувати цифровий вхід для виявлення та реєстрації стану зовнішніх пристроїв (наприклад, датчика проникнення у шафу) та надсилати події адміністраторам. Цифровий вихід може використовуватися для сповіщення про link down/link up на порту або збій живлення.

Подвійний стек IPv6/IPv4

Підтримуючи протоколи IPv6 та IPv4, TSN-900-2T2S допомагає дата-центрам, кампусним мережам, телеком-операторам та іншим організаціям перейти в епоху IPv6 з мінімальними інвестиціями — без необхідності заміни або модернізації наявної інфраструктури за умови розгортання крайової мережі IPv6 FTTx.

Ефективне керування

Для зручного адміністрування TSN-900-2T2S оснащений інтерфейсами керування через консоль, Web і SNMP.

• Вбудований Web-інтерфейс забезпечує просте, незалежне від платформи керування та конфігурування.
• Для текстового керування доступні Telnet і консольний порт.
• Для стандартизованого моніторингу та керування підтримується SNMPv3 з шифруванням даних сесії для безпечного віддаленого доступу.

Потужний мережевий захист

TSN-900-2T2S забезпечує повноцінні списки контролю доступу ACL (Layer 2–Layer 4) для посиленого захисту на “краю” мережі. Можна обмежувати доступ, відхиляючи пакети за IP-адресами джерела/призначення, TCP/UDP-портами або заданими типовими застосунками. Механізми захисту також включають автентифікацію користувачів і пристроїв за 802.1X (портова) та MAC-автентифікація. Функція private VLAN дозволяє блокувати взаємодію між крайовими портами для підвищення приватності.

Розширений захист IP-мережі

TSN-900-2T2S також підтримує DHCP Snooping, IP Source Guard та Dynamic ARP Inspection для запобігання атакам, пов’язаним із підміною IP, і відкидання ARP-пакетів із некоректними прив’язками MAC-адрес. Завдяки цьому адміністратор може швидко розгортати високозахищені корпоративні мережі з меншими витратами часу та зусиль.

Відмінний контроль трафіку

TSN-900-2T2S оснащений потужними функціями керування трафіком і QoS для покращення сервісів операторів зв’язку та провайдерів. QoS включає класифікацію трафіку рівня 4 на швидкості дроту та обмеження пропускної здатності — це особливо корисно для багатокористувацьких і багатобізнесових середовищ, Telco та постачальників мережевих послуг. У промислових мережах це дозволяє максимально ефективно використовувати обмежені ресурси й гарантувати найкращу якість для VoIP і відеоконференцій.

Гнучке розширення та збільшення дальності

Два додаткові mini-GBIC слоти TSN-900-2T2S підтримують тришвидкісні оптичні модулі 1000/2500BASE-X SFP. Це дає змогу гнучко підбирати SFP-трансивер не лише за дальністю, а й за необхідною швидкістю. Дальність може змінюватися від 300 м до 2 км (багатомод) та до 10/20/30/40/60/70/80/120 км (одномод або WDM). Рішення добре підходить для корпоративних дата-центрів і розподільчих мереж.

Інтелектуальна діагностика SFP

TSN-900-2T2S підтримує функцію SFP-DDM (Digital Diagnostic Monitor), що допомагає адміністратору легко відстежувати в реальному часі параметри SFP/SFP+ трансиверів: оптичну вихідну/вхідну потужність, температуру, струм зміщення лазера та напругу живлення трансивера.

Програмна VLAN-маршрутизація Layer 3 для IPv4 та IPv6 — безпека й гнучке керування

Щоб клієнти могли ефективно керувати бізнесом, TSN-900-2T2S не лише забезпечує дуже високу продуктивність і передові технології Layer 2, а й має функцію програмної VLAN-маршрутизації IPv4/IPv6. Вона дозволяє організовувати взаємодію між різними VLAN і IP-мережами для більш безпечного та гнучкого адміністрування, а також простішого побудови мережі.

Рішення для віддаленого керування

PLANET Universal Network Management System (UNI-NMS) та застосунки NMSViewerPro/CloudViewerPro допомагають ІТ-персоналу віддалено керувати мережевими пристроями та контролювати їхній робочий стан. Це особливо корисно для підприємств і промислових об’єктів із віддаленим розміщенням обладнання — помилки та несправності можна виявляти без виїзду на місце. З UNI-NMS або NMSViewerPro/CloudViewerPro бізнес отримує швидке та ефективне керування з єдиної платформи.

Applications

TSN-технологія для ефективного моніторингу виробничих процесів у реальному часі

PLANET TSN-900-2T2S, завдяки передовій технології Time-Sensitive Networking (TSN) та синхронізації часу на всіх портах за допомогою IEEE 1588 PTPv2, забезпечує ефективне рішення для реального часу. Використовуючи переваги моніторингу в реальному часі та передачі даних із низькою затримкою, його можна застосовувати для оперативного контролю й керування виробничими процесами. Такий підхід підвищує продуктивність, оптимізує ресурси та дозволяє швидко реагувати на збої, роблячи рішення перспективним для сучасних фабрик.

Key Features

Фізичні порти

• 2 порти 10/100/1000BASE-T Gigabit Ethernet RJ45
• 2 слоти 1000/2500BASE-X SFP з автоматичним визначенням типу SFP
• 1 консольний інтерфейс RJ45 для базового керування та налаштування

Промисловий корпус і монтаж

• Подвійний вхід живлення, резервоване живлення із захистом від зворотної полярності
  • Вхід DC 9–48V або AC 24V
  • Активно-активний захист від відмови живлення
  • Резервування у разі критичної відмови одного джерела
  • Відмовостійкість та стійкість до збоїв
• Металевий корпус IP30
• Монтаж на DIN-рейку або настінне кріплення
• Підтримка захисту Ethernet від ESD до 5000V DC
• Робоча температура від -40 до +75 °C

Цифрові входи та виходи

• 2 цифрові входи (DI)
• 2 цифрові виходи (DO)
• Інтеграція датчиків у систему автоматичної сигналізації
• Передача тривог у IP-мережу через електронну пошту та SNMP trap

Time-Sensitive Networking (TSN)

• Високоточна синхронізація часу
  • IEEE1588 (Time Stamping)
  • 802.1AS-Rev gPTP default profile
• Шейпери
  • 802.1Qbv — Scheduled Traffic
  • 802.1Qch — Cyclic Queuing and Forwarding
• Поліцинг TSN-потоків
  • 802.1Qci — Per Stream Filtering and Policing
• Резервування
  • 802.1CB FRER — безшовне резервування
  • Також стандартний захист лінійний і кільцевий
• Зменшення затримок
  • IEEE 802.1Qbu — Frame Preemption
  • IEEE 802.3br — Interspersing Express Traffic (IET)

Функції Layer 2

• Запобігання втраті пакетів завдяки back pressure (half-duplex) та IEEE 802.3x pause frame (full-duplex)
• Високопродуктивна архітектура Store-and-Forward, фільтрація runt/CRC для усунення помилкових пакетів і оптимізації пропускної здатності
• Підтримка Storm Control
  • Broadcast/Multicast/Unicast
• Підтримка VLAN
  • IEEE 802.1Q tagged VLAN
  • Provider Bridging (VLAN Q-in-Q, IEEE 802.1ad)
  • Private VLAN Edge (PVE)
  • Port Isolation
  • MAC-based VLAN
  • Protocol-based VLAN
  • Voice VLAN
  • VLAN Translation
  • GVRP
• Підтримка Spanning Tree Protocol
  • IEEE 802.1D STP
  • IEEE 802.1w RSTP
  • IEEE 802.1s MSTP (spanning tree по VLAN)
  • BPDU Guard
• Підтримка Link Aggregation
  • 802.3ad LACP
  • Cisco ether-channel (static trunk)
  • До 3 trunk-груп по 6 портів у кожній
• Port mirror (many-to-1)
• Портове дзеркалювання для моніторингу вхідного/вихідного трафіку
• Захист від петель (loop protection) для уникнення широкомовних циклів
• Підтримка ERPS (Ethernet Ring Protection Switching)
• Сумісність із Cisco UDLD: моніторинг лінка між двома пристроями та блокування портів на обох кінцях при відмові
• LLDP та LLDP-MED

Функції IP-маршрутизації Layer 3

• Підтримка до 32 статичних маршрутів та узагальнення маршрутів (route summarization)

Quality of Service (QoS)

• Ingress Shaper та Egress Rate Limit — контроль пропускної здатності на порт
• 8 пріоритетних черг на всіх портах
• Класифікація трафіку
  • IEEE 802.1p CoS
  • IP TOS/DSCP/IP precedence
  • IP TCP/UDP port number
  • Typical network application
• Політики Strict priority та Weighted Round Robin (WRR)
• QoS та контроль In/Out bandwidth для кожного порту
• Traffic-policing на всіх портах
• DSCP remarking
• Voice VLAN

Multicast

• IPv4 IGMP snooping v1/v2/v3
• IPv6 MLD snooping v1/v2
• Підтримка Querier mode
• Фільтрація портів для IPv4 IGMP snooping
• Фільтрація портів для IPv6 MLD snooping
• Підтримка MVR (Multicast VLAN Registration)

Безпека

• Автентифікація
  • IEEE 802.1x (портова/MAC-based)
  • Вбудований RADIUS-клієнт
  • TACACS+ автентифікація
  • RADIUS/TACACS+ автентифікація доступу
• ACL
  • IP-based ACL
  • MAC-based ACL
• Прив’язка Source MAC/IP
• DHCP Snooping — фільтрація недовірених DHCP-повідомлень
• Dynamic ARP Inspection — відкидання ARP із некоректними прив’язками MAC↔IP
• IP Source Guard — захист від IP-spoofing
• Керування доступом за IP-адресами для блокування несанкціонованих доступів

Керування

• Підтримка dual stack IPv4/IPv6
• Інтерфейси керування
  • Console/Telnet CLI
  • Web HTTP/HTTPS
  • SNMP v1/v2c/v3
  • SSHv2 та TLSv1.2
• Керування IPv6 (IP Address/NTP/DNS)
• Вбудований TFTP-клієнт
• BOOTP/DHCP для призначення IP
• Обслуговування системи
  • Оновлення прошивки через HTTP
  • Завантаження/вивантаження конфігурації через HTTP
  • Reset: перезавантаження або скидання до заводських
  • Dual Images
• DHCP Relay / Option 82 / DHCP Server Mode
• Рівні прав користувачів
• NTP
• Діагностика: ICMPv6/ICMPv4 Remote Ping
• SMTP/Syslog remote alarm
• RMON (history, statistics, alarms, events)
• SNMP trap для Link up/Link down
• System Log
• SFP-DDM
• PLANET Smart Discovery Utility
• PLANET NMS + NMSViewerPro/CloudViewerPro
