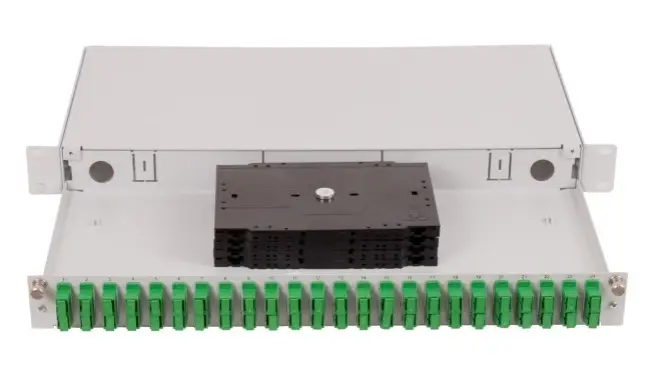

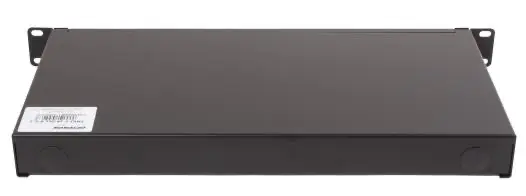

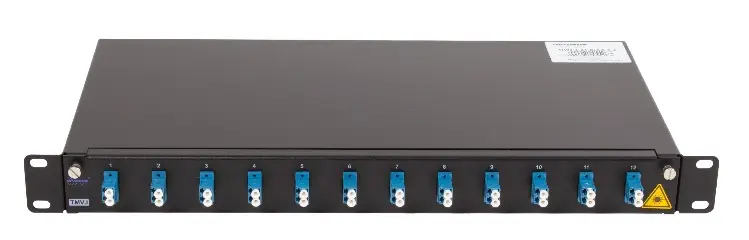

Выдвижная распределительная панель TMVJ
Распределительная панель серии TMVJ это очень компактное и экономичное решение для оконачивания оптического волокна. Панели TMVJ отлично подходят для монтажа в стойку 19" в закрытых или телекоммуникационных помещениях с ограниченным пространством. Данные распределительные панели предназначены для создания и связи оптических кросс-систем. Их конструкция позволяет устанавливать ODF в стойки и шкафы 19”, также они укомплектованы всем необходимым для сварки входящего оптоволокна. Кроссы предназначены для работы в стандартных эксплуатационных условиях. Выдвижные варианты распределительных панелей обеспечивают легкий доступ с передней стороны патчпанелей к сплайс-пластинам и разъемам.

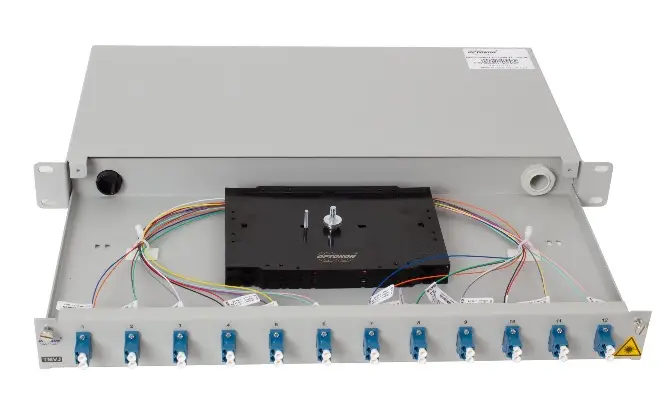

Оптические коробки состоят из рамы на выдвижной основе с сплайс-пластинами для установки сварных сростков. Каждая 19" оптическая панель имеет сплайс-кассету для прикрепления места сварки оптоволокна в ODF. Также для возможности установки оптических адаптеров различных видов, предусмотрена сменная лицевая панель.
Распределительный шкаф (ODF) имеет выдвижную полку на которой крепятся кассеты для укладки гильз сварного соединения. Это позволяет легко добраться до места сварки оптических волокон для обслуживания или переконфигурации сети во время работы и предотвращает повреждение волокон. Модульная система позволяет установить и оконечить до 48 оптических волокон в стойке высотой 1U.
Особенности
• Подходят для FTTH сетей - держатели для миникабелей и микротрубок.
• Компактный удобный дизайн
• Выдвижная передняя панель
• Сменная передняя панель под разные типы адаптеров
• Адаптеры монтируются на переднюю панель
• Возможность расшить до 48 волокон на 1U
• Прочная порошковая покраска
• Установка всех стандартных типов коннекторов
Технические характеристики
| максимальная емкость волокон | Юниты | Размеры (ВxШxГ) мм | Вес (кг) | |
| TMVJ – 1 | 48 | 1 | 44 x 432 x 221 | 3,5 |
максимальная емкость волокон указана для варианта дуплексных LC конекторов
