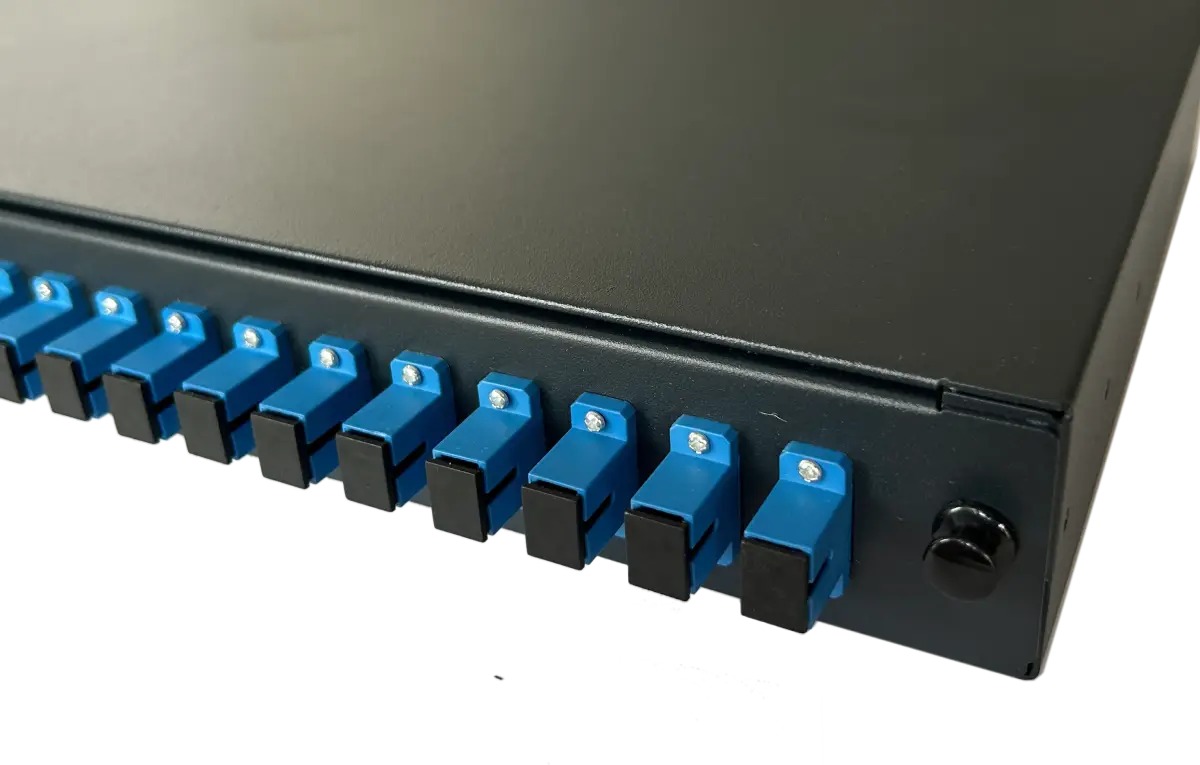

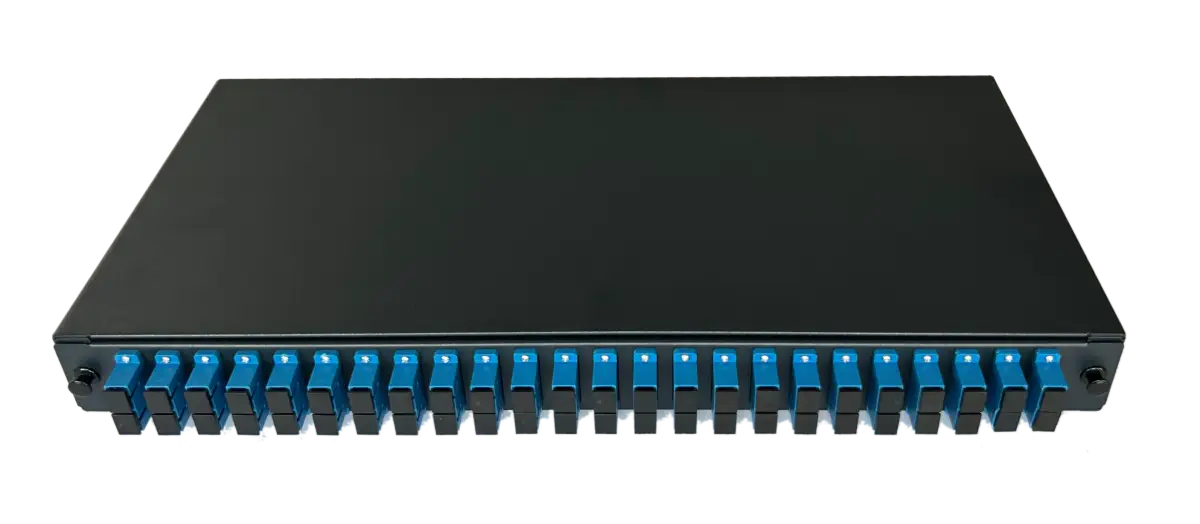

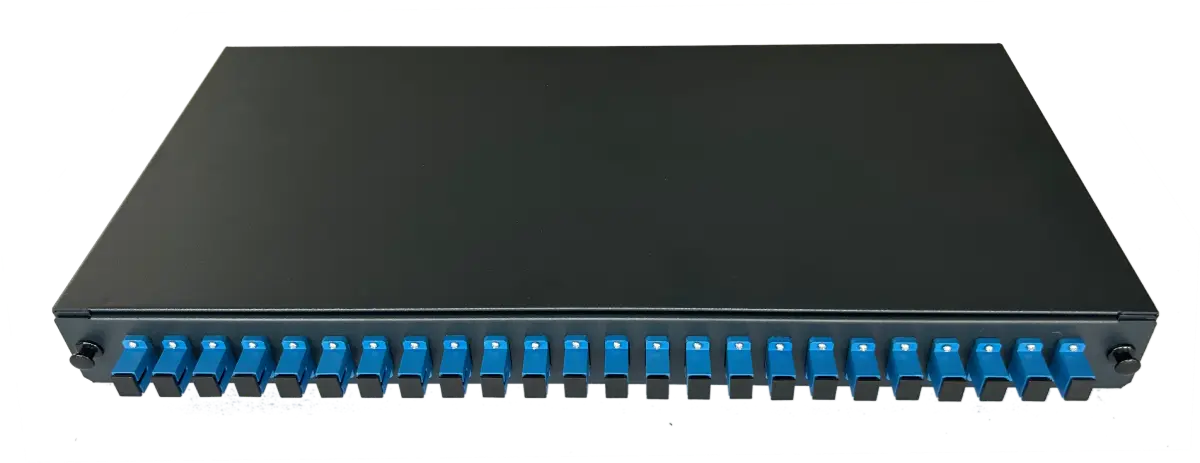

Оптична розподільча панель RMSP (висувна, 19")
Оптична розподільча панель RMSP призначена для монтажу, зварювання та комутації оптичних волокон у волоконно-оптичних і комбінованих системах передавання даних. Забезпечує з’єднання між магістральними кабелями та телекомунікаційним обладнанням, одночасно надаючи механічний захист з’єднань і зручність обслуговування.
Корпус виготовлений із порошково фарбованої сталі чорного кольору. Панель є висувною, що спрощує технічне обслуговування, організацію кабелів та доступ до касет зварювання.
Призначення
- Комутація та захист оптичних з’єднань у мережах зв’язку.
- Організація кабельних вводів і з’єднань між оптичними кабелями та активним обладнанням.
- Використовується у телекомунікаційних шафах і стійках 19”, у системах FTTH, LAN/WAN, CATV та дата-центрах.
Особливості конструкції
- Висувна полиця з механізмом фіксації — зручне обслуговування.

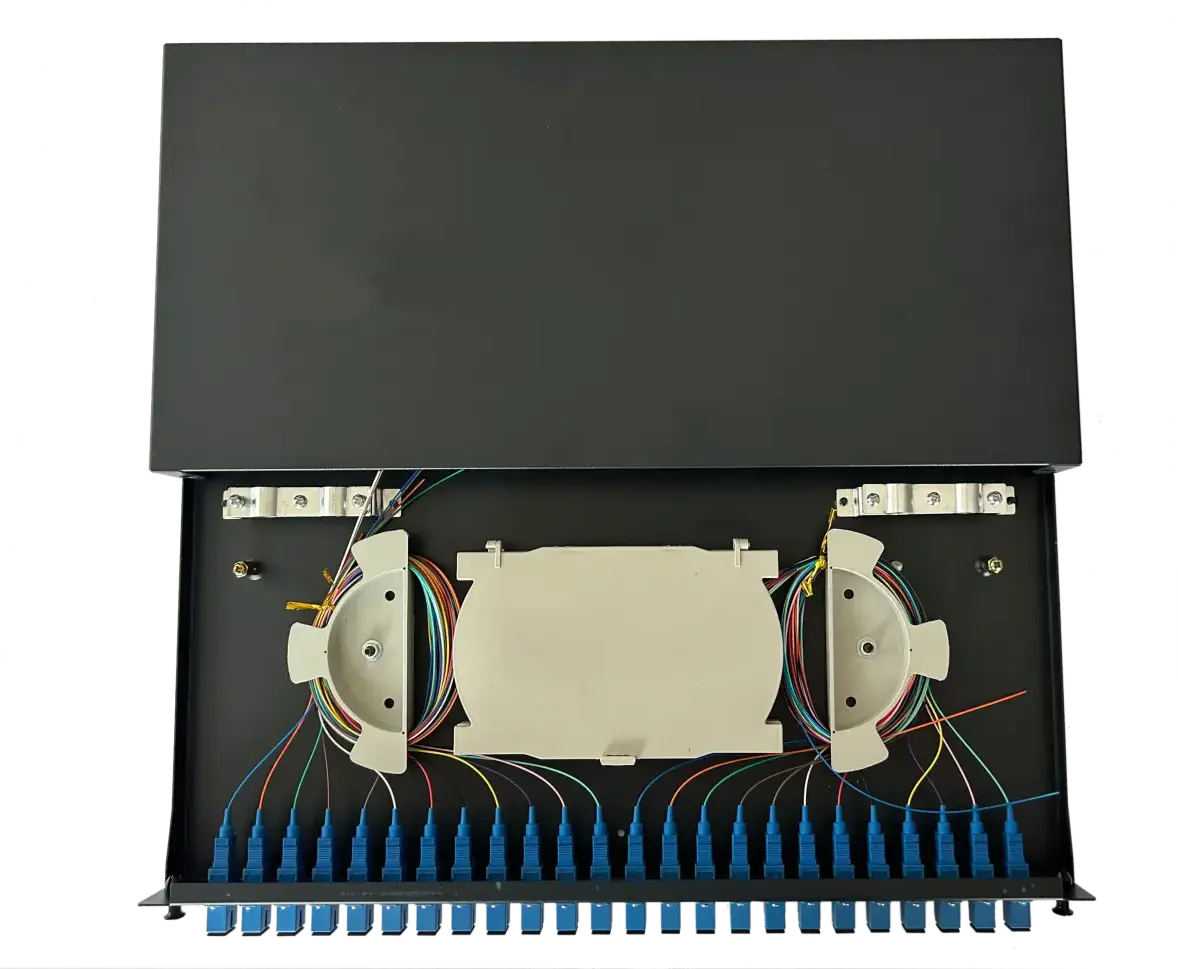

- Комплектується пластиковими касетами на 24 зварки та органайзерами для укладання волокон.

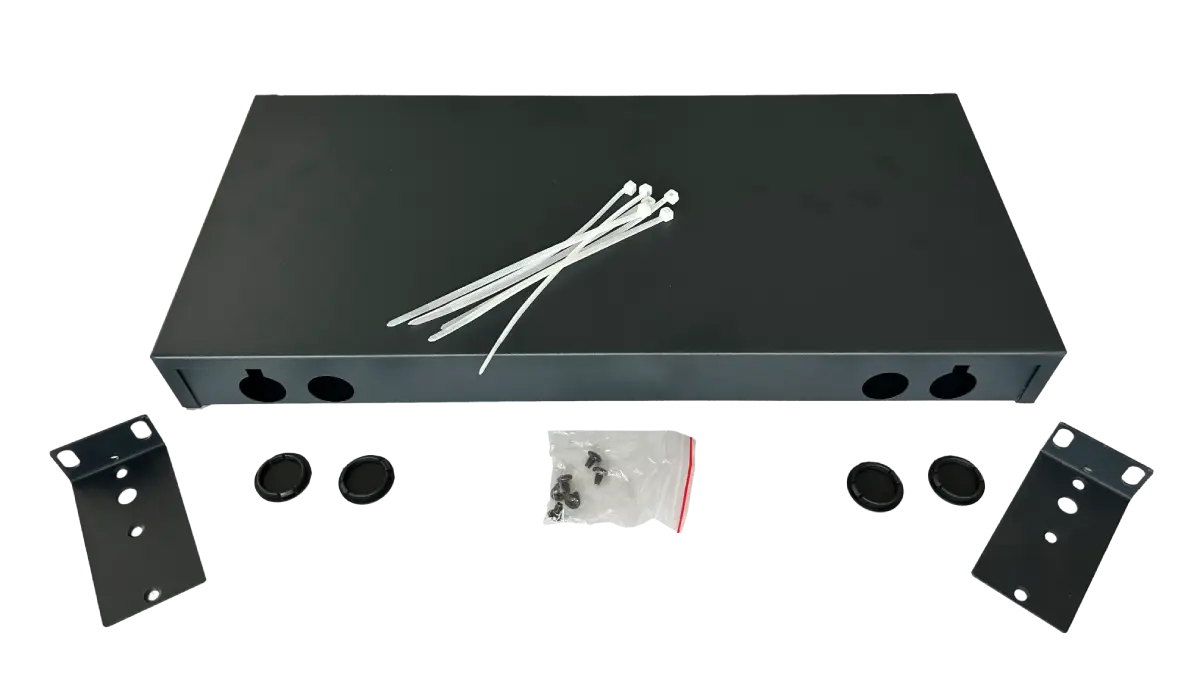

- 4 кабельні вводи ззаду корпусу для гнучкого підключення.
- Металеві затискачі надійно фіксують оболонку кабелю.
- Кришка панелі фіксується за допомогою пластикових засувок.

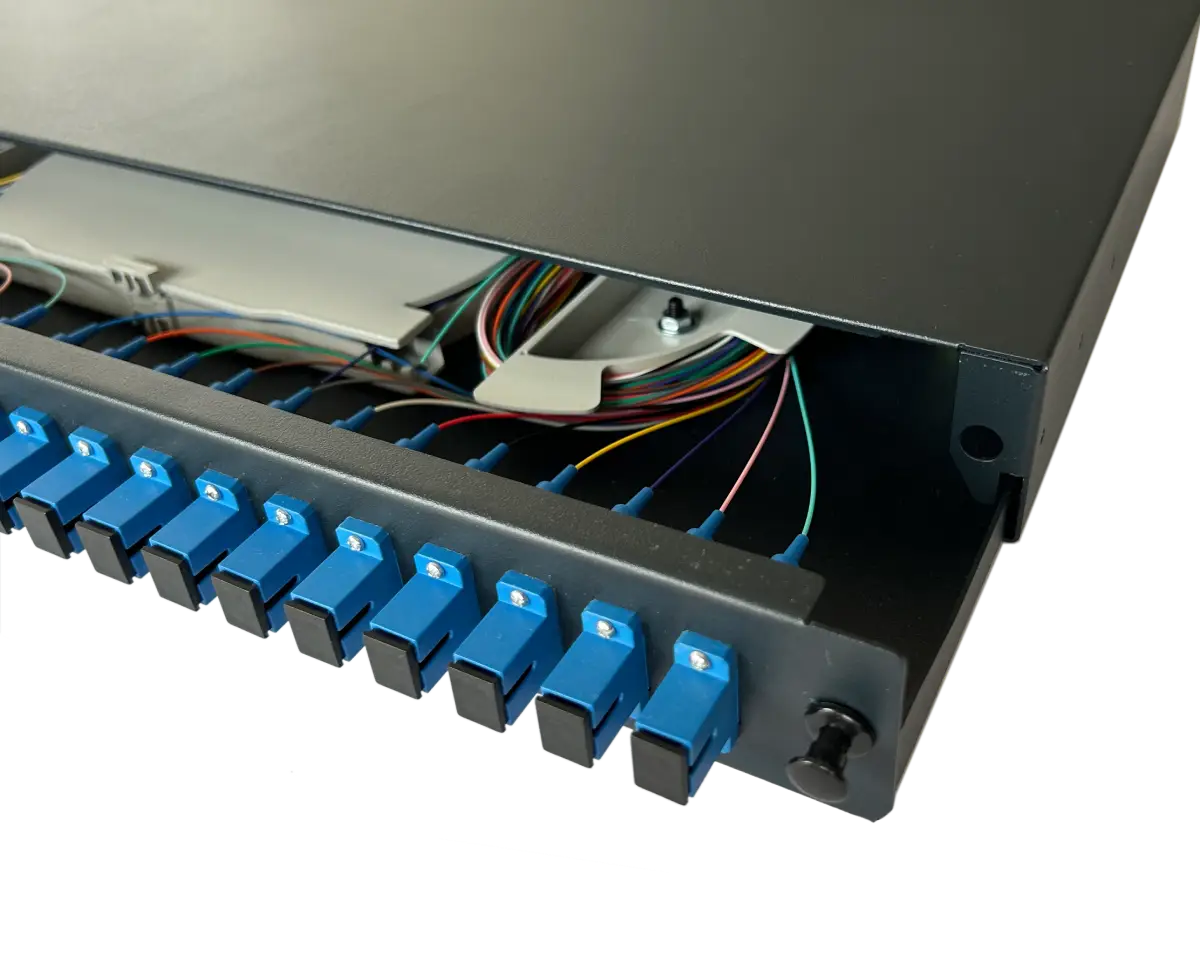

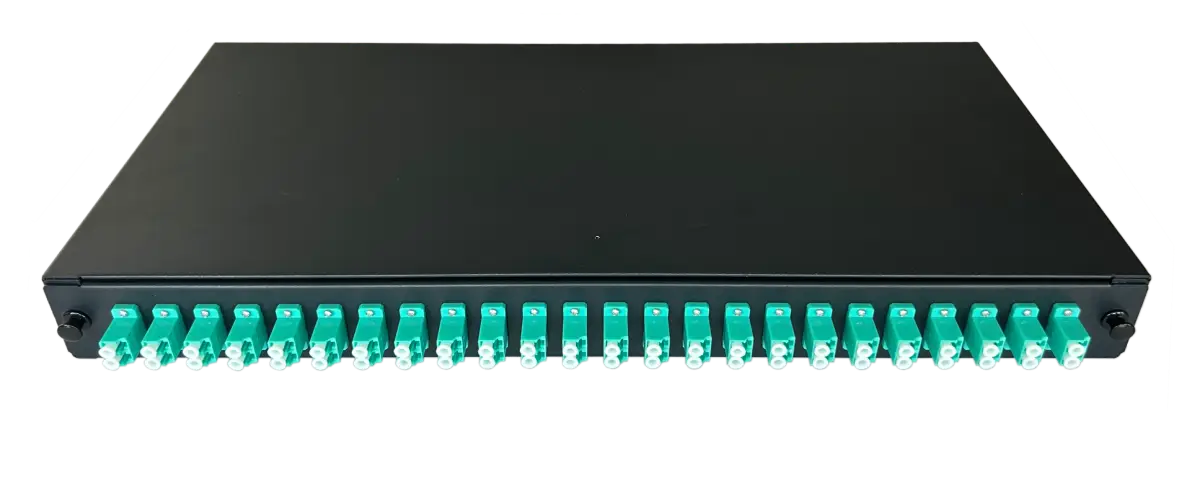

- Можливість встановлення до 24 адаптерів SC Simplex/ Duplex або 24 адаптерів LC Duplex.
- Передбачена вбудована система керування запасом волокон.
Технічні характеристики
|
Параметр |
Значення |
|
Тип панелі |
19″ |
|
Висота |
1U |
|
Колір |
Чорний |
|
Конструкція |
Висувна |
|
Матеріал корпусу |
Сталь із порошковим покриттям |
|
Габарити (Ш × В × Г), мм |
428 × 43 × 201 |
|
Кількість кабельних вводів |
4 |
|
Ємність комутації |
до 24 адаптерів SC або до 24 LC Duplex |
|
Робоча температура |
від -20°C до +60°C |
|
Температура зберігання |
від -0°C до +70°C |
|
Температура інсталяції |
від -0°C до +50°C |
|
Тип адаптерів |
SC Simplex/Duplex або LC Duplex |
|
Максимальна кількість волокон |
до 24 (SC SX) / до 48 (LC DX, SC DX) |
|
Вага |
2.1 кг |
|
Монтаж |
у 19-дюймову стійку або шафу |
Переваги
- Висока надійність завдяки металевій конструкції.
- Легке обслуговування — висувний лоток забезпечує швидкий доступ.
- Повна комплектація — адаптери, пігтейли, КДЗС.
- Підтримка як одномодових, так і багатомодових рішень.
- Сумісність із будь-якими 19” стійками.
