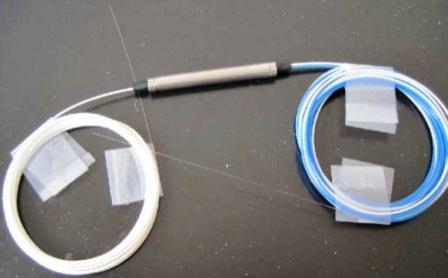

Оптичний циркулятор SFC3
Оптичний циркулятор OPTOKON SFC3 пасивний, не чутливий до поляризації, компактний та високопродуктивний пристрій, який дозволяє об'єднати кілька оптичних каналів в одне волокно. Пристрій направляє вхідний сигнал від порту 1 в порт 2, а вхідний сигнал з порту 2 в порт 3. Циркулятор забезпечує високу ізоляцію каналів, дуже низькі втрати, що вносяться, низькі втрати залежать від поляризації (PDL), низьку поляризаційну модову дисперсію (PMD), і відмінну стійкість до довкілля. Основне призначення циркуляторів це економія оптичних волокон у системах приймання-передачі, що працюють по двох волокнах, де використовується окреме волокно для прийому та передачі інформації на одній довжині хвилі. Тобто при використанні циркулятора можна передавати і приймати сигнал на одній довжині хвилі, використовуючи одне волокно замість двох.
Нечутливий до поляризації волоконно-оптичний циркуляційний насос OPTOKON SFC3M є компактним, високопродуктивним компонент світлової хвилі, який направляє вхідні сигнали від порту 1 до порту 2, а вхідні сигнали порту 2 до Порт 3. Цей компонент забезпечує високу ізоляцію, дуже низькі внесені втрати, низькі втрати, залежні від поляризації (PDL), низька поляризаційна модова дисперсія (PMD) і відмінна екологічна стабільність.
Це допоможе ущільнити оптичну ємність існуючої 2-х волоконної оптичної системи передачі без заміни встановленого обладнання дорогими системами мультиплексування xWDM.
- Низькі втрати, що вносяться
- Низькі втрати, що залежать від довжини хвилі
- Низькі температурно-залежні втрати
- Можливість роботи з високою потужністю сигналу
- Висока надійність
- Висока ізоляція каналів
- Компактна циліндрична упаковка
- Стійкість до довкілля
Застосування:
- Волоконно-оптичні підсилювальні системи
- Спектральне ущільнення каналів (WDM)
- Додавання/виділення каналів WDM
- Мережі WDM
- Двоспрямовані системи передачі
- Оптичний рефлектометр часової області
- Системи OTDR та зондування
Технічна специфікація:
| Діапазон робочих довжин хвиль (нм) | 1310 ±30 | 1310 ±50 | 1550 ±30 | 1550 ±50 |
| Типові внесені втрати (дБ) | 0.60 | 0.80 | 0.60 | 0.80 |
| Максимальні внесені втрати (дБ) | 0.80 | 1.00 | 0.80 | 1.00 |
| Мінімальна ізоляція (дБ) | 40 | 38 | 40 | 38 |
| Спрямованість (дБ) | 50 | 50 | 50 | 50 |
| Втрати, залежні від поляризації (дБ) | <0.15 | <0.15 | <0.15 | <0.15 |
| Поляризаційна модова дисперсія (пс) | <0.10 | <0.10 | <0.10 | <0.10 |
| Зворотні втрати (дБ) | >50 | >50 | >50 | >50 |
| Макс. робоча оптична потужність (мВт) | 500 | |||
| Довжина волокна (м) | ≥1 | |||
| Робоча температура | -5 °C to + 70 °C | |||
| Температура зберігання | -40 °C to + 85 °C | |||
| Вологість | 0 to + 85 % | |||
| Тип волокна | SMF-28e | |||
Переваги оптичного циркулятора SFC3:
- економія оптичних волокон у системах приймально-передачі, що працюють по двох волокнах;
- дуже низькі втрати, що залежать від поляризації (PDL) і низьку поляризаційну дисперсію моди ( PMD);
- компактний дизайн, висока якість та надійність.
