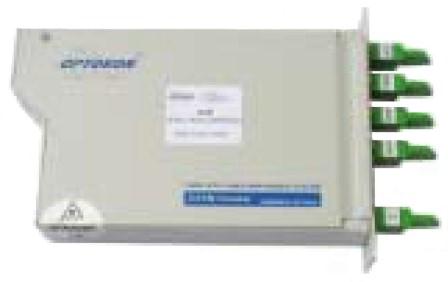

Пасивний DWDM мультиплексор SFW-D
SFW серії D - це мультиплексор і демультиплексор, що працюють за технологією спектрального ущільнення DWDM (Dense Wavelength-division multiplexing - DWDM - буквально щільне мультиплексування з поділом за довжиною хвилі). SFW-D є надійними та ефективними рішеннями для мультисервісних додатків. SFW-D працюють із розносом каналів від 100 ГГц до 200 ГГц і дають змогу мультиплексувати не більше 40 каналів. Частотний план для DWDM систем визначається стандартом ITU G.694.1.
SFW-D можуть бути виконані відповідно до вимог замовника щодо кількості каналів, частотного плану і вимог до корпусу - SFW-D випускаються з різними варіантами корпусів для стандартних конфігурацій на 4, 8, 16, 32 і 40 каналів по одномодовому волокну.
- Широка смуга пропускання
- Висока ізоляція сусідніх каналів
- Низькі поляризаційно залежні втрати
- Низька хроматична дисперсія
- Відповідає вимогам замовника
- Компактні розміри
Технічна специфікація:
|
Channel wavelength, nm |
ITU 100 GHz Grid |
||||
|
Channel spacing, GHz |
100 |
||||
|
Pass bandwidth (@ -0.5 dB), nm |
> 0.3 |
||||
|
Channel ripple, dB |
< 0.5 |
||||
|
Channel number |
4 |
8 |
16 |
32 |
40 |
|
Insertion Loss, dB (typ) |
1.6 |
2.6 |
3.8 |
4.8 |
5.2 |
|
Insertion Loss, dB (max) |
1.8 |
3.0 |
4.5 |
5.5 |
6.0 |
|
Channel uniformity, dB |
≤ 0.6 |
≤ 1.0 |
≤ 1.5 |
≤ 1.0 |
≤ 1.0 |
|
PDL, dB |
≤ 0.10 |
≤ 0.10 |
≤ 0.20 |
≤ 0.20 |
≤ 0.20 |
|
PMD, ps |
≤ 0.10 |
≤ 0.10 |
≤ 0.20 |
≤ 0.20 |
≤ 0.30 |
|
Isolation – adjacent channel, dB |
≥ 30 dB |
||||
|
Isolation – non adjacent channel, dB |
≥ 40 dB |
||||
|
Maximum optical power, mW |
≤ 300 |
||||
|
Return loss |
≥ 45 dB |
||||
|
Directivity |
≥ 50 dB |
||||
|
Operating temperature, °C |
-5 to +75 |
||||
|
Storage temperature, °C |
-40 to +85 |
||||
|
Reliability |
Telcordia GR-1209, GR-1221 |
||||
ITU таблиця каналів (100 GHz сітка)
|
Канал |
Частота (THz) |
Довжина хвилі (nm) |
Канал |
Частота (THz) |
Довжина хвилі (nm) |
Канал |
Частота (THz) |
Довжина хвилі (nm) |
|
1 |
190,100 |
1577.03 |
26 |
192,600 |
1556.55 |
51 |
195,100 |
1536.61 |
|
2 |
190,200 |
1576.20 |
27 |
192,700 |
1555.75 |
52 |
195,200 |
1535.82 |
|
3 |
190,300 |
1575.37 |
28 |
192,800 |
1554.94 |
53 |
195,300 |
1535.04 |
|
4 |
190,400 |
1574.54 |
29 |
192,900 |
1554.13 |
54 |
195,400 |
1534.25 |
|
5 |
190,500 |
1573.71 |
30 |
193,000 |
1553.33 |
55 |
195,500 |
1533.47 |
|
6 |
190,600 |
1572.89 |
31 |
193,100 |
1552.52 |
56 |
195,600 |
1532.68 |
|
7 |
190,700 |
1572.06 |
32 |
193,200 |
1551.72 |
57 |
195,700 |
1531.90 |
|
8 |
190,800 |
1571.24 |
33 |
193,300 |
1550.92 |
58 |
195,800 |
1531.12 |
|
9 |
190,900 |
1570.42 |
34 |
193,400 |
1550.12 |
59 |
195,900 |
1530.33 |
|
10 |
191,000 |
1569.59 |
35 |
193,500 |
1549.32 |
60 |
196,000 |
1529.55 |
|
11 |
191,100 |
1568.77 |
36 |
193,600 |
1548.51 |
61 |
196,100 |
1528.77 |
|
12 |
191,200 |
1567.95 |
37 |
193,700 |
1547.72 |
62 |
196,200 |
1527.99 |
|
13 |
191,300 |
1567.13 |
38 |
193,800 |
1546.92 |
63 |
196,300 |
1527.22 |
|
14 |
191,400 |
1566.31 |
39 |
193,900 |
1546.12 |
64 |
196,400 |
1526.44 |
|
15 |
191,500 |
1565.50 |
40 |
194,000 |
1545.32 |
65 |
196,500 |
1525.66 |
|
16 |
191,600 |
1564.68 |
41 |
194,100 |
1544.53 |
66 |
196,600 |
1524.89 |
|
17 |
191,700 |
1563.86 |
42 |
194,200 |
1543.73 |
67 |
196,700 |
1524.11 |
|
18 |
191,800 |
1563.05 |
43 |
194,300 |
1542.94 |
68 |
196,800 |
1523.34 |
|
19 |
191,900 |
1562.23 |
44 |
194,400 |
1542.14 |
69 |
196,900 |
1522.56 |
|
20 |
192,000 |
1561.42 |
45 |
194,500 |
1541.35 |
70 |
197,000 |
1521.79 |
|
21 |
192,100 |
1560.61 |
46 |
194,600 |
1540.56 |
71 |
197,100 |
1521.02 |
|
22 |
192,200 |
1559.79 |
47 |
194,700 |
1539.77 |
72 |
197,200 |
1520.25 |
|
23 |
192,300 |
1558.98 |
48 |
194,800 |
1538.98 |
73 |
197,300 |
1519.48 |
|
24 |
192,400 |
1558.17 |
49 |
194,900 |
1538.19 |
|
|
|
|
25 |
192,500 |
1557.36 |
50 |
195,000 |
1537.40 |
|
|
|
