Пасивний WDM мультиплексор
Серія пасивних спектральних мультиплексорів SFW представляє лінійку пристроїв мультиплексування з поділом на 2 довжини хвилі (WDM) для високошвидкісної передачі даних додатків, що вимагають високої ізоляції по довжині хвилі з низьким рівнем внесених втрат. WDM (Wavelength-division multiplexing - буквально мультиплексування з поділом за довжиною хвилі). Пристрої WDM серії SFW призначені для розділення та/або об'єднання різних оптичних довжин хвиль за допомогою інноваційної технології з'єднання. Доступні до замовлення з різними типами корпусів і різними типами конекторів. За запитом доступні 2-х канальні мультиплексори, які працюють у діапазонах 1310/1550 нм, 1310/1650 нм, 1310/1625 нм, 1480/1550 нм, 1550/1625 нм, 1550/1650 нм та інших діапазонах довжин хвиль.
Особливості:
- Висока ізоляція портів
- Спеціальні технічні характеристики
- Низькі вносимі втрати
- Низькі поляризаційно-залежні втрати
- Двонаправлена передача з високою спрямованістю
- Широкі спектральні канали
- Екологічно стабільний
- Широкий вибір типів упаковки
Технічна специфікація:
| Длина волны, нм | 1310/1550 нм | 1480/1550 нм | ||
| Класс точности | C | D | E | C |
| Вносимые затухания, дБ | ≤0.3 | ≤0.7 | ≤1.0 | ≤0.4 |
| Изоляция, дБ | ≥17 | ≥30 | ≥40 | ≥12 |
| Точность, нм | ±15< | ±5 | ||
| Температурная стабильность, дБ/°C | ≤0.002 | |||
| Рабочая температура, °С | -40 …. +85 | |||
| Температура ранения, °С | -55…. +85 |
|||
Комбінації довжин хвиль:
|
|
Δ λ |
|
Δ λ |
|
||||||||
|
120 nm |
140 nm |
160 nm |
180 nm |
200 nm |
240 nm |
|||||||
|
λ (nm) |
1290/1410 1310/1430 1330/1450 1350/1470 1370/1490 1390/1510 1410/1530 1430/1550 1450/1570 1470/1590 1510/1625 |
1290/1430 1310/1450 1330/1470 1350/1490 1370/1510 1390/1530 1410/1550 1430/1570 1450/1590 1470/1610 1490/1625 |
1290/1450 1310/1470 1330/1490 1350/1510 1370/1530 1390/1550 1410/1570 1430/1590 1450/1610 1470/1625
|
bandwidth |
IL |
Isolation |
1290/1470 1310/1490 1330/1510 1350/1530 1370/1550 1390/1570 1410/1590 1430/1610 |
1290/1490 1310/1510 1330/1530 1350/1550 1370/1570 1390/1590 1410/1610 1430/1625 |
1290/1530 1330/1570 1350/1590 1370/1610 |
bandwidth |
IL |
Isolation |
Варіанти виконання:
- Окремо розташованого модуля в металевій коробці.

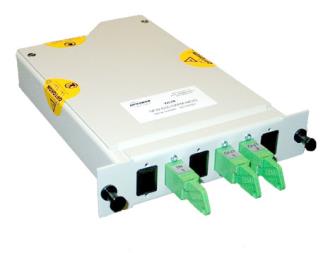

- мультиплексор виконаний у вигляді передінстальованої касети для встановлення в будь-який бокс крос-системи

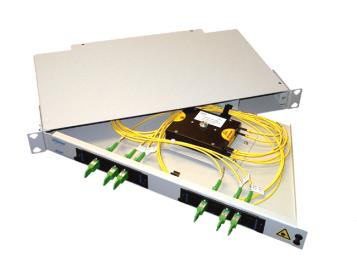

- мультиплексор виконаний у вигляді закінченої патч-панелі типу MCNP 19"
