Пасивний CWDM мультиплексор SFW-С

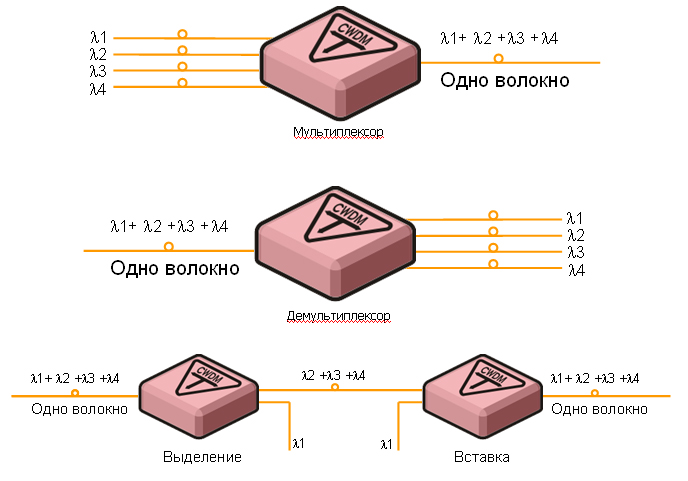

SFW-серії С - це мультиплексор і демультиплексор, що працюють за технологією спектрального ущільнення CWDM (Coarse Wavelength-division multiplexing - CWDM - буквально грубе мультиплексування з поділом за довжиною хвилі). SFW-C є надійними та економічно ефективними рішеннями для мультисервісних додатків. Частотний план для CWDM систем SFW-C визначається стандартом ITU G.694.2 (проміжок між каналами 20нм). Дають змогу мультиплексувати 16 спектральних каналів по одномодовому волокну.
Модулі мультиплексора і демультиплексора з грубим поділом по довжині хвилі (CWDM) серії SFW-C - це надійні, економічно ефективні рішення для мультисервісних додатків. Вони збільшують пропускну здатність існуючих одномодових волокон, об'єднуючи до 16 каналів, сумісних зі стандартом ITU-T G.694.2 (20 нм), в міських мережах, мережах доступу, корпоративних мережах і мережах кабельного телебачення. Це недорогий підхід для систем, що використовують неохолоджувані лазерні джерела, і альтернатива більш дорогим компонентам DWDM з інтервалом між каналами 100 ГГц або 200 ГГц.
- Висока ізоляція портів
- Спеціальні технічні характеристики
- Низькі вносимі втрати
- Низькі поляризаційно-залежні втрати
- Двонаправлена передача з високою спрямованістю
- Широкі спектральні канали
- Екологічно стабільний
- Широкий вибір типів упаковки
Технічна специфкація:
| Параметр | Специфікація | Параметр | Специфікація |
| Интеравал каналов | 20 нм | PDL | 0,1 дБ |
| Пропускная способность | Типично 14 нм | Максимальная оптическая мощность | 300 мВт |
| Полоса пропускания | 0,3 дБ | Диапазон рабочей температуры | -10 до +70 °C |
| Минимальная изоляция | 40 дБ несмежный канал ³30 дБ соседний канал | Диапазон температуры хранения | -40 до +85 °C |
| Обратные потери | 50 дБ | Размеры упаковки | Код ссылки |
| Направленость | 50 дБ |
Рівень затухання (дБ) (без роз'ємів)
|
4 Channels |
CWDM 4 + E |
CWDM 6 CH |
CWDM 6 + E |
CWDM 8 CH |
CWDM 8 + E |
CWDM 16 + E |
|||||||
|
Typ. |
M+D |
Typ. |
M+D |
Typ. |
M+D |
Typ. |
M+D |
Typ. |
M+D |
Typ. |
M+D |
Typ. |
M+D |
|
1.5 |
2.5 |
1.7 |
3.0 |
2.1 |
3.7 |
2.3 |
4.1 |
2.5 |
4.5 |
2.7 |
4.9 |
4.8 |
8.8 |
Компактний CWDM (з низькими втратами) (без роз'ємів)
|
Channel Number |
4 |
8 |
8 (+E1) |
8 (+E2) |
|
Insertion Loss (dB) |
1.0 |
1.5 |
1.5 |
1.5 |
|
Maximum Ripple in Passband (dB) |
0.5 |
|||
|
Maximum Polarization Depend Loss (dB) |
≤0,2 |
|||
|
Maximum Polarization Mode Dispersion (ps) |
0,10(GD) |
|||
|
Maximum Power Handling (mW) |
500 |
|||
| Код | Опис |
|---|---|
| SFW-C-4M(D)-A-CMx | CWDM 4 довжини хвилі, без конекторів |
| SFW-C-6M(D)-A-CMx | CWDM 6 довжин хвиль, без конекторів |
| SFW-C-8M(D)-A-CMx | CWDM 8 довжин хвиль, без конекторів |
| SFW-C-16M(D)-A-CMx | CWDM 16 довжин хвиль, без конекторів |
